チタン鍛造ブロック

チタン鍛造ブロックは、チタンまたはチタン合金ビレットから加熱、アップセット、引き伸ばし、多方向オープンダイ鍛造を経て作られた、一体型または長方形の鍛造品です。直接切削で得られるチタンブロックと比べて、鍛造工程はビレットの十分な塑性変形を提供し、高荷重・大型・重要部品のCNC加工材としてより適しています。

チャルコ・チタニウムは、長さ6000mm、幅2000mm、高さ1200mmまでのチタン鍛造ブロックを供給可能です。大容量の高速鍛造装置は多方向鍛造と組み合わせることで、大型断面ビレットの変形貫通力と構造均一性の向上が可能です。

溶解、鍛造、熱処理、機械加工、検査をカバーするサポート能力を持ち、図面、規格、最終部品要件に基づき適切な鍛造ブロックソリューションを提供できます。

チタン鍛造ブロックの仕様

チャルコ・チタニウムは、従来の機械加工材から大型鍛造ブロックの要件まで、複数のグレードで正方形、長方形、平らな長方形チタン鍛造ブロックを供給可能です。製品の寸法、グレード、検査および適用される基準は、プロジェクトの要件に応じて決定可能です。

大型または特殊断面の加工部品では、最終部品図面から鍛造ブロックの寸法を決定し、その後の加工要件に合わせて設計できます。

チタン鍛造ブロック規格

チャルコ・チタニウムは、チタン鍛造ブロックグレード、製品用途、顧客購入仕様に基づく、適用されるGB/T、ASTM、AMS基準に従って生産および検査を組織できます。

• ASTM B381 - チタンおよびチタン合金鍛造品の標準
• GB/T 16598
• GB/T 25137
• AMS 4928
• ASTM B348

チャルコ・チタニウム製のチタン鍛造ブロックグレード

チャルコ・チタニウムは、異なる腐食、強度、耐熱性要件に応じて、複数の商業純度のチタンおよびチタン合金グレードのチタン鍛造ブロックを供給可能です。

チタン鍛造ブロック製品情報に直接記載されている通常のグレードに加え、既存の鍛造システムはTA15、TA18、TB5、TB6、TC18、TC21、Ti-80およびその他の材料もカバーしています。特殊グレードの鍛造ブロックの仕様、規格、生産要件は各プロジェクトごとに個別に確認可能です。

どのチタン合金グレードを選ぶべきか迷った場合は、動作媒体、作業温度、荷重条件、部品図面をご提供ください。チャルコ・チタニウムは、プロジェクトの要件に基づいた材料選定を支援します。

チャルコチタニウムで入手可能なチタン鍛造ブロック形状

チャルコチタニウムは、正方形、長方形、平らな長方形のチタン鍛造ブロックを提供できます。適切な鍛造ブロックの形状と寸法は、最終部品の形状、加工方法、在庫利用に応じて決定できます。

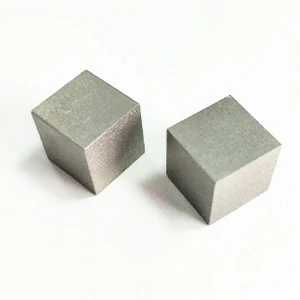

• スクエアチタン鍛造ブロック

  断面の幅と高さ寸法が似ているため、正方形、ブロック形状、多方向CNC加工部品の鍛造材に適しています。完成寸法に基づいて、その後の鋸削、フライス加工、仕上げ加工のために許容枠を確保することができます。

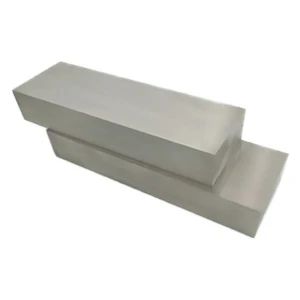

• 長方形/平らな長方形チタン鍛造ブロック

  幅と厚さの違いはより大きく、この形状は長幅比や幅厚比が大きい部品により適しています。最終部品に近いストック形状は材料の除去や加工を減らすのに役立ちます。

特殊寸法の部品については、完成した部品図面を提供し、Chalco Titaniumが部品の形状や加工要件に基づいて適切な鍛造ブロック形状とストックサイズを決定できます。

チタン鍛造ブロックの用途

チタン鍛造ブロックは、高い比強度、耐食性能、そして優れた全体的な機械的特性を兼ね備えています。大型で厚みのある高信頼性部品の加工材として適しており、チタングレードは運転条件に応じて選ばれます。

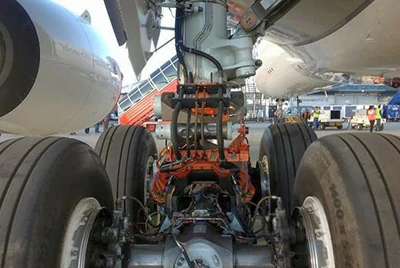

航空宇宙

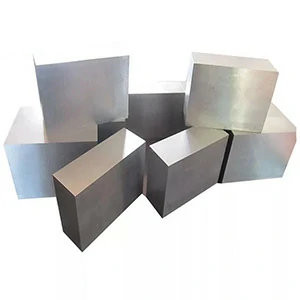

高強度構造部品、コネクター、大型機械加工部品に使用されます。グレード5やグレード23などの高強度チタン合金が一般的に選ばれます。

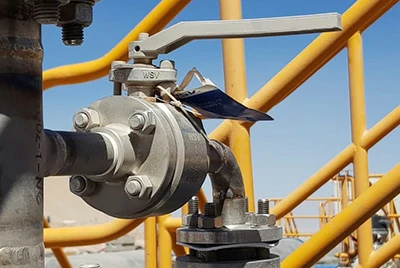

石油化学

バルブボディ、腐食対応装置部品、大型機械加工部品に適しています。市販の純チタン合金や腐食性に重点を置いたチタン合金は腐食性媒体に応じて選択可能です。

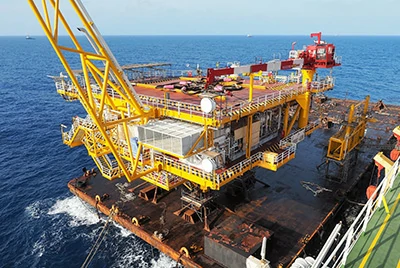

海洋工学

海水や塩化物を含む媒体と長期接触する構造物や機器部品に使用され、チタンの海水処理に適した特性を活かしています。

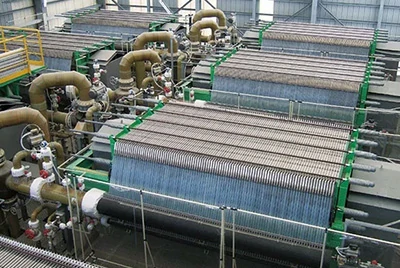

塩素アルカリおよび電気分解装置

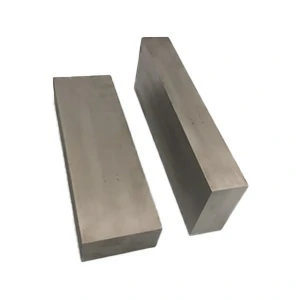

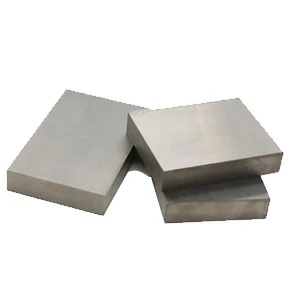

より高い腐食要件を持つ電解、電気めっき、塩素アルカリ機器部品に適しています。グレード2、グレード7、グレード12およびその他の適切な材料を使用できます。

チタン鍛造ブロックと従来のチタンブロックの比較

チタンブロックは鍛造、厚板切断、ビレット切断によって製造可能です。製造経路によって、利用可能な断面サイズ、材料構造、適切な用途が異なります。高負荷・大断面部品や部品で内部品質要求が高い場合は、図面や技術仕様に基づいて適切なストックフォームを選択するべきです。

部品が厚厚または断面積が大きい、高い荷重を負う場合、または図面に明確に鍛造材が必要な場合、チタン鍛造ブロックが評価の選択肢として推奨されます。必要なサイズを厚板やビレットで覆える従来のCNC加工では、材料費や加工コストを削減するためにまず板切りまたはビレットカットブロックが検討されることがあります。

チタン鍛造ブロック製造プロセス

チタン鍛造ブロックは通常、必要な寸法、構造、特性を得るために複数回の鍛造、熱処理、仕上げ作業を経ます。

• ビレット準備:グレード、ターゲット寸法、注文要件に応じて適切なチタンまたはチタン合金ビレットを準備します。
• 加熱:鍛造に必要な温度条件を満たすまでビレットを均一に加熱します。
• 改善:ビレットの横方向変形を増加させ、大きな断面形成と内部構造の改善を支えること。
• 図面:ビレットの長さと断面寸法を調整し、徐々に目標サイズに近づくようにします。
• 多方向鍛造:複数の方向に繰り返し回転・鍛造を行い、変形を増やし、異なる方向での微細構造の均一性を向上させます。
• 直角加工と成形:必要な正方形、長方形、または平らな長方形断面を得るために鍛造を整形します。
• 熱処理:チタン合金グレード、適用される規格、特性要件に応じて適切な熱処理を施してください。
• 鋸が切られ、加工:在庫が次の加工に備えられるように、切断・フライス加工などの加工を行います。
• 検査:注文要件に従い、寸法、化学組成、機械特性、金属組織、UTおよびPT検査を行います。

チタン鍛造ブロック品質検査

チャルコチタニウムは、チタン鍛造ブロックの材料組成、機械的特性、内部品質、表面不連続性を検査し、適用される標準および注文要件に従って必要な検査項目を構成できます。

化学組成検査

分光分析およびガス分析を用いて化学組成を確認し、指定されたチタン鍛造ブロックグレードを検証できます。

機械的特性試験

引張および硬度試験は、該当する等級や規格の要件に照らし合わせて鍛造材料を検証するために実施できます。

金属組織解析

金属組織学的検査は鍛造された微細構造を評価し、微細構造の均一性や鍛造品質を評価するための基礎となります。

UT超音波検査

特に内部品質要求の高い大断面や重要部品の鍛造材材の内部不連続性を検査するために使用されます。

PTペネトラントテスト

鍛造ブロックの表面破壊による不連続点の検査に使用されます。試験要件は製品用途や購入仕様に応じて設定可能です。

検査機器には、ユニバーサル引張試験機、ガス分析装置、分光計、顕微鏡、超音波欠陥検出器が含まれます。

チタン鍛造ブロック装置の能力

チャルコチタニウムは、大型インゴットや開放金型鍛造、その後の加工を経てのサポート能力を持ち、さまざまなサイズのチタン鍛造ブロックの生産ニーズに応えています。

100MN 大型高速鍛造プレス

装置の名目出力は100MN、最大日照時間は6000mm、作業行程は3000mm、可動テーブルは8000×3000mmです。辺長400〜1800mmの正方形ビレットを扱い、大型断面のチタン鍛造ブロックのアップセット、引き出し、多方向鍛造のための設備基盤を提供します。

多容量高速鍛造装置

63MN、45MN、25MNの高速鍛造設備が利用可能です。適合した設備は、ビレットサイズや鍛造段階に応じて選択し、アップセット、ドローイング、多方向鍛造および成形に行えます。

高均一性加熱

暖房炉は最大1250°Cまで到達できます。ガス炉ではTUSは±7°C、電気炉では±5°Cに達し、大型ビレットの加熱均一性の制御を支援します。

大型インゴット支持

VAR融解システムは、Φ600〜1260mmの大型チタンおよびチタン合金インゴットをカバーし、大型のチタン鍛造ブロックの上流ビレット供給源を提供します。

その後の加工

重装のノコギリ、旋盤、フライス盤などの設備をサポートすることで、鍛造後の切削加工、表面加工、在庫仕上げ作業が可能となり、顧客の後続の加工工程を削減できます。

関連するチタン鍛造製品

チタン鍛造ブロックに加え、チャルコ・チタニウムは構造的、寸法的、そしてその後の加工要件に応じて、さまざまなチタンおよびチタン合金鍛造品も提供可能です。

チタン鍛造ディスク

チタン鍛造管

チタン鍛造シャフト

チタン鍛造ブロックの見積もりを依頼する方法

問い合わせには、チタン鍛造ブロックのグレード、長さ×幅×厚さ、購入数量、適用される標準および検査要件を提供してください。今後のCNC加工が必要な場合は、完成品図面の提供を推奨し、Chalco Titaniumは部品寸法や加工要件に基づいて適切な在庫寸法、加工許容量、納品条件を判断できます。

チタン鍛造ブロックFAQ

チタン鍛造ブロックの最大サイズはどれくらいですか?

チャルコ・チタニウムは、長さ6000mm、幅2000mm、高さ1200mmまでのチタン鍛造ブロックを供給可能です。実際の入手可能なサイズは、グレードやプロジェクトの要件に基づいて確認されるべきです。

グレード5のチタン鍛造ブロックを供給できますか?

はい。利用可能な材料にはグレード5/Ti-6Al-4V、グレード2、グレード7、グレード12、グレード23、そして複数の中国製チタン合金グレードがあります。

チタン鍛造ブロックは図面にして製造できますか?

はい。鍛造ブロック形状、在庫寸法、加工余裕、検査および納品要件は顧客の図面から決定できます。

UTの超音波検査は提供できますか?

はい。UT超音波検査は、適用される基準および購入要件に従って実施可能です。PT、機械的特性検査、金属組織検査も指定可能です。

チタン鍛造ブロックと切断チタンブロックの違いは何ですか?

鍛造ブロックは、アップセット加工、引き込み加工、多方向鍛造を経ているため、図面に鍛造材料が明確に要求される大型断面・高荷重部品や部品により適しています。従来の機械加工部品では、実際の要件に応じて板切りまたはビレットカットブロックを選択することも可能です。

機械加工されたチタン鍛造ブロックは供給可能ですか?

ノコギリの切断、フライス加工およびその他の加工支援も利用可能です。具体的な寸法、公差、表面状態は図面や注文の要件に応じて確認できます。
