チタンラップジョイントフランジ
更新 : Aug. 12, 20253 行値スナップショット

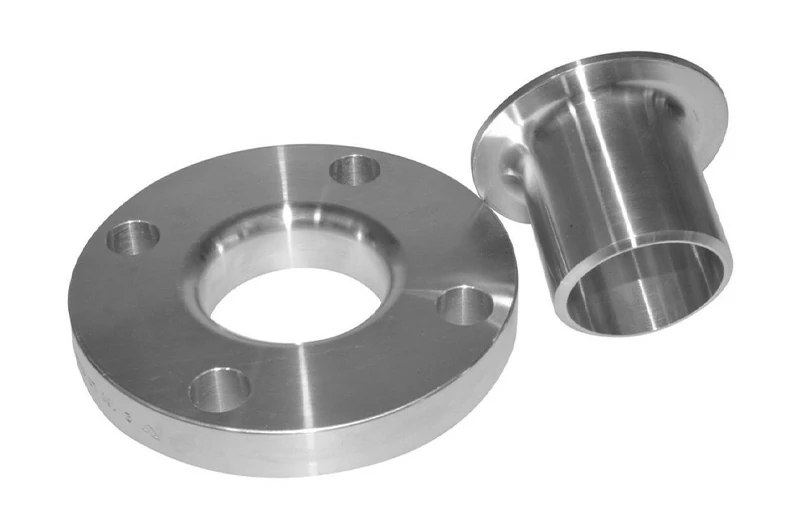

回転可能なリング - 完璧なボルトアライメント、シングルショットガスケットシート
スタブのみを交換 – 腐食が隔離されます。適切な保護の下で再利用可能なリング
20〜35%のコスト削減–メディアはチタンのみに接触します。ステンレスまたはTi¹のリング
クイックスペック
| アイテム | 範囲/注記 |
|---|---|
| 公称サイズ (NPS) | 1/2インチ–12インチ(DN15–DN300) |
| 圧力クラス | 在庫あり 150 / 300;ご要望に応じて 400 / 600 (ASME B16.5 App A で確認) |
| スタブ終了グレード | Gr 2ストック1/2 "–8";>8インチおよびGr 7 MTO 4〜6週 |
| リング素材 | 304 / 316L / 2205 / Gr 2 / Gr 5 (湿式塩素およびオフショアには 316L/2205 を使用) |
| スタブスタイル | MSS SP-43 ショート / ASME B16.9 ロング |
| テストとドキュメント | 100%PMI、UT / PT;EN 10204 3.1 MTC |
| リード タイム | Gr 2 ≤ 7 日;カスタム15日 |
チタン重ね継手と他のものが選ばれる理由
| 特徴 | 重ね継手Ti | スリッポン Ti | ウェルドネックTi |
|---|---|---|---|
| 腐食コスト | ★★★★★ | ★★★★ | ★★★ |
| メンテナンスの容易さ | ★★★★★ | ★★★ | ★★ |
| ライニングパイプに優しい | たいへん良い | 市 | 貧しい |
| 高圧デューティ | ミディアム (≤ 600) | 中程度 | 高い |
| 初期費用 | 低中 | 中程度 | 高い |
アプリケーションのハイライト
| セクター・メディア | 推奨セットアップ | 典型的な利点 |
|---|---|---|

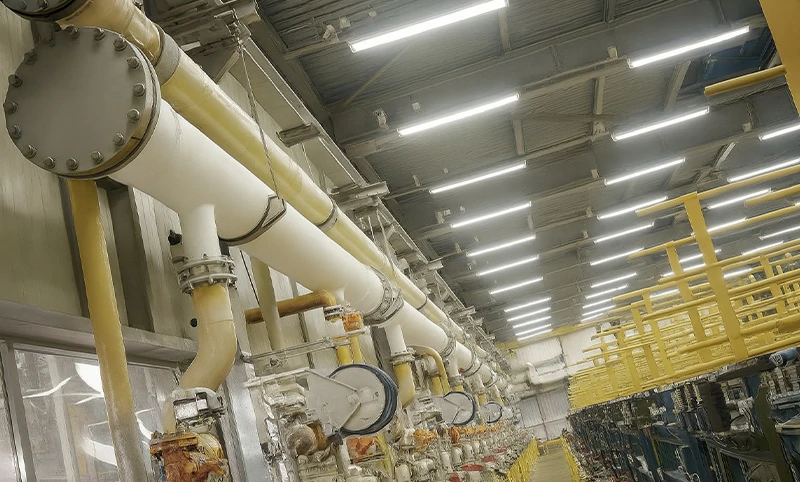

| 湿式塩素 | Gr 7 スタブ + 316L/2205 リング | リング免疫;3年ごとにスタブを交換します |

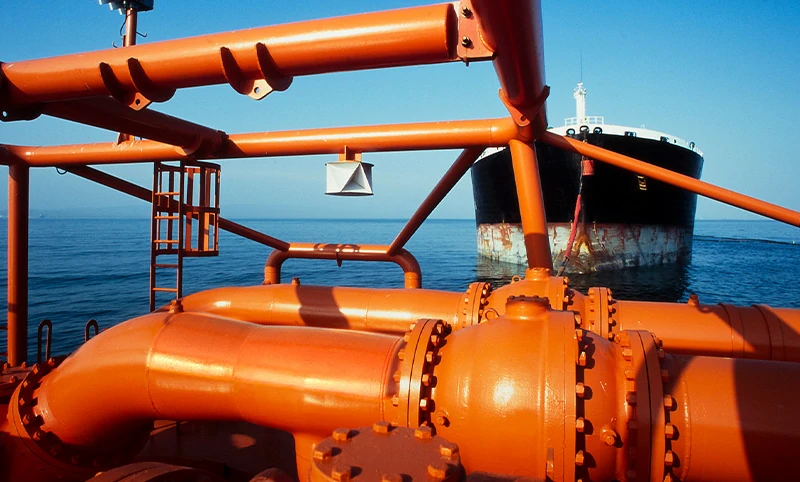

| 海水/オフショア | Gr 2 スタブ + 316L リング | オールTiフランジより25〜30%安い |

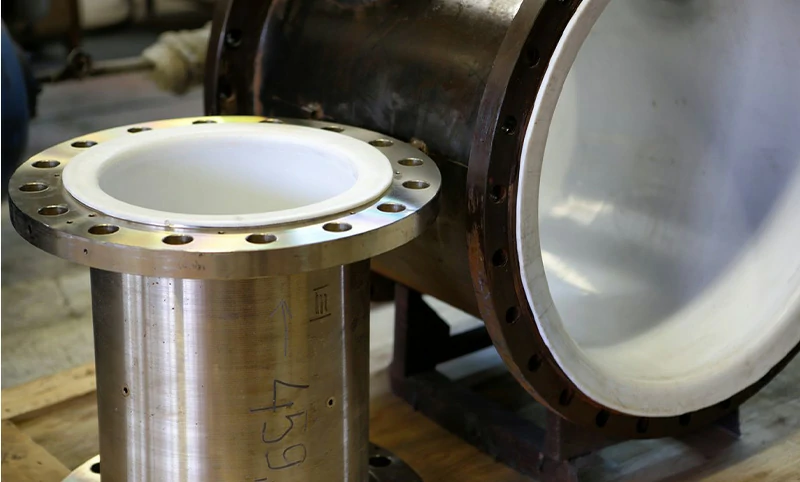

| PTFEライニングパイプ | Gr 2 スタブ + 304 リング | メディアはPTFEとTiにのみ触れます。ゼロイオンピックアップ |
品質と組み立てに関する注意事項
溶接 – スタブからパイプへの完全溶け込み GTAW (ASME B31.3)
リング保護 – 腐食性雰囲気にはステンレスまたは Ti を選択します。再利用のためにアンチゴールペーストで糸をコーティングします
ボルトトルク – ASME PCC-1 またはガスケット ベンダーの表に従ってください。4パススターパターンと24時間後の再トルク
FAQ
Q: クラス 600 は重ね継手に使用できますか?
A: はい、リング断面弾性率が ASME B16.5 App A および B31.3 応力制限を満たしている場合に限ります。
Q: リングは何回再利用できますか?
A: 良好な腐食保護と潤滑の下での複数サイクル。実際のカウントは、ボルトのサイクルと環境によって異なります。
