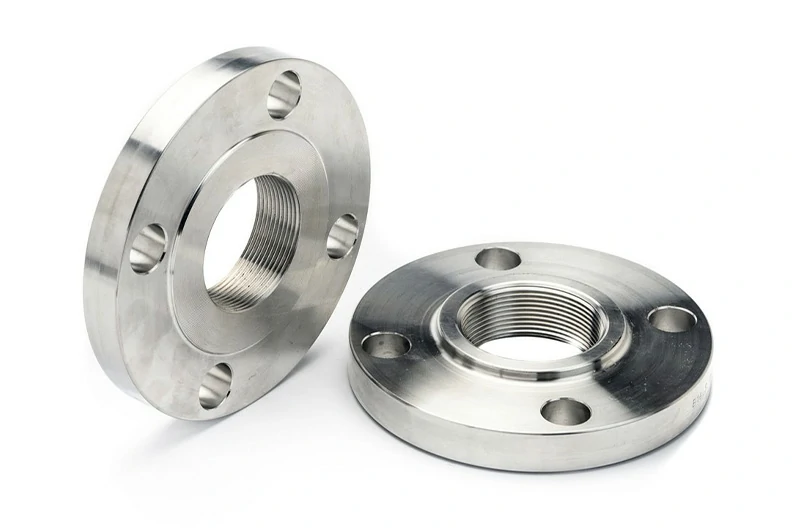

チタンねじ付きフランジ
更新 : Aug. 12, 2025CP-Tiピット < 0.0005 mm/y.
チタンは316 Lより55%軽く、グレード5では1.7×強度が高い(グレード5は海水または不活性媒体にのみ使用)。
数分でねじ込み可能 - 高温作業は不要で、ラインは8時間以内に使用を再開します。
主な仕様の概要
| 次元 | 範囲 |
|---|---|
| 材質とグレード | GR2(一般)、GR5(高圧軽量-湿式塩素用ではない)、GR7(湿式塩素/HCl) |
| サイズと圧力 | NPS 1/2"–4"、クラス150-600 / PN 10-40 |
| スレッド | NPT(ANSI B1.20.1)およびBSP(ISO 7-1) |
| 対 | RF / FFの |
| QC文書 | EN 10204 3.1、100 % PMI、UT/PT. SGS / BV 証人は中国でロットあたり 400 米ドルから。その他の地域もご要望に応じて。 |
| リード タイム | 在庫3〜5日;カスタム12-15日 |
*表に示されているすべての重量は理論上のものであり、ρ = 4.51 g/cm³ および ASME B16.5 タイプ 5 粗鍛造品に基づく公差は ±10 % フェーシングと機械加工によって異なります。
塩素および海水サービス中のチタン
孔食と隙間データ
CP-Tiは腐食します <0.0005 mm/y at 25 °C in natural seawater; crevice corrosion starts above 80‑90 °C. Grade 7, alloyed with Pd, pushes the crevice threshold to *lab‑tested* 250 °C; typical operating limit is ≤150 °C.
事例:5年間のクロールアルカリターンアラウンド
グレード 7 のねじ付きフランジは、5 年後に測定可能な攻撃がゼロで、遊離塩素が 180 ppm でした。

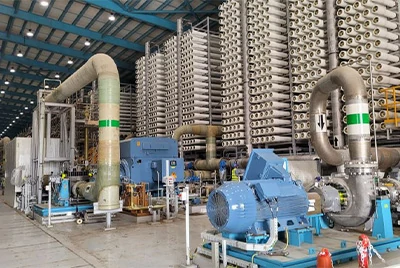

ケース:20年RO淡水化スキッド
イスラエルの大手ROプラントは、交換や陽極保護なしでグレード7のフランジを20年間稼働させてきました。
1分間のセレクションガイド
| 流体 | 第一選択 | 主な理由 |
|---|---|---|
| 海水 / RO / 超高純度 | GR2 | 最低コスト、15〜20年の寿命 |
| 湿式塩素 / HCl | GR7 | Pd合金は隙間腐食と戦います |
| 高圧+軽量化 | GR5 | 1.7×強度、0.55×重量(湿式塩素用ではない) |
監査できる品質保証
1.熱数とPMIによる原材料のトレーサビリティ。
2. 3段階検査:PTI→寸法→UT/PT。
3. 第三者の証人が利用可能。コストは中国以外のロットあたり \~USD 400 から始まります。
インストールとメンテナンスのヒント
スレッドシーラント
純粋なPTFEテープまたはPTFEライニンググラファイトを使用してください。銅または亜鉛を含む化合物は避けてください。
トルク&リークチェック
クラス 150-600 のトルクについては、表 2-1 を参照してください。最初の組み立てから24時間でトルクします。

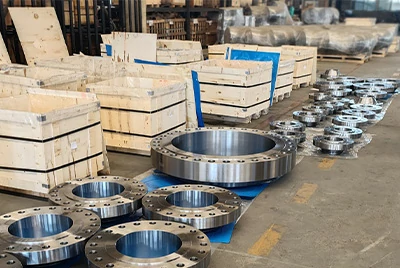

リードタイムとロジスティクス
| 種類 | リード タイム | 梱包と配送 |
|---|---|---|
| 株式 | 3‑5 日 | ISPM-15クレート+PEラップ+乾燥剤 |
| 習慣 | 12‑15 日 | ≤50kgの航空貨物。重量物用LCL海 |
FAQ (スキーマ対応)
Q: 最大圧力定格とは何ですか?
A: クラス 600 まで。その上で、溶接ネックまたはソケット溶接チタン フランジを使用します。
Q: チタン糸にPTFEテープを使用できますか?
A: はい。PTFEはチタンに対して不活性です。
Q: グレード 5 は湿式塩素に適していますか?
A: いいえ。代わりにグレード 7 を選択してください。
Q: チタンは繰り返し組み立てると胆汁が溶けますか?
A: かじりを防ぐために、糸にモリベースの焼き付き防止剤をコーティングします。
24時間見積もりをリクエストする
メールの送信 **サイズ |圧力 |ミディアム |数量** 24 時間で詳細な XLS を入手してください。クイック見積もり
