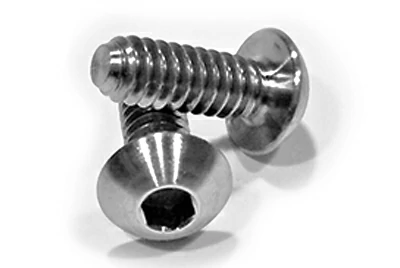

สกรูหัวกระดุมไทเทเนียม
สลักเกลียวหัวกระดุมไทเทเนียม ISO 7380-1/-2 เหล่านี้มีโปรไฟล์ต่ําที่ป้องกันการกีดขวาง ทนต่อการกัดกร่อนของน้ําทะเลและสารเคมี ในขณะที่เบากว่าเหล็กประมาณ 40% แต่แข็งแรงกว่า
ข้อมูลจําเพาะของสกรูหัวกระดุมไทเทเนียม
สกรูหัวกระดุมไทเทเนียมของเราปฏิบัติตามมาตรฐานสากลอย่างเคร่งครัด:
- ISO 7380-1 / ISO 7380-2
- มาตรฐานเมตริก ASTM F468 / ASME / IFI
เราจัดหารายงานวัสดุ EN 10204 3.1 เพื่อรับประกันการตรวจสอบย้อนกลับของคุณสมบัติทางเคมีและทางกล
สกรูทั้งหมดผลิตขึ้นภายใต้ระบบคุณภาพ ISO 9001 เพื่อให้มั่นใจในคุณภาพที่สม่ําเสมอและการส่งมอบที่เชื่อถือได้
ทําไมต้องเลือกสกรูหัวกระดุมไทเทเนียม
- ไดรฟ์ T25 Torx ช่วยลดความเสี่ยงของการลื่นไถลหรือหลุดลอก
- โครงสร้างปลอมแปลงพร้อมด้ายรีดช่วยเพิ่มความต้านทานความล้าและความน่าเชื่อถือ
- เกรด 5 Ti-6Al-4V มีน้ําหนักเบากว่าเหล็กประมาณ 40% โดยไม่สูญเสียความแข็งแรง
- ความต้านทานต่อน้ําทะเลและสารเคมีในระยะยาวทําให้เหมาะสําหรับการใช้งานกลางแจ้งและทางทะเล
- การออกแบบหัวกระดุมแบบ Low-profile มีให้เลือกทั้ง DLC สีดําไทเทเนียมและสีอโนไดซ์ (น้ําเงิน ทอง ม่วง)
ขนาดยอดนิยมของสกรูหัวกระดุมไทเทเนียม
ทุกขนาดสามารถปรับแต่งได้ตามความต้องการของคุณ
เราอ้างจากภาพวาดหรือตัวอย่างและเสนอการสร้างต้นแบบชุดเล็ก ติดต่อเราเพื่อพูดคุย
ขนาดเมตริก
เหมาะสําหรับหัวกระดุม ISO 7380-1 / หัวกระดุมหน้าแปลน ISO 7380-2
| ขนาดเกลียว | ระยะพิทช์ (มม.) | ความยาวทั่วไป (มม.) |
|---|---|---|
| M3 | 0.5 | 8 / 10 / 12 / 16 / 20 |
| M4 | 0.7 | 10 / 12 / 16 / 20 / 25 |
| M5 | 0.8 | 10 / 12 / 16 / 20 / 25 / 30 / 35 / 40 |
| M6 | 1.0 | 12 / 16 / 20 / 25 / 30 / 35 / 40 / 50 |
| M8 | 1.25 | 16 / 20 / 25 / 30 / 35 / 40 / 50 / 60 |
| ม.10 | 1.5 | 20 / 25 / 30 / 40 / 50 / 60 |
| ม.12 | 1.75 | 25 / 30 / 40 / 50 / 60 |
เคล็ดลับการเลือก: M5, M6 และ M8 เป็นช่วงที่ได้รับความนิยมมากที่สุด หัวหน้าแปลน (ISO 7380-2) เหมาะสําหรับแผ่นบางหรือชุดประกอบที่ต้องการพื้นผิวแบริ่งที่ใหญ่กว่า
ไทเทเนียม M4x12 สลักเกลียวหัวกระดุม
ไทเทเนียม M6x10 สลักเกลียวหัวกระดุม (หัวใหญ่)
ไทเทเนียม M8x8 สลักเกลียวหัวกระดุม
ไทเทเนียม M6x10 สลักเกลียวหัวกระดุม
ไทเทเนียม M6x12 สลักเกลียวหัวกระดุม
ไทเทเนียม M5x12 สลักเกลียวหัวกระดุม
ไทเทเนียม M8x1.25×15 สลักเกลียวหัวโดม
ไทเทเนียม M5x0.8×45 ปุ่ม (ฟิลลิปส์) หัวโบลท์
ไทเทเนียม M6x25 สลักเกลียวหัวกระดุม (หัวใหญ่)
ขนาดนิ้ว
ด้ายหยาบ UNC / ด้ายละเอียด UNF เหมาะสําหรับการออกแบบระบบจักรวรรดิและโครงการในอเมริกาเหนือ
| ขนาดเกลียว | ทีพีไอ | ความยาวทั่วไป (นิ้ว) |
|---|---|---|
| #8-32 ยูเอ็นซี | 32 | 3/8" / 1/2" / 5/8" / 3/4" / 1" |
| #10-24 ยูเอ็นซี | 24 | 1/2" / 5/8" / 3/4" / 1" / 1-1/4" |
| #10-32 ยูเอ็นเอฟ | 32 | 1/2" / 5/8" / 3/4" / 1" |
| 1/4"-20 ยูเอ็นซี | 20 | 1/2" / 3/4" / 1" / 1-1/4" / 1-1/2" |
| 1/4"-28 ยูเอ็นเอฟ | 28 | 1/2" / 3/4" / 1" / 1-1/4" |
| 5/16"-18 ยูเอ็นซี | 18 | 3/4" / 1" / 1-1/4" / 1-1/2" |
| 5/16"-24 ยูเอ็นเอฟ | 24 | 3/4" / 1" / 1-1/4" |
| 3/8"-16 ยูเอ็นซี | 16 | 1" / 1-1/4" / 1-1/2" |
| 3/8"-24 ยูเอ็นเอฟ | 24 | 1" / 1-1/4" / 1-1/2" |
เคล็ดลับการเลือก: UNC เหมาะที่สุดสําหรับการประกอบทั่วไปและการติดตั้งที่เร็วขึ้น UNF มีความต้านทานการสั่นสะเทือนที่ดีกว่าและเหมาะกับชิ้นส่วนที่มีผนังบาง อย่าผสมมาตรฐานเมตริกและนิ้ว
สกรูหัวกระดุมไทเทเนียม 8-32 x 3/8"
สกรูหัวกระดุมไทเทเนียม 8-32 x .640"
สกรูหัวกระดุมไทเทเนียมทอร์กซ์ 10-24 x .393"
สกรูหัวกระดุมไทเทเนียม 10-32 x 1/4"
สกรูหัวกระดุมไทเทเนียม 1/4-28 x 3/8"
ไทเทเนียม 1/4-28 x 7/8" โบลท์
ไทเทเนียม 1/4-28 x 1" โบลท์
ไทเทเนียม 5/16-24 x 3/4" โบลท์
ไทเทเนียม 5/16-24 x 1" โบลท์
สําหรับไฟล์ CAD/PDF หรือการสนับสนุนด้านวิศวกรรม (การอ้างอิงแรงบิด การเลือกป้องกันการยึด คําแนะนําในการประกอบเกลียว) โปรดติดต่อทีมเทคนิคของเราโดยตรง

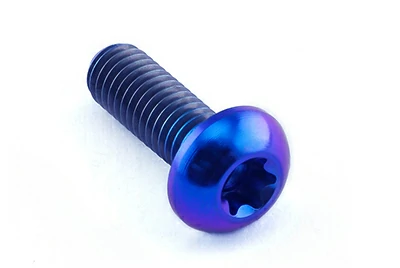

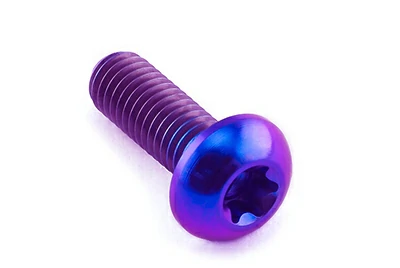

สกรูหัวกระดุมไทเทเนียมพื้นผิวและลักษณะที่ปรากฏ
ธรรมชาติ / ขัดเงา: รูปลักษณ์เมทัลลิกที่สะอาด ดูแลรักษาง่าย เหมาะสําหรับสไตล์เครื่องแบบที่เรียบง่าย
อโนไดซ์: มีให้เลือกทั้งสีดํา น้ําเงิน ทอง หมอกควันสีม่วง และไทเทเนียมสีรุ้ง · สี น้ําหนักเบา ไม่มีน้ําหนักเพิ่ม ให้รูปลักษณ์ที่สดใส
DLC สีดํา: เคลือบคาร์บอนเหมือนเพชร ทนต่อการสึกหรอสูง ป้องกันคราบสกปรก และป้องกันการเสียดสีได้ดีกว่า พร้อมรูปลักษณ์สีเข้มที่มั่นคง
PVD (ตามคําขอ): ฟิล์มบางแข็งแม้สีและความต้านทานการสึกหรอที่แข็งแกร่งเหมาะสําหรับชุดที่ตรงกันในโทนเดียว
อาจมีการเปลี่ยนแปลงสีเล็กน้อยระหว่างแบทช์ ดังนั้นเราขอแนะนําให้ใช้สกรู แหวนรอง และน็อตชุดเดียวกันเพื่อให้ดูสม่ําเสมอ
ระหว่างการติดตั้ง ให้ใช้สารป้องกันการยึดติดบนเกลียวเล็กน้อยและลดแรงบิดลงเล็กน้อยเพื่อให้แน่ใจว่ายึดแน่นโดยไม่ทําลายพื้นผิว
การประยุกต์ใช้สกรูหัวกระดุมไทเทเนียม

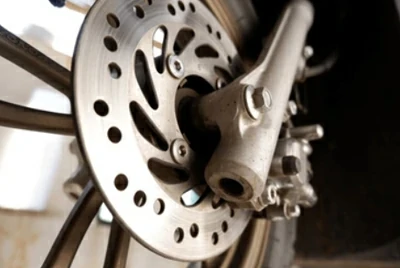

รถจักรยานยนต์และจักรยาน
เหมาะอย่างยิ่งสําหรับแฟริ่ง แฮนด์บาร์ ใบพัดเบรก และกรงขวด แนะนําให้ใช้หัวกระดุม ISO 7380-1/2 โดยทั่วไปคือ M5/M6 × 10–25 มม. ไดรฟ์ Torx ช่วยให้สวมใส่ได้พอดียิ่งขึ้น
ติดต่อเราตอนนี้
ทางทะเลและเคมีภัณฑ์
ใช้ในปั๊มวาล์วและตัวเรือนที่สัมผัสกับน้ําทะเลหรือสารเคมีรุนแรง แนะนําให้ใช้หัวกระดุมหน้าแปลน ISO 7380-2 ซึ่งมักมีขนาด M6/M8 × 16-40 มม.

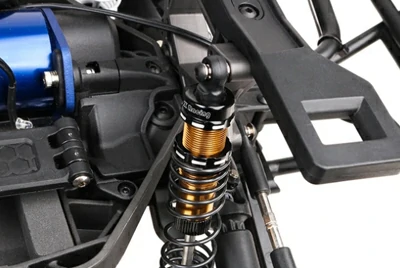

ติดต่อเราตอนนี้ยานยนต์และการแข่งรถ
เหมาะสําหรับแผงแอโรไดนามิก แผงป้องกันใต้ท้องรถ และบริเวณที่มีอุณหภูมิสูง แนะนําให้ใช้ ISO 7380-1 พร้อมไดรฟ์ Torx ขนาดทั่วไป M6/M8 × 16–30 มม.
ติดต่อเราตอนนี้

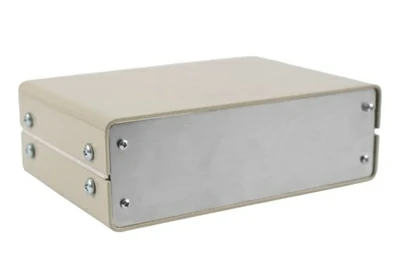

อิเล็กทรอนิกส์และเครื่องมือ
เหมาะสําหรับเปลือกหุ้ม แผง และอุปกรณ์ทดสอบ สกรูโปรไฟล์ต่ํา ISO 7380-1 เหมาะอย่างยิ่ง โดยทั่วไปคือ M3/M4/M5 × 8–20 มม.
ติดต่อเราตอนนี้เพื่อผลลัพธ์ที่ดีที่สุด ให้จับคู่กับแหวนรองไทเทเนียมและน็อตที่มีพื้นผิวเดียวกัน หรือเลือกชุดสกรูไทเทเนียมที่สมบูรณ์เพื่อการติดตั้งที่รวดเร็วขึ้นและรูปลักษณ์ที่สม่ําเสมอ
แนวทางการติดตั้งและแรงบิด
วิธีการที่เหมาะสมเป็นกุญแจสําคัญในการติดตั้งสกรูหัวกระดุมไทเทเนียมอย่างปลอดภัย ไดรฟ์ Torx รองรับแรงบิดที่สูงขึ้นและการประกอบซ้ํา ๆ ในขณะที่เครื่องมือ Hex เป็นสากลมากกว่า ใช้เครื่องมือที่มีคุณภาพเสมอเพื่อหลีกเลี่ยงการลื่นไถลหรือความเสียหาย
เพื่อป้องกันการเสียดสีของชิ้นส่วนสแตนเลสหรืออะลูมิเนียม ให้ใช้ PTFE หรือสารป้องกันการยึดเกาะที่มีส่วนผสมของทองแดงเล็กน้อยบนเกลียว
ค่าแรงบิดจะแตกต่างกันไปตามขนาด พื้นผิว และการหล่อลื่น สําหรับข้อมูลที่แม่นยํา โปรดติดต่อเราได้ตลอดเวลาสําหรับแผนภูมิแรงบิดโดยละเอียด
ผลิตภัณฑ์ที่เกี่ยวข้องของสกรูหัวกระดุมไทเทเนียม
ในด้านตัวยึดไทเทเนียมเราไม่เพียง แต่จัดหาสกรูหัวกระดุมไทเทเนียม แต่ยังนําเสนอโซลูชั่นแบบครบวงจรด้วยผลิตภัณฑ์ต่อไปนี้:
สกรูหัวจมไทเทเนียม
สกรูเกลียวปล่อยไทเทเนียม
สกรูหัวแบนไทเทเนียม
สกรูตัวหนอนไทเทเนียม
สกรูไทเทเนียมทอร์กซ์
สกรูไม้ไทเทเนียม
เราจัดหาตัวยึดไทเทเนียมครบวงจรตั้งแต่ชิ้นส่วนมาตรฐานไปจนถึงการออกแบบที่กําหนดเอง
มีให้เลือกหลายประเภท หัว ไดรฟ์ และพื้นผิว
แต่ละชุดมาพร้อมกับใบรับรองวัสดุพร้อมรับประกันการจัดส่งที่รวดเร็ว
คําถามที่พบบ่อย
Q1: ISO 7380-1 และ ISO 7380-2 ต่างกันอย่างไร
ตอบ: ISO 7380-1 เป็นหัวกระดุมมาตรฐานที่มีโปรไฟล์ต่ํา ISO 7380-2 มีหน้าแปลนให้พื้นผิวแบริ่งที่ใหญ่ขึ้นสําหรับแผ่นบางหรือความต้องการในการจับยึดสูง
Q2: ฉันควรเลือกไดรฟ์ Hex หรือ Torx?
ตอบ: เครื่องมือ Hex เป็นเรื่องธรรมดาและใช้งานง่าย Torx มีความทนทานต่อการลื่นไถลได้ดีกว่าเหมาะสําหรับแรงบิดที่สูงขึ้นและการประกอบบ่อยครั้ง
Q3: ทําไมต้องเลือกไทเทเนียมเกรด 5?
ตอบ: เกรด 5 ผสมผสานความแข็งแรงสูง น้ําหนักเบา และทนต่อการกัดกร่อน มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมการบินและอวกาศ ทางทะเล และประสิทธิภาพ เกรด 2 ดีกว่าสําหรับการโหลดที่ต่ํากว่า ประหยัดต้นทุน และการใช้งานที่เน้นการกัดกร่อน
Q4: คุณจัดหาสีอโนไดซ์หรือไม่?
ตอบ: ใช่ สีที่มีให้เลือก ได้แก่ สีดํา สีน้ําเงิน สีทอง และไทเทเนียมสีรุ้ง สามารถจัดเตรียมน็อตและแหวนรองที่เข้าชุดกันเพื่อให้ดูสม่ําเสมอ
Q5: จําเป็นต้องมีการป้องกันการยึดหรือไม่?
ตอบ: แนะนํา โดยเฉพาะอย่างยิ่งเมื่อใช้สกรูหัวกระดุมไทเทเนียมกับชิ้นส่วนไทเทเนียม สแตนเลส หรืออะลูมิเนียม ป้องกันการเสียดสีและให้แรงบิดที่มั่นคง
