แผ่นหลอดไทเทเนียม

อุปกรณ์แลกเปลี่ยนความร้อนของคุณประสบกับการกัดกร่อน ความล้มเหลวก่อนเวลาอันควร และค่าบํารุงรักษาสูงหรือไม่? ในสภาพแวดล้อมที่มีความต้องการสูง เช่น การแปรรูปทางเคมี การกลั่นน้ําทะเล และการผลิตไฟฟ้า วัสดุแบบดั้งเดิมมักไม่เป็นไปตามข้อกําหนดด้านความปลอดภัยและอายุการใช้งานที่ยาวนานของคุณ

Chalco Titanium นําเสนอแผ่นท่อไทเทเนียมประสิทธิภาพสูงและแผ่นท่อหุ้มไทเทเนียมแบบเชื่อมระเบิดตามมาตรฐาน ASTM B265 / B898 การใช้ประโยชน์จากความต้านทานการกัดกร่อนที่ยอดเยี่ยมของไททาเนียมความแข็งแรงสูงและการปรับอุณหภูมิเราแก้ปัญหาของวัสดุแบบดั้งเดิมโดยพื้นฐานทําให้มั่นใจได้ว่าอุปกรณ์ของคุณทํางานได้อย่างเสถียรมีประสิทธิภาพและทนทานช่วยลดค่าใช้จ่ายในการบํารุงรักษาและการหยุดทํางานได้อย่างมาก เลือก Chalco Titanium เพื่อความน่าเชื่อถือที่เหนือชั้นและอายุการใช้งานที่ยาวนานเป็นพิเศษสําหรับอุปกรณ์แลกเปลี่ยนความร้อนของคุณ

แผ่นหลอดไทเทเนียมคืออะไร?

แผ่นท่อไททาเนียมเป็นส่วนประกอบหลักในเครื่องแลกเปลี่ยนความร้อน คอนเดนเซอร์ และภาชนะรับความดันอื่นๆ เป็นแผ่นแบนที่กลึงอย่างแม่นยําซึ่งมีรูเจาะอย่างแม่นยําซึ่งจัดเรียงในรูปแบบเฉพาะ ออกแบบมาเพื่อยึดและรองรับปลายท่อแลกเปลี่ยนความร้อน ท่อเชื่อมต่อกับแผ่นท่ออย่างแน่นหนาผ่านการขยายตัวหรือการเชื่อม ซึ่งแยกตัวกลางของไหลต่างๆ ได้อย่างมีประสิทธิภาพ และรักษาแรงดันการออกแบบภายในของอุปกรณ์

หน้าที่หลัก ได้แก่ :

• การสนับสนุนโครงสร้าง: ทําหน้าที่เป็นตัวรองรับที่สําคัญสําหรับมัดท่อแลกเปลี่ยนความร้อนทําให้มั่นใจได้ถึงการวางตําแหน่งและการจัดตําแหน่งท่อที่แม่นยํา
• การปิดผนึกและการแยก: ให้เกราะป้องกันการปิดผนึกที่สําคัญซึ่งป้องกันการผสมระหว่างของเหลวด้านท่อและด้านเปลือกได้อย่างมีประสิทธิภาพ

ความแม่นยําในการตัดเฉือนของแผ่นท่อ (ตําแหน่งรูเส้นผ่านศูนย์กลาง) ส่งผลโดยตรงต่อความน่าเชื่อถือและการปิดผนึกของการเชื่อมต่อแผ่นท่อต่อท่อซึ่งมีความสําคัญต่อคุณภาพการประกอบของอุปกรณ์ความน่าเชื่อถือในการทํางานในระยะยาวและแม้กระทั่งประสิทธิภาพการถ่ายเทความร้อน

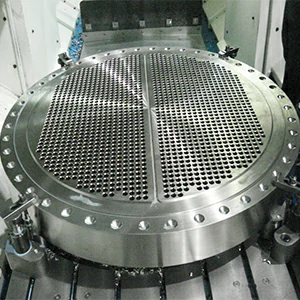

การขุดเจาะที่แม่นยํา

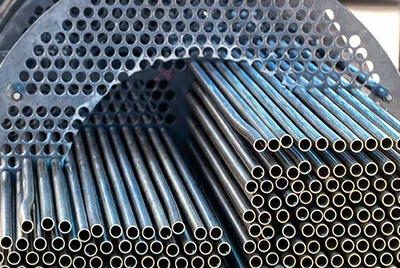

รองรับท่อที่แม่นยํา

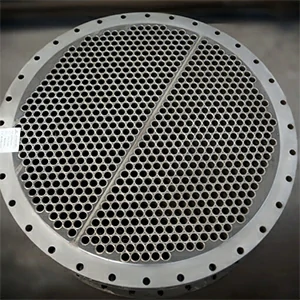

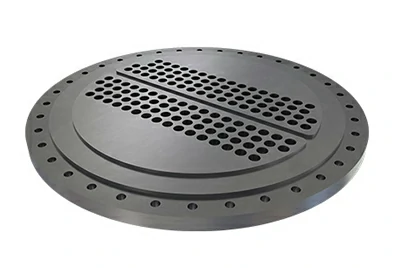

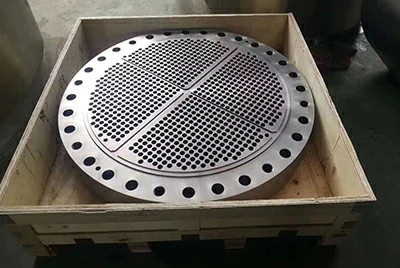

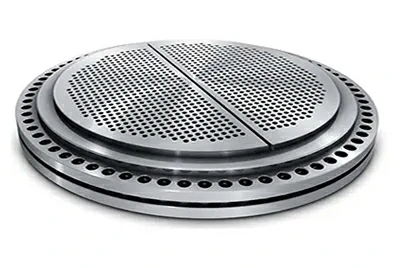

แผ่นหลอดไทเทเนียม

แผ่นท่อไทเทเนียมถูกสร้างขึ้นจากวัสดุชิ้นเดียว ไม่ว่าจะเป็นไทเทเนียมบริสุทธิ์ในเชิงพาณิชย์หรือโลหะผสมไทเทเนียม ผ่านการหล่อ การตีขึ้นรูป และการตัดเฉือนที่มีความแม่นยํา ไม่มีชั้นโลหะที่แตกต่างกันและประกอบด้วยโลหะไททาเนียมทั้งหมด

ติดต่อเราตอนนี้

ข้อมูล จำเพาะ

โลหะผสม: Gr.1, Gr.2, Gr.3, Gr.5, Gr.7, Gr.12

ความหนา: 20-100 มม

เส้นผ่าศูนย์กลาง: Φ400-Φ3000 มม. ปรับแต่งได้

เส้นผ่านศูนย์กลางรู: Φ16, Φ19, Φ22, Φ25, Φ32 (ความอดทน: ±0.15 มม.)

แนวตั้งของรู: ≤0.25 มม

ความเรียบ: ≤0.2 มม. / ม

ความหยาบผิว: Ra≤6.3μm / Ra≤3.2μm

มาตรฐาน: ASTM B265, ASTM B381

ประเภทสินค้า

ฟีเจอร์หลัก

1. ความต้านทานการกัดกร่อนที่โดดเด่นในสภาพแวดล้อมที่เป็นกรดด่างน้ําเกลือและคลอไรด์

2. โครงสร้างและประสิทธิภาพที่เป็นเนื้อเดียวกันขจัดความเสี่ยงของการหลุดลอกของส่วนต่อประสาน

3. ความเป็นพลาสติกและความสามารถในการเชื่อมที่ดีเยี่ยมในเกรดบริสุทธิ์เชิงพาณิชย์อํานวยความสะดวกในการขยายท่อและกระบวนการเชื่อม

การใช้งานทั่วไป

ใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูงซึ่งความบริสุทธิ์ของวัสดุและความต้านทานการกัดกร่อนเป็นสิ่งสําคัญและข้อ จํากัด ด้านต้นทุนเป็นรอง สาขาทั่วไป ได้แก่ อุตสาหกรรมคลอร์อัลคาไล ระบบน้ําบริสุทธิ์เกรดยา และอุปกรณ์ปิโตรเคมีระดับไฮเอนด์

แผ่นท่อหุ้มไทเทเนียม

แผ่นท่อหุ้มไทเทเนียมเป็นคอมโพสิตไบเมทัลลิกที่รวมพื้นผิวไทเทเนียมเข้ากับฐานคาร์บอนหรือสแตนเลสผ่านการเชื่อมแบบระเบิดหรือการรีดร้อนให้ความต้านทานการกัดกร่อนของไทเทเนียมด้วยความแข็งแรงและผลประโยชน์ด้านต้นทุนของพื้นผิว

ติดต่อเราตอนนี้

ข้อมูล จำเพาะ

ความหนาของแผ่นหุ้มไทเทเนียม:1.5 - 16 mm

ความหนาของวัสดุฐาน:3 - 200 มม

ขนาดสูงสุด:2 ม. × 6 ม.

วิธีการหุ้ม:การยึดติดระเบิด, การรีดร้อน

เส้นผ่านศูนย์กลางรู:Φ16, Φ19, Φ22, Φ25, Φ32 (ความคลาดเคลื่อน: ±0.15 มม.)

ระยะพิทช์รู:เส้นผ่านศูนย์กลางรู 1.5 - 2×

รูปแบบอาร์เรย์:สามเหลี่ยม, สามเหลี่ยมหมุน, สี่เหลี่ยมจัตุรัส, สี่เหลี่ยมหมุน

แนวตั้งของรู:≤0.25 มม

ความเรียบ: ≤ 0.2 มม. / ม

ความหยาบผิว: Ra≤6.3μm / Ra≤3.2μm

มาตรฐาน:ASTM B898, ASTM A264, JIS G3603, GB / T 8547-2019, ISO 18273

ประเภทสินค้า

•

  แผ่นท่อหุ้มไทเทเนียม - เหล็กกล้าคาร์บอนโลหะผสมหุ้ม: Gr.1, Gr.2, Gr.7, Gr.12

  วัสดุฐาน: Q235B, Q345R, Gr.60, Gr.70

  ผสมผสานความต้านทานการกัดกร่อนที่ดีเยี่ยมของไทเทเนียมเข้ากับความแข็งแรงสูงและประสิทธิภาพด้านต้นทุนของเหล็กกล้าคาร์บอน เหมาะอย่างยิ่งสําหรับระบบปิโตรเคมี การผลิตไฟฟ้า และกลั่นน้ําทะเล ซึ่งความต้านทานการกัดกร่อนและความสามารถในการรับแรงดันเป็นสิ่งสําคัญ

•

  แผ่นท่อหุ้มไทเทเนียม – สแตนเลสโลหะผสมหุ้ม: Gr.1, Gr.2, Gr.7, Gr.12

  วัสดุฐาน: SUS3304, 316L, 317L, สแตนเลสดูเพล็กซ์ 2205/2507

  เพิ่มความต้านทานการกัดกร่อนของรูพรุนและรอยแยกในขณะที่ยังคงความแข็งแรงของโครงสร้างของสแตนเลส เหมาะสําหรับอุตสาหกรรมยา การแปรรูปอาหาร และเคมีภัณฑ์ชั้นดีที่ต้องการความสะอาดสูงและทนต่อการกัดกร่อนของเครื่องแลกเปลี่ยนความร้อนหรือส่วนประกอบภาชนะรับความดัน

ฟีเจอร์หลัก

• ชั้นผิวไททาเนียมให้ความต้านทานการกัดกร่อนเทียบเท่ากับไทเทเนียมที่เป็นของแข็งทนต่อการกัดกร่อนของน้ําทะเลกรดด่างและรอยแยกได้อย่างมีประสิทธิภาพ
• พื้นผิวเหล็กกล้าคาร์บอนหรือสแตนเลสให้ความแข็งแรงเชิงกลสําหรับการใช้งานแผ่นท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และแรงดันสูง
• การเชื่อมแบบรีดร้อนหรือการระเบิดทําให้เกิดพันธะทางโลหะวิทยาที่หนาแน่นที่ส่วนต่อประสานโดยไม่มีรูพรุนหรือสิ่งสกปรก ความต้านทานแรงเฉือนแรงดึงถึง 250–350 MPa
• ชั้นไททาเนียมต้องการเพียงไม่กี่มิลลิเมตรเพื่อป้องกันการกัดกร่อนอย่างเต็มที่ ซึ่งช่วยลดต้นทุนวัสดุและการประมวลผลได้อย่างมาก
• ส่วนต่อประสานการยึดติดแบบหยักช่วยเพิ่มความแข็งแรงเมื่อยล้าและทนต่อแรงกระแทก ทําให้มั่นใจได้ถึงความสมบูรณ์ของโครงสร้างในระยะยาวในสภาพแวดล้อมที่มีความต้องการสูง

การใช้งานทั่วไป

แผ่นท่อหุ้มไทเทเนียมใช้กันอย่างแพร่หลายในระบบเคมีและปิโตรเคมี (เช่น กรดซัลฟิวริก คลอร์อัลคาไล เครื่องระเหย) การกลั่นน้ําทะเล แท่นขุดเจาะนอกชายฝั่ง คอนเดนเซอร์โรงไฟฟ้า และเครื่องแลกเปลี่ยนความร้อนเกรดอาหาร นอกจากนี้ยังทํางานได้ดีในการทําความเย็นทางทะเล การกําจัดกํามะถันของก๊าซไอเสีย การแปรรูปเยื่อกระดาษ และระบบ HVAC ขนาดใหญ่ ซึ่งนําเสนอการผสมผสานที่ลงตัวระหว่างความต้านทานการกัดกร่อน ความแข็งแรง และการผลิตขนาดใหญ่สําหรับเครื่องแลกเปลี่ยนความร้อนและภาชนะรับความดัน

วิธีการหุ้ม

•

  การหุ้มแบบม้วนร้อนความหนาของแผ่นหุ้มไทเทเนียม: 1 - 8 มม

  ความหนาของวัสดุฐาน: 3 - 200 มม

  ในการหุ้มแบบรีดร้อนพื้นผิวไทเทเนียมและเหล็กจะถูกให้ความร้อนและรีดภายใต้แรงดันสูงขจัดออกไซด์และสร้างพันธะทางโลหะวิทยาที่แข็งแรง ส่วนต่อประสานที่แบน หนาแน่น ปราศจากรูพรุน ให้ความต้านทานแรงดึงและแรงเฉือนสูง เหมาะอย่างยิ่งสําหรับการผลิตแผ่นหุ้มไทเทเนียมขนาดใหญ่สูงสุด 6 ม. × 15 ม.

•

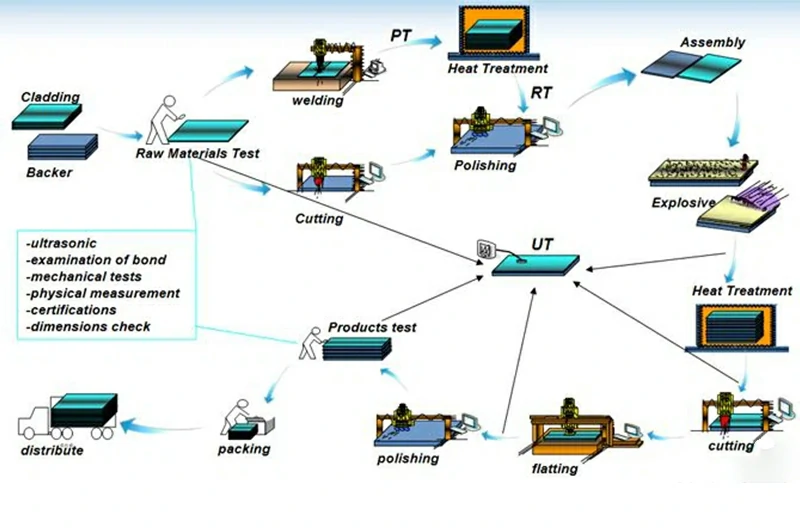

  การหุ้มการเชื่อมระเบิดความหนาของแผ่นหุ้มไทเทเนียม: 1.5 - 12 mm

  ความหนาของวัสดุฐาน: 3 - 150 มม

  การเชื่อมแบบระเบิดใช้การระเบิดที่ควบคุมได้เพื่อขับเคลื่อนไททาเนียมบนฐานเหล็กด้วยความเร็วเหนือเสียง ก่อให้เกิดพันธะโลหะวิทยาแบบหยักที่มีแรงเฉือนสูงถึง 350 MPa เหมาะอย่างยิ่งสําหรับแผ่นท่อในการแปรรูปทางเคมี การกลั่นน้ําทะเล และอุปกรณ์แรงดันสูงที่ต้องการความล้าและทนต่อแรงกระแทก

ทําไมต้องเลือกแผ่นท่อไทเทเนียมมากกว่าโลหะอื่น ๆ

1. ไทเทเนียมสร้างฟิล์ม TiO₂ ที่หนาแน่นและรักษาตัวเองต้านทานคลอไรด์รูพรุนรอยแยกและการกัดกร่อนของความเครียดได้ดีกว่าสแตนเลสหรือโลหะผสมทองแดง

2. ด้วยความหนาแน่น 4.5 g / cm³ และความต้านทานแรงดึงตั้งแต่ 345 ถึง 950 MPa ไทเทเนียมมีอัตราส่วนความแข็งแรงต่อน้ําหนักที่เหนือกว่า เหมาะอย่างยิ่งสําหรับแผ่นท่อน้ําหนักเบาและทนต่อแรงกด

3. ไทเทเนียมบริสุทธิ์ทํางานได้ดีตั้งแต่ -250 °C ถึง 250 °C ในขณะที่โลหะผสมที่มีความแข็งแรงสูง (เช่น Gr.5) รองรับ 350-400 °C ในระยะสั้น เหมาะกับเครื่องแลกเปลี่ยนความร้อนส่วนใหญ่

4. แม้ว่าการนําความร้อนจะต่ํากว่าทองแดงหรือเหล็กกล้า แต่ผนังบางและพื้นที่ถ่ายโอนขนาดใหญ่ช่วยให้มั่นใจได้ถึงประสิทธิภาพสูง ด้วยอายุการใช้งานมากกว่า 20 ปีและการบํารุงรักษาต่ํา ไทเทเนียมจึงช่วยลดต้นทุนตลอดอายุการใช้งาน

5. ไม่มีแม่เหล็กปลอดสารพิษและแทบไม่มีไอออนโลหะไทเทเนียมเหมาะอย่างยิ่งสําหรับเครื่องแลกเปลี่ยนความร้อนที่สะอาดเป็นพิเศษในยาอาหารและเซมิคอนดักเตอร์

6.In พลังงานนิวเคลียร์ การกลั่นน้ําทะเล การแยกเกลือออกจากซัลเฟอร์ การแปรรูปเยื่อกระดาษ และการใช้งานนอกชายฝั่ง การกระตุ้น รังสี และความต้านทานการกัดกร่อนของเส้นใยที่ต่ําของไทเทเนียมช่วยให้มั่นใจได้ถึงประสิทธิภาพในระยะยาวที่มั่นคง

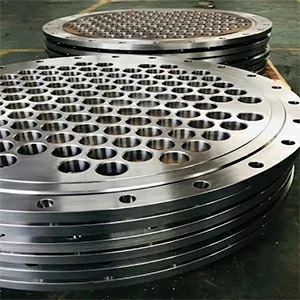

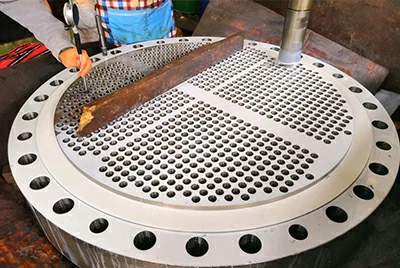

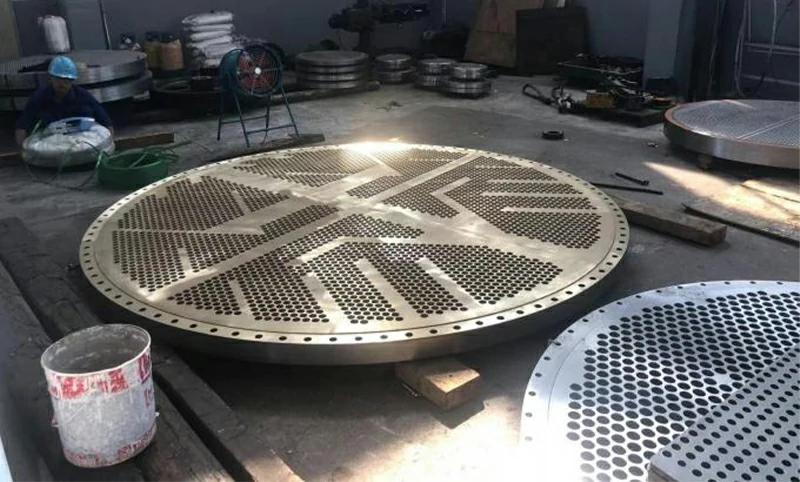

แกลเลอรีแผ่นหลอดไทเทเนียม Chalco

การใช้งานทั่วไปของแผ่นท่อไทเทเนียม

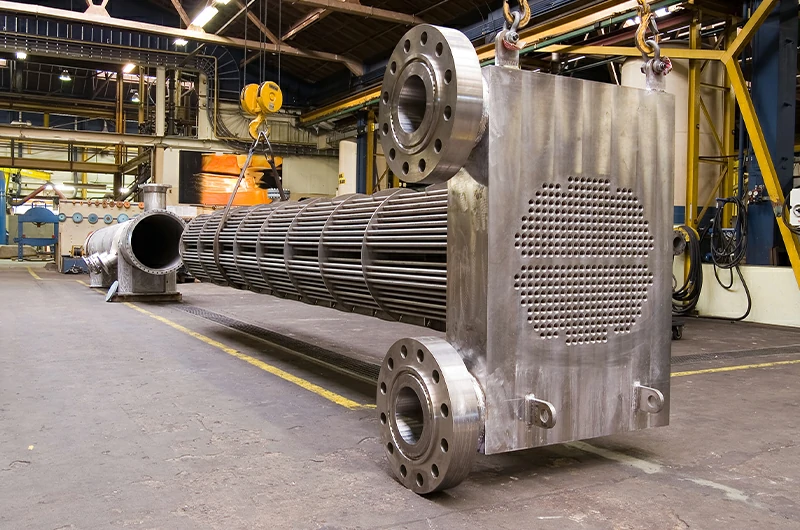

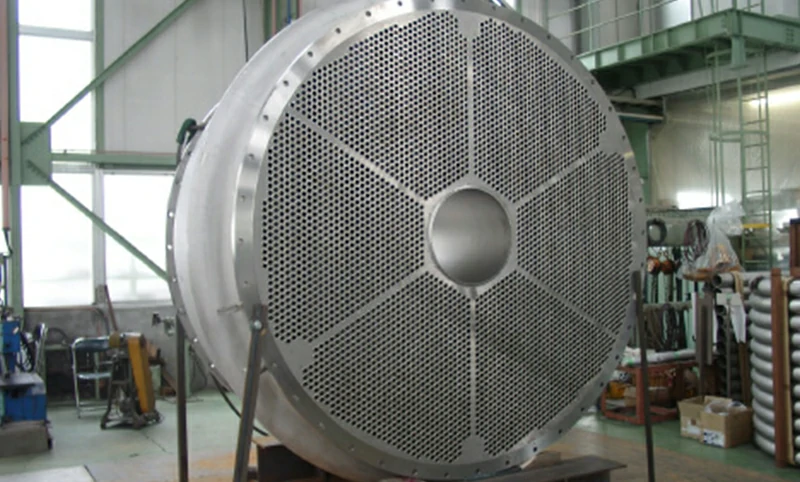

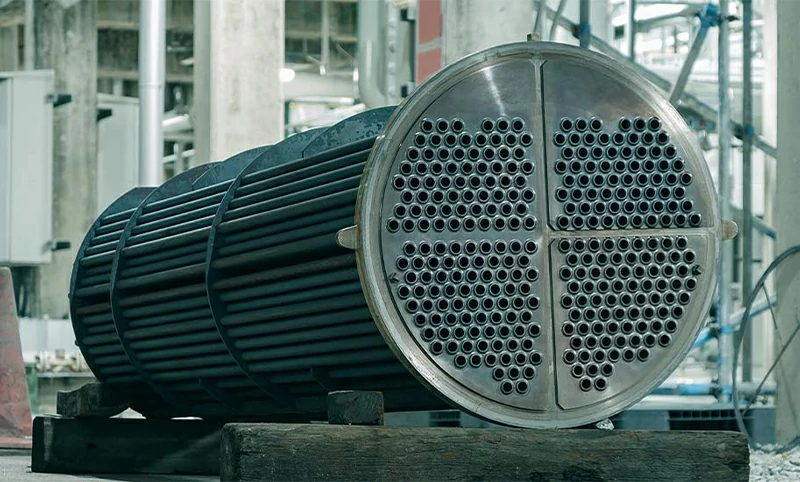

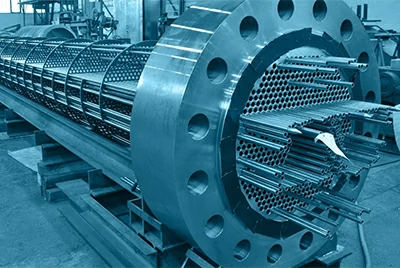

อุปกรณ์แลกเปลี่ยนความร้อน

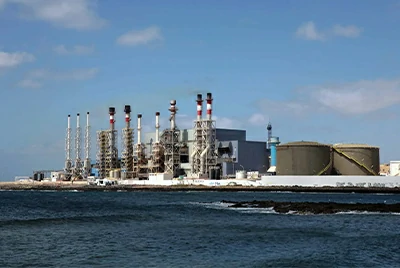

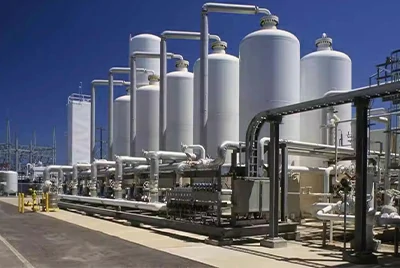

ในการกลั่นน้ําทะเล แผ่นท่อไทเทเนียมในเครื่องระเหยแฟลชหลายขั้นตอนและตัวแลกเปลี่ยนความร้อนจะต้านทานการกัดกร่อนในสภาพแวดล้อมที่มีความเค็มสูงและอุดมด้วยคลอไรด์เป็นเวลาหลายปี ซึ่งช่วยลดต้นทุนการบํารุงรักษาได้อย่างมาก

ในการผลิตไฟฟ้าแผ่นท่อไทเทเนียมใช้ในคอนเดนเซอร์โรงไฟฟ้าพลังความร้อนระบบน้ําหล่อเย็นหม้อไอน้ําและหน่วยกําจัดกํามะหัดก๊าซไอเสีย การกระตุ้นและความต้านทานรังสีต่ําทําให้เป็นที่ชื่นชอบอย่างมากในคอนเดนเซอร์ของโรงไฟฟ้านิวเคลียร์

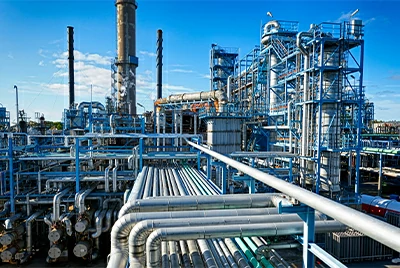

ในอุตสาหกรรมเคมี แผ่นท่อไทเทเนียมช่วยให้มั่นใจได้ถึงการทํางานที่มั่นคงในระยะยาวในคลอร์อัลคาไล การชุบด้วยไฟฟ้า กรดซัลฟิวริก กรดไนตริก PTA และเครื่องปฏิกรณ์ปิโตรเคมี เครื่องระเหย และคอนเดนเซอร์ที่สัมผัสกับตัวกลางที่มีฤทธิ์กัดกร่อนสูง

ในวิศวกรรมทางทะเลและการขนส่งแผ่นท่อไทเทเนียมถูกนํามาใช้ในระบบระบายความร้อนด้วยน้ําทะเลของเรือการบําบัดน้ําบัลลาสต์และเครื่องแลกเปลี่ยนความร้อนบนแพลตฟอร์มนอกชายฝั่งให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมต่อสภาพแวดล้อมทางทะเลที่รุนแรง

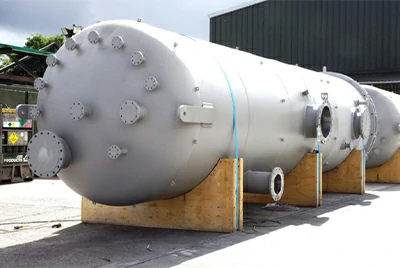

ภาชนะรับความดันและระบบท่อ

แผ่นท่อไททาเนียมทําหน้าที่เป็นส่วนประกอบรองรับและส่วนต่อประสานการปิดผนึก ให้ความแข็งแรงของโครงสร้างที่โดดเด่นและการป้องกันการกัดกร่อนในถังแรงดันสูง เครื่องปฏิกรณ์ และท่อที่มีฤทธิ์กัดกร่อนในอุตสาหกรรมเคมี ปิโตรเลียม และยา

อุตสาหกรรมยา อาหาร และอิเล็กทรอนิกส์

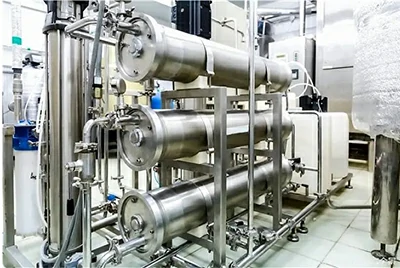

ในการใช้งานที่ต้องการความสะอาดสูงและปลอดสารพิษเช่นการผลิตน้ําบริสุทธิ์การแปรรูปอาหารและเครื่องดื่มและระบบแลกเปลี่ยนความร้อนในการผลิตชิปอิเล็กทรอนิกส์แผ่นท่อไทเทเนียมช่วยให้มั่นใจได้ว่าไม่มีการปล่อยไอออนโลหะปกป้องคุณภาพของผลิตภัณฑ์และความปลอดภัยของกระบวนการ

การผลิตแผ่นท่อไทเทเนียมที่มีความแม่นยํา

การเตรียมวัตถุดิบและการแปรรูปเบื้องต้น

Chalco Titanium จัดหาแท่งและเพลทไทเทเนียมระดับพรีเมียมจากซัพพลายเออร์ชั้นนํา เช่น Baoti Group, Western Superconducting และ TIMET พวกเขาทําการทดสอบทางเคมีและทางกลอย่างละเอียดจากนั้นทําการตีขึ้นรูปหรือรีดตามด้วยการหลอมสารละลายเพื่อลดความเครียดและปรับโครงสร้างเมล็ดพืชให้เหมาะสม

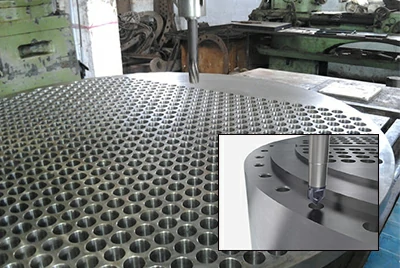

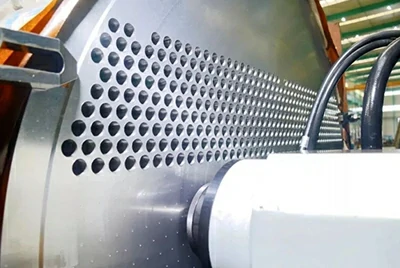

การประมวลผลหลัก: เทคโนโลยีการขุดเจาะที่แม่นยํา

• ใช้เครื่องเจาะรูลึก CNC ที่มีความแม่นยําสูงและศูนย์เจาะโครงสําหรับตั้งสิ่งของเพื่อให้แน่ใจว่ามีการก่อตัวของรูท่อเพียงครั้งเดียว
• รองรับรูปแบบรูรวมถึงอาร์เรย์สามเหลี่ยมสามเหลี่ยมหมุนสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมจัตุรัสหมุน
• การควบคุมความคลาดเคลื่อนของเส้นผ่านศูนย์กลางรูอย่างเข้มงวดที่ ±0.15 มม. ความหยาบของผนังรู Ra ≤6.3 μm พร้อมการควบคุมระยะพิทช์ของรูและแนวตั้งฉากอย่างแม่นยําสําหรับการประกอบที่แน่นหนา
• เพื่อจัดการกับความแข็งของไทเทเนียมและการนําความร้อนต่ําจะใช้เครื่องมือคาร์ไบด์ที่คมความเร็วต่ําด้วยอัตราป้อนสูงและเทคนิคการกําจัดเศษระบายความร้อนด้วยแรงดันสูง

กระบวนการเชื่อมและการรักษาพื้นผิว

การขยายท่อดําเนินการโดยใช้วิธีการทางกลหรือไฮดรอลิกพร้อมการควบคุมปริมาณการขยายตัวอย่างแม่นยํา (4-5% ของความหนาของผนังท่อ) เพื่อให้แน่ใจว่ามีการปิดผนึกอย่างแน่นหนา

วิธีการเชื่อมที่ต้องการ ได้แก่ การเชื่อมก๊าซเฉื่อยทังสเตน (TIG) และการเชื่อมด้วยเลเซอร์ ตามขั้นตอน "ขยายแล้วเชื่อม" บล็อกทองแดงถูกสอดเข้าไปในท่อระหว่างการเชื่อมเพื่อลดการเสียรูป

การเตรียมพื้นผิวก่อนเชื่อมเกี่ยวข้องกับการกําจัดตะกรันออกไซด์ด้วยแปรงลวดสแตนเลส การล้างไขมันด้วยอะซิโตน และการดองกรดด้วยส่วนผสม HF–HNO₃ การรักษาหลังการเชื่อมรวมถึงการหลอมสารละลายและการทู่กรดไนตริก

การทดสอบแบบไม่ทําลายที่ครอบคลุม (NDT)

การทดสอบอัลตราโซนิก (UT) การทดสอบด้วยรังสี (RT) การทดสอบกระแสวน (ET) การทดสอบการแทรกซึม (PT) และการตรวจสอบด้วยสายตาจะดําเนินการบนแผ่นท่อและรอยเชื่อมเพื่อให้แน่ใจว่าไม่มีการหลุดลอก ความพรุน รอยแตก และข้อบกพร่องอื่นๆ ยืนยันการยึดเกาะทางโลหะวิทยาที่แข็งแรงที่ส่วนต่อประสานคอมโพสิต

ทําไมต้องเลือกแผ่นท่อไทเทเนียมของ Chalco Titanium?

ประสบการณ์และความเชี่ยวชาญชั้นนําของอุตสาหกรรม

Chalco Titanium เชี่ยวชาญด้านวัสดุและผลิตภัณฑ์ไทเทเนียม โดยเฉพาะแผ่นท่อไทเทเนียมและคอมโพสิตไทเทเนียม-สตีล/สแตนเลส ด้วยกระบวนการที่ครบถ้วนและประสบการณ์ของโครงการ เราจึงจัดการกับเงื่อนไขที่หลากหลายและซับซ้อน

สิ่งอํานวยความสะดวกในการผลิตขั้นสูงและความสามารถในการแปรรูป

พร้อมกับการเจาะรูลึก CNC การตัดเฉือนโครงสําหรับตั้งสิ่งของ การเชื่อมแบบระเบิด การเชื่อมด้วยเลเซอร์ และการทดสอบแบบไม่ทําลาย Chalco Titanium ครอบคลุมทุกขั้นตอนตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สําเร็จรูป

ระบบควบคุมคุณภาพที่ได้มาตรฐาน

ได้รับการรับรองมาตรฐาน ISO 9001:2015 การผลิตเป็นไปตามมาตรฐาน ASTM B265, B381, B898 ผลิตภัณฑ์แต่ละชิ้นผ่านการตรวจสอบมิติโดยละเอียดและการทดสอบแบบไม่ทําลายเพื่อให้มั่นใจในข้อมูลจําเพาะและความน่าเชื่อถือ

โซลูชั่นที่กําหนดเองที่ครอบคลุม

ตั้งแต่เกรดไทเทเนียมบริสุทธิ์ เช่น Gr.2, Gr.7 ไปจนถึงคอมโพสิตไทเทเนียมเหล็ก เราปรับแต่งวัสดุและการออกแบบตามสื่อ อุณหภูมิ ความดัน และอายุการใช้งาน สนับสนุนภาพวาดโดยละเอียดและการสื่อสารทางเทคนิค

บริการหลังการขายและการสนับสนุนด้านเทคนิคที่โดดเด่น

เราให้บริการแบบครบวงจร รวมถึงคําแนะนําด้านวัสดุ การเพิ่มประสิทธิภาพโครงสร้าง การประสานงานการประมวลผล และโลจิสติกส์ พร้อมการสนับสนุนด้านเทคนิคในระยะยาวเพื่อให้แน่ใจว่าการดําเนินการแลกเปลี่ยนความร้อนที่เชื่อถือได้และมีประสิทธิภาพ

วิธีการเลือกแผ่นท่อไทเทเนียม?

เมื่อเลือกแผ่นท่อไทเทเนียม ให้ประเมินการกัดกร่อนของตัวกลาง ความดันของระบบ อุณหภูมิ และงบประมาณ เลือกเกรดไทเทเนียมหรือคอมโพสิตที่สร้างสมดุลระหว่างความต้านทานการกัดกร่อนความแข็งแรงและความคุ้มค่าได้ดีที่สุด

เกรดไทเทเนียมทั่วไปและลักษณะเฉพาะ

• Gr.1 (TA1 Pure Titanium): ความเหนียวและทนต่อการกัดกร่อนได้ดีที่สุด เหมาะสําหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนสูง เช่น คลอรีนเปียกและคลอร์อัลคาไล
• Gr.2 (TA2 Pure Titanium): ความแข็งแรงที่สมดุลและความต้านทานการกัดกร่อน เหมาะสําหรับน้ําทะเลและเครื่องแลกเปลี่ยนความร้อนสื่อเคมีทั่วไป
• Gr.5 (Ti-6Al-4V): ความต้านทานแรงดึงใกล้ 950 MPa เหมาะสําหรับการใช้งานโครงสร้างที่มีแรงดันสูงหรือโหลดหนัก
• Gr.7 (Ti-0.2Pd Titanium Alloy): ป้องกันกรดลด (กรดซัลฟิวริก กรดไฮโดรคลอริก) การกัดกร่อนของรูพรุน และรอยแยกได้ดีที่สุด
• Gr.12 (Ti-0.3Mo-0.8Ni ไทเทเนียมอัลลอยด์): รักษาความแข็งแรงและความต้านทานการกัดกร่อนที่ดีเยี่ยมในสภาพแวดล้อมคลอไรด์ที่อุณหภูมิสูง

การผสมผสานวัสดุแผ่นท่อคอมโพสิตไทเทเนียม

• วัสดุหุ้มมักใช้เกรด Gr.1, Gr.2, Gr.7, Gr.12
• วัสดุฐาน ได้แก่ เหล็กกล้าคาร์บอน (Q235, A516 Gr.70) หรือสแตนเลส (304, 316L, 2205, 2507 เป็นต้น)
• ตัวอย่าง: ฐานเหล็กกล้าคาร์บอน 34 มม. + แผ่นหุ้มไทเทเนียมบริสุทธิ์ 5 มม.

วิธีการเลือกเกรดที่เหมาะสม?

1. สําหรับน้ําทะเลหรือสื่อที่มีฤทธิ์กัดกร่อนเล็กน้อย ให้จัดลําดับความสําคัญของแผ่นหลอดไทเทเนียมบริสุทธิ์ Gr.2

2. สําหรับความต้องการรับน้ําหนักหรือความแข็งแรงของโครงสร้างสูงให้เลือกแผ่นท่อโลหะผสมไทเทเนียม Gr.5 หรือเพิ่มความหนาของการหุ้มไทเทเนียมในแผ่นคอมโพสิตไทเทเนียมบริสุทธิ์

3. สําหรับกรดที่แข็งแกร่งหรือสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนที่อุณหภูมิสูงให้เลือกแผ่นท่อไทเทเนียม Gr.7 / Gr.12 หรือโครงสร้างคอมโพสิตที่มีชั้นไทเทเนียมหนาขึ้น

4. สําหรับโครงการที่ไวต่อต้นทุนที่ต้องการความต้านทานการกัดกร่อนให้เลือกใช้แผ่นท่อคอมโพสิตเหล็กไทเทเนียมคาร์บอนเพื่อสร้างสมดุลระหว่างความแข็งแรงและเศรษฐกิจ

5. สําหรับความสะอาดเพิ่มเติมหรือความต้านทานการกัดกร่อนของวัสดุฐานแนะนําแผ่นท่อคอมโพสิตไทเทเนียม - สแตนเลสสําหรับการป้องกันคู่

6. สําหรับคําแนะนําในการเลือกวัสดุอย่างมืออาชีพโปรดติดต่อวิศวกรของเราได้ตลอดเวลาเพื่อขอรับการสนับสนุนส่วนบุคคล

คําถามที่พบบ่อย (FAQ)

เวลาในการจัดส่งทั่วไปสําหรับแผ่นท่อไทเทเนียมคืออะไร?

เวลาในการจัดส่งมาตรฐานสําหรับแผ่นหลอดไทเทเนียมบริสุทธิ์โดยทั่วไปคือ 4-6 สัปดาห์ สําหรับแผ่นท่อคอมโพสิต (ไทเทเนียม-เหล็ก/ไทเทเนียม-สแตนเลส) การจัดส่งมักจะใช้เวลา 6-8 สัปดาห์ ขึ้นอยู่กับความหนาและขนาด มีบริการเร่งการผลิตตามกําหนดเวลาของโครงการและกําลังการผลิต

คุณมีบริการปรับแต่งแบทช์ขนาดเล็กหรือไม่?

เราสนับสนุนการปรับแต่งชุดเล็กและตัวอย่าง รับคําสั่งซื้อจากต้นแบบเดี่ยวไปจนถึงการผลิตจํานวนมาก โดยรักษาความเป็นมืออาชีพและความคุ้มค่าที่สอดคล้องกันในโซลูชันทางเทคนิคและการกําหนดราคาโดยไม่คํานึงถึงปริมาณการสั่งซื้อ

คุณประเมินความแข็งแรงของพันธะระหว่างชั้นและตรวจสอบความน่าเชื่อถือได้อย่างไร?

นอกเหนือจากการทดสอบแรงดึงและแรงเฉือนมาตรฐานแล้วเรายังทําการทดสอบการลอกในระนาบบนตัวอย่างแผ่นท่อคอมโพสิตและใช้กล้องจุลทรรศน์โลหะวิทยาเพื่อตรวจสอบส่วนต่อประสานพันธะ ความแข็งแรงของพันธะต้องตรงหรือเกิน ≥250 MPa สําหรับการรีด และ ≥350 MPa สําหรับการเชื่อมระเบิดก่อนจัดส่ง

คุณภาพการเชื่อมของแผ่นท่อไทเทเนียมมั่นใจได้อย่างไร?

การใช้กระบวนการ "ม้วนขยายแล้วเชื่อม" เราทําการปรับสภาพพื้นผิวก่อนเชื่อม (แปรง ล้างไขมัน ดองกรด) ในระหว่างการเชื่อมจะมีการควบคุมการป้องกันอาร์กอนและความร้อนเข้าอย่างเข้มงวด หลังการเชื่อม การหลอมสารละลาย และการทดสอบแบบไม่ทําลายที่ครอบคลุม (UT/RT/PT) ช่วยให้มั่นใจได้ว่ารอยเชื่อมมีความแข็งแรงและปราศจากรอยแตกร้าว

คุณให้บริการบําบัดความร้อนหลังการเชื่อมและบรรเทาความเครียดหรือไม่?

สําหรับแผ่นท่อขนาดใหญ่หรือแผ่นท่อโลหะผสมไทเทเนียม เราขอเสนอการหลอมสารละลายหลังการเชื่อม (600–800°C, ค้างไว้ 1-2 ชั่วโมง) เพื่อลดความเครียดในการเชื่อม เมื่อจําเป็น จะมีการใช้การรักษาริ้วรอยเพื่อเพิ่มประสิทธิภาพโครงสร้างจุลภาค

ป้องกันการกัดกร่อนของกัลวานิกในระบบโลหะหลายชนิดด้วยแผ่นท่อไทเทเนียมได้อย่างไร?

เมื่อไทเทเนียมสัมผัสกับเหล็กกล้าคาร์บอนหรือสแตนเลส เราแนะนําให้ใช้ปะเก็นฉนวน การเคลือบอิเล็กโทรโฟเรติก หรือแหวนรอง PTFE (polytetrafluoroethylene) เป็นมาตรการแยก นอกจากนี้ กระบวนการก่อสร้างยังได้รับการปรับตามค่า pH และการนําไฟฟ้าของตัวกลางเพื่อป้องกันการกัดกร่อนทางเคมีไฟฟ้าเฉพาะที่
