Saldatura laser Titanio

Il titanio svolge un ruolo fondamentale nell'industria aerospaziale, dei dispositivi medici, delle attrezzature marine e chimica grazie alla sua eccezionale resistenza, leggerezza ed eccellente resistenza alla corrosione. La saldatura laser, un processo avanzato per la giunzione in titanio ad alta precisione, è ampiamente adottata grazie alla sua minima zona termicamente alterata e all'elevata qualità della saldatura.

Perché la saldatura in lega di titanio è particolarmente adatta per la saldatura laser?

Il titanio è forte, leggero e resistente alla corrosione, ma è suscettibile all'ossidazione e alla deformazione durante la saldatura, richiedendo uno stretto controllo del processo. Rispetto ai metodi tradizionali, la saldatura laser offre un controllo superiore dell'apporto di calore, la riduzione dei difetti e la qualità della saldatura, rendendola la scelta ideale per le leghe di titanio.

Perché la lega di titanio è difficile da saldare?

• Alto punto di fusione (~1.668 °C): Richiede un apporto di energia maggiore rispetto alla maggior parte dei metalli.
• Bassa conducibilità termica: Il calore si concentra nella zona di saldatura, aumentando i rischi di surriscaldamento locale, distorsione e fessurazione.
• Reattività ad alta temperatura: Il titanio reagisce facilmente con l'ossigeno e l'azoto, formando ossidi fragili che degradano l'integrità della saldatura.

Limitazioni dei metodi di saldatura tradizionali

I processi convenzionali (ad es. TIG/MIG) spesso faticano a controllare con precisione l'apporto di calore e a isolare completamente il bagno di saldatura dall'aria quando si lavora con leghe di titanio. Una manipolazione inadeguata può portare a ossidazione, porosità e fessurazioni, difetti che compromettono l'aspetto e le prestazioni strutturali.

Problemi comuni nella saldatura del titanio

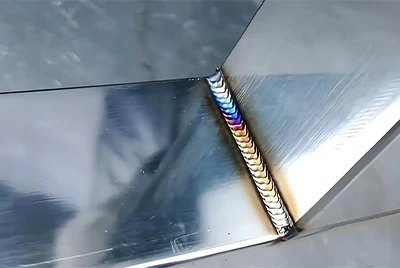

• Ossidazione/Scolorimento: Le tonalità blu/gialle indicano la formazione di ossido e l'infragilimento dovuti a una schermatura insufficiente.
• Deformazione: Il calore concentrato in sezioni sottili può causare deformazioni e perdita dimensionale.
• Porosità: L'umidità o i contaminanti introducono pori che riducono la resistenza delle articolazioni.

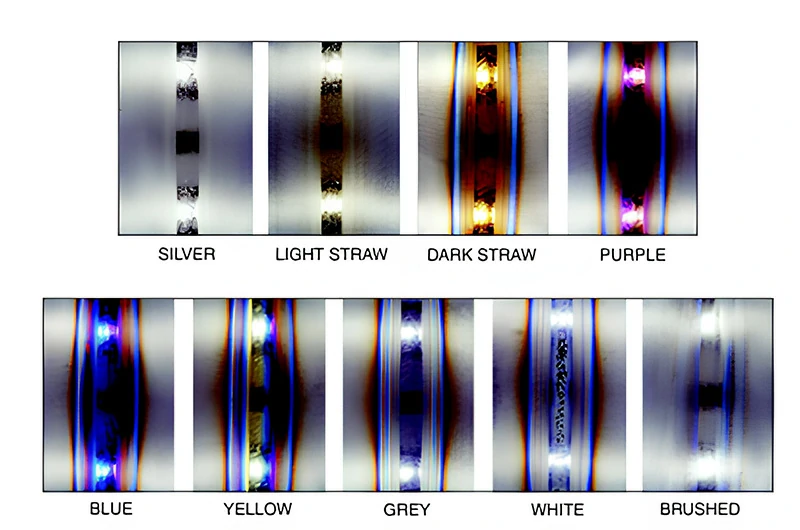

Giudicare la qualità della saldatura in titanio in base al colore

Il colore della saldatura riflette il livello di ossidazione e l'efficacia della schermatura. Poiché il titanio si ossida facilmente ad alta temperatura, il colore della superficie è un indicatore di qualità visivo e veloce.

Nel suo stato più fortemente ossidato, una saldatura in titanio appare bianca, a differenza degli ossidi neri comuni su altri metalli. Ciò indica una temperatura eccessiva e una schermatura inadeguata ed è inaccettabile. Una saldatura all'argento, al contrario, indica un'ossidazione minima e una qualità superiore; Tuttavia, l'argento e il bianco sporco possono essere identificati in modo errato, quindi è importante un'attenta ispezione. Nella zona termicamente alterata (HAZ), le saldature scadenti mostrano spesso uno scolorimento da viola a blu scuro, un chiaro segno di ossidazione e surriscaldamento.

Vantaggi della saldatura laser delle leghe di titanio

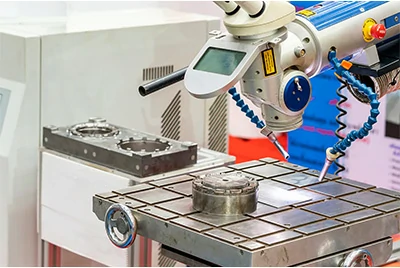

Saldatura di precisione e controllo preciso del calore

I raggi laser possono essere focalizzati strettamente per un posizionamento accurato delle saldature, ideale per parti a parete sottile, geometrie complesse e componenti di piccole dimensioni. L'apporto di calore controllato evita bruciature e disallineamenti, migliorando la coerenza.

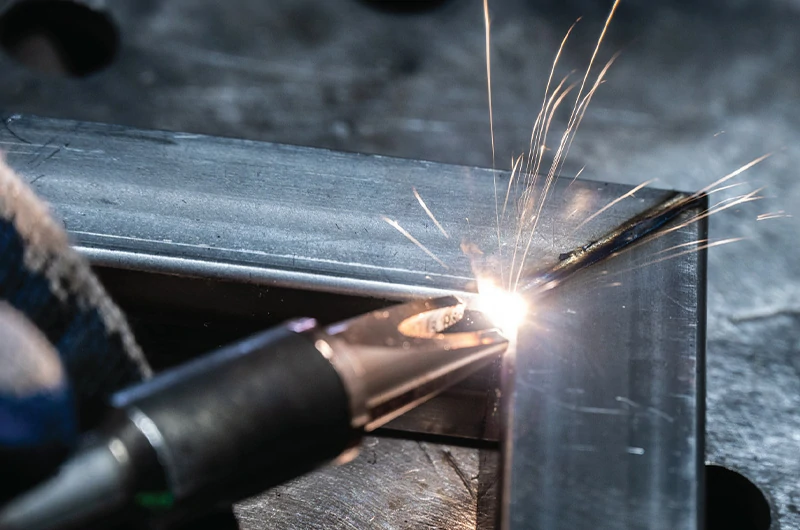

La saldatura laser concentra il calore e riduce efficacemente i difetti di saldatura

il calore complessivo richiesto per la saldatura laser è inferiore rispetto alla saldatura TIG convenzionale.

Per materiali come le leghe di titanio, minore è l'apporto di calore, meno è probabile che si verifichino problemi durante la saldatura. Un corretto controllo dell'apporto di calore può ridurre efficacemente l'eccessiva ossidazione della saldatura, ridurre le sollecitazioni residue interne e prevenire un'eccessiva crescita del grano nella zona di saldatura, migliorando così la qualità e la durata della saldatura.

La saldatura di leghe di titanio a parete sottile non influisce sulla resistenza

Le leghe di titanio sono ampiamente utilizzate nelle strutture a parete sottile, in particolare nell'industria aeronautica e medica. La saldatura laser può ottenere saldature di alta qualità senza compromettere la resistenza del materiale. La resistenza della saldatura si avvicina a quella del materiale di base e le proprietà post-saldatura rimangono stabili.

Meno lavorazioni post-saldatura

Saldature pulite e strette e un basso apporto di calore possono ridurre o eliminare la molatura, la pulizia e il trattamento termico, risparmiando tempo e accorciando i tempi di consegna.

Alta velocità e produttività

La saldatura laser può essere fino a circa quattro volte più veloce del TIG, supportando la produzione di volumi medio-alti e le linee automatizzate mantenendo la qualità della saldatura.

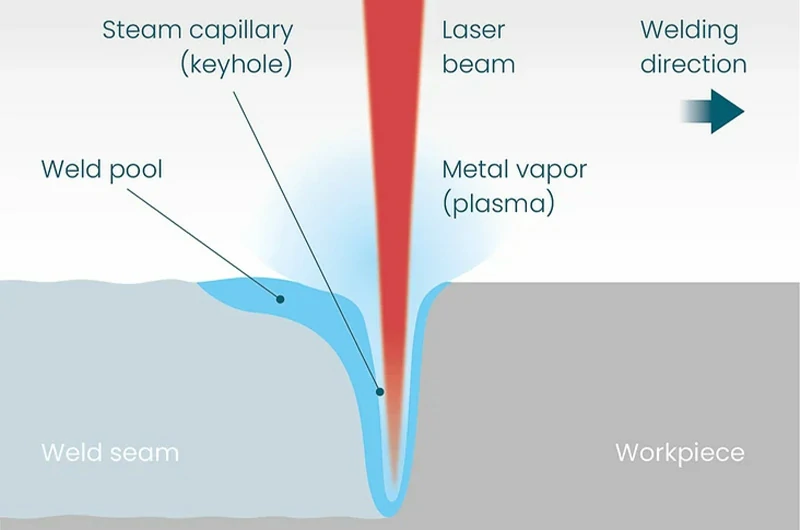

Saldatura a penetrazione profonda, riduzione del metallo d'apporto e del rischio di deformazione

La saldatura laser ha un'eccellente capacità di penetrazione e può raggiungere un rapporto profondità/larghezza di saldatura più elevato rispetto alla tradizionale saldatura ad arco. Ciò significa che a parità di profondità di saldatura, la larghezza della saldatura laser è minore e la struttura è più compatta.

Le saldature strette hanno un altro importante vantaggio: è necessario meno metallo d'apporto. Una maggiore quantità di metallo d'apporto genera una maggiore sollecitazione interna durante il raffreddamento, che può facilmente causare fessurazioni da saldatura o deformazioni strutturali. La saldatura laser riduce questo rischio richiedendo meno materiale d'apporto, ottenendo strutture saldate più stabili e affidabili.

Selezione del tipo di laser e della modalità di saldatura

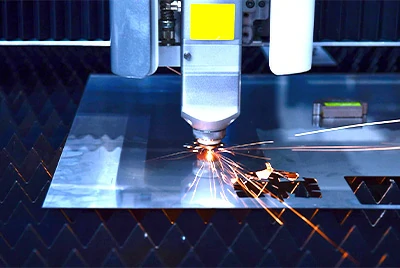

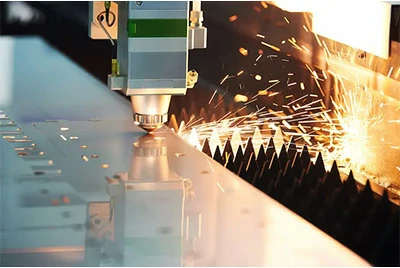

Laser a fibra

I laser a fibra sono uno dei tipi di laser più comunemente usati e ampiamente utilizzati. Sono caratterizzati da un'elevata efficienza di conversione elettro-ottica (tipicamente >30%), un'eccellente qualità del fascio e forti capacità di messa a fuoco. Sono particolarmente adatti per la saldatura di lamiere in lega di titanio con spessori compresi tra 0,5 e 6 mm e sono particolarmente adatti per la saldatura continua ad alta velocità.

Applicazioni consigliate: linee di produzione automatizzate, parti strutturali per l'aviazione e saldatura di apparecchiature mediche.

Laser a disco

Il laser a disco vanta una maggiore potenza del laser e una sezione trasversale del fascio più ampia, che lo rendono ideale per le applicazioni di saldatura in lega di titanio che richiedono un'elevata profondità di penetrazione. Pur mantenendo elevate prestazioni di messa a fuoco, fornisce anche una formazione della saldatura più stabile, rendendola più adatta per la saldatura a penetrazione profonda di strutture complesse e piastre più spesse (>6 mm).

Applicazioni consigliate: parti strutturali a pareti spesse, recipienti a pressione, parti portanti principali dell'aviazione e altre parti chiave per la saldatura.

Laser Nd:YAG (laser a stato solido)

I laser Nd:YAG, con una lunghezza d'onda di 1064 nm, sono adatti per la saldatura a punti, la saldatura di piccole parti e la saldatura dettagliata e sono compatibili con la trasmissione in fibra ottica. Sono ampiamente utilizzati in settori come la microelettronica e i dispositivi medici, dove le dimensioni e la precisione della saldatura sono estremamente impegnative. Tuttavia, la loro efficienza di conversione fotoelettrica e la potenza erogata relativamente basse hanno portato ad essere gradualmente sostituiti dai laser a fibra.

Applicazioni consigliate: parti di precisione, impianti medici, alloggiamenti per sensori e altri campi di microsaldatura.

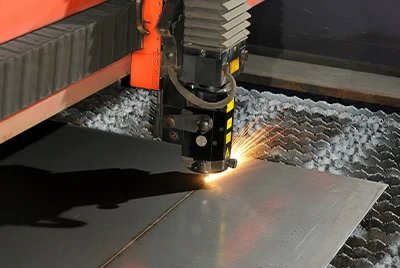

Laser CO₂

I laser CO₂ , con una lunghezza d'onda di 10,6 μm, sono adatti per il taglio e la saldatura di metalli più spessi. Tuttavia, a causa del basso tasso di assorbimento iniziale del titanio, il preriscaldamento superficiale è spesso necessario per migliorare la stabilità della saldatura. Rispetto ad altri tipi di laser, l'apparecchiatura laser CO₂ è più grande e ha costi di manutenzione più elevati, quindi la sua applicazione nella saldatura di leghe di titanio è attualmente limitata.

Applicazioni consigliate: Applicazioni di saldatura di lamiere spesse sensibili ai costi in cui l'apparecchiatura è già dotata di un sistema laser CO₂. Tuttavia, non è raccomandato come prima scelta per i nuovi progetti.

Raccomandazioni per la selezione della modalità di saldatura

• La saldatura laser continua è adatta per la saldatura di parti strutturali che richiedono un'elevata resistenza e una penetrazione completa. La sua elevata velocità di formazione della saldatura e l'elevato rapporto d'aspetto lo rendono la modalità standard per la saldatura di piastre in lega di titanio medie e spesse.

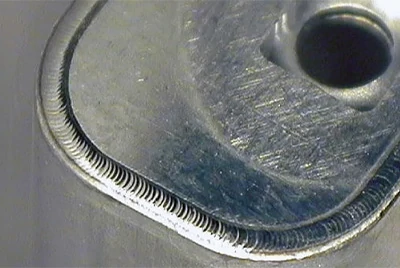

• La saldatura laser pulsata è adatta per la saldatura di lamiere sottili in cui gli effetti termici devono essere rigorosamente controllati. È anche comunemente usato per la saldatura a punti di precisione, la saldatura di riparazione degli angoli e i processi di imballaggio. Può ridurre efficacemente l'apporto di calore ed evitare la penetrazione della saldatura o le bruciature dei bordi.

Riferimento per le condizioni tipiche di saldatura

Gas di protezione per saldatura in titanio

Il gas di protezione è essenziale. Il titanio reagisce con l'ossigeno e l'azoto ad alte temperature, causando ossidazione, scolorimento, fragilità e guasti.

• Argon: Più comune ed economico; più pesante dell'aria, copre bene l'area di saldatura.
• Elio: Costoso e più difficile da controllare, ma consente temperature più elevate e una penetrazione più profonda per casi speciali.
• Miscela argon-elio: Bilancia la copertura e la penetrazione per esigenze specifiche del processo.

Nota: Schermare l'intera saldatura e HAZ. Utilizzare utensili chiusi o dispositivi di copertura del gas dedicati, quando possibile.

Preparazione della saldatura e progettazione dei giunti

Pulizia prima della saldatura

• Utilizzare solventi non clorurati (ad es. alcol, acetone) per rimuovere gli oli. Evitare i detergenti clorurati che rilasciano gas tossici quando riscaldati.
• Dopo la pulizia con solvente, utilizzare una spazzola in acciaio inossidabile nuova o appena pulita per rimuovere la pellicola di ossido.
• Non utilizzare spazzole contaminate o vecchie che potrebbero incorporare residui sulla superficie.
• Saldare il prima possibile dopo la pulizia; In caso di ritardo, conservare le parti in contenitori sigillati con argon secco o azoto.

Utilizzo dell'attrezzatura e selezione del tipo di connettore

La saldatura laser richiede un controllo molto stretto della fessura dei giunti. Utilizzare un fissaggio preciso e un controllo del raggio/percorso controllato da computer per allineare il raggio con il giunto.

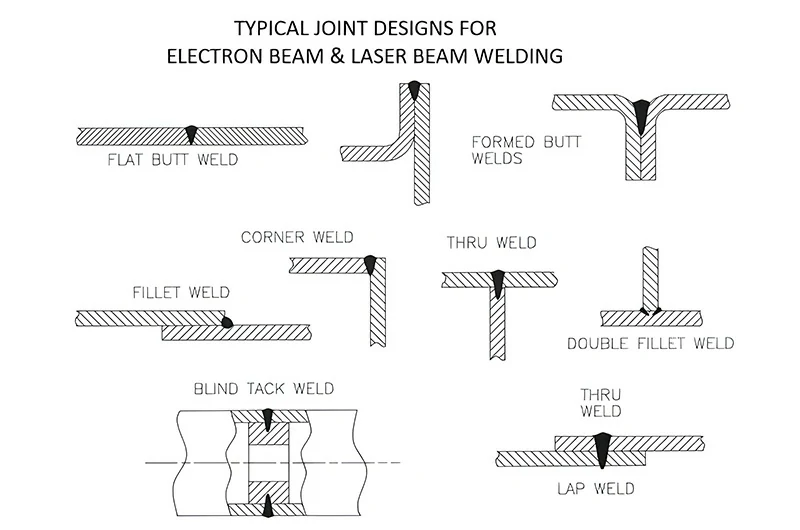

Tabella dei tipi di giunti di saldatura:

Applicazioni tipiche della saldatura laser del titanio

La precisione, la velocità e la capacità di gestire le sfide uniche delle leghe di titanio rendono la saldatura laser uno strumento prezioso per un'ampia gamma di settori. I seguenti settori trarranno grandi vantaggi da questa tecnologia:

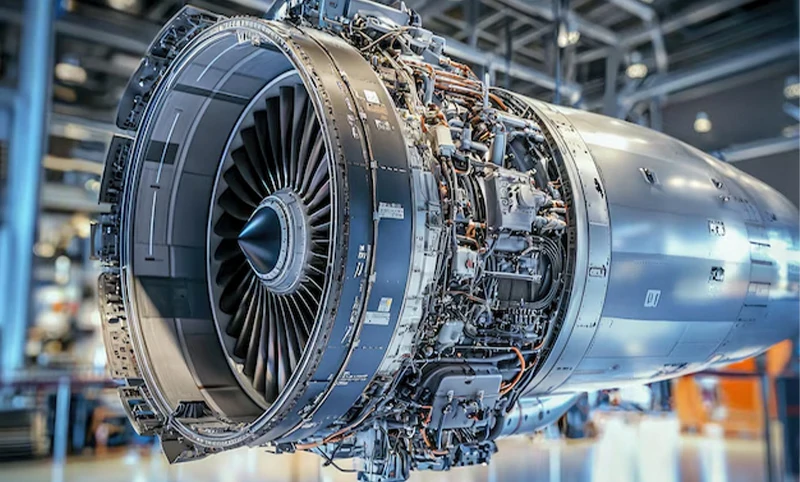

Aerospaziale

Il titanio è ampiamente utilizzato nei motori aerospaziali, nelle pale delle turbine, negli involucri, nei sistemi di scarico e nelle strutture dei veicoli spaziali grazie alle sue proprietà leggere, ad alta resistenza e resistenti alla corrosione. La saldatura laser consente la saldatura precisa di strutture complesse a parete sottile con deformazione minima ed elevata resistenza, garantendo stabilità e affidabilità dei componenti in condizioni estreme di volo.

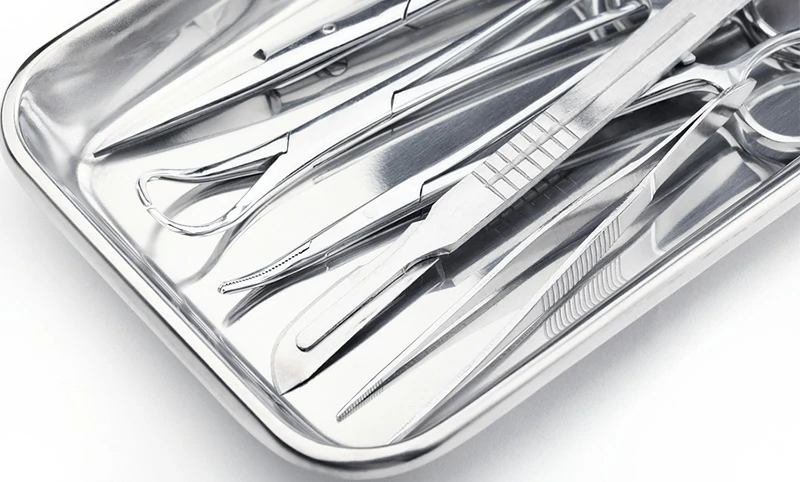

dispositivi medici

Il titanio ha un'eccellente biocompatibilità ed è comunemente usato in impianti, strumenti chirurgici, stent ortopedici, ecc. La saldatura laser può ottenere saldature di alta qualità e a basso impatto termico, evitare la contaminazione residua e garantire l'uso sicuro a lungo termine dei prodotti nel corpo umano.

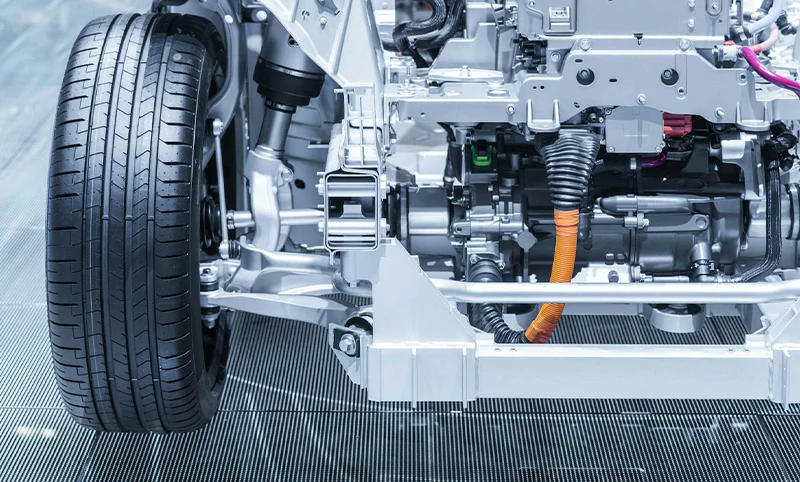

Produzione automobilistica

Nelle auto ad alte prestazioni e nelle auto da corsa, le leghe di titanio sono spesso utilizzate nei sistemi di scarico e nei componenti strutturali leggeri . La saldatura laser può creare saldature pulite e resistenti senza danneggiare le proprietà del materiale. La sua elevata velocità di saldatura lo rende adatto per produzioni efficienti e ad alto volume.

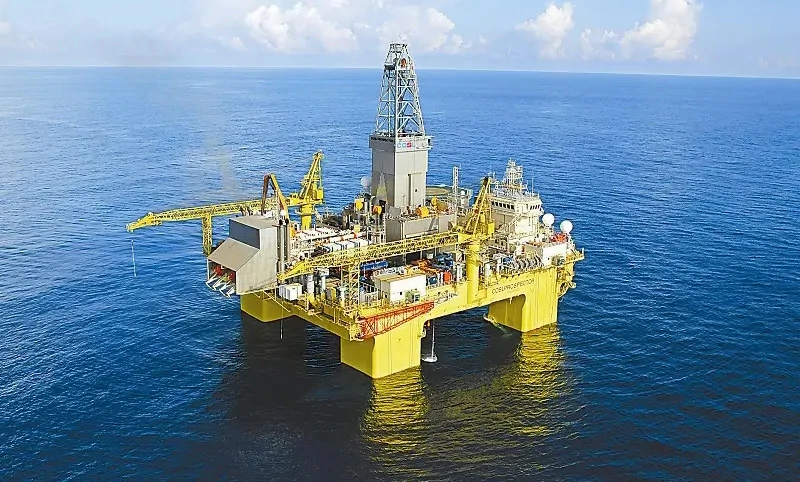

Oceanica e industria chimica

La resistenza del titanio alla corrosione salina lo rende molto adatto per componenti navali, strutture offshore, tubi resistenti ai cloruri, ecc. La saldatura laser in tali applicazioni può garantire saldature dense e resistenti alla corrosione e adattarsi ad ambienti marini complessi.

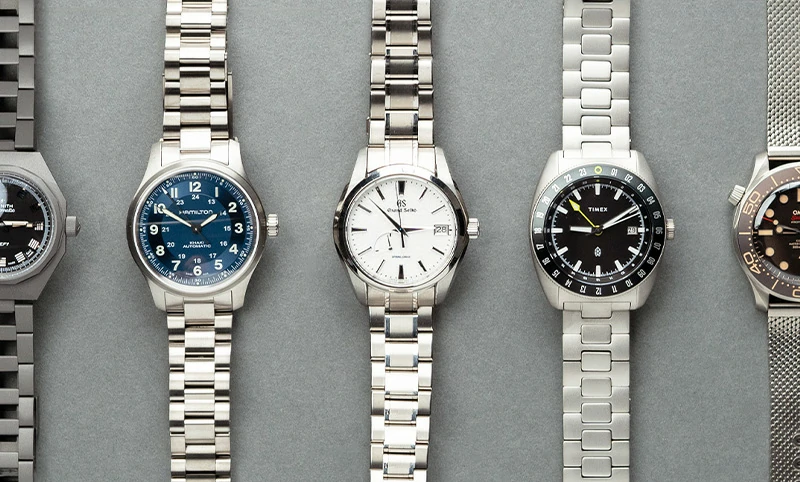

Beni di consumo di fascia alta e industrie di nicchia

per orologi con cassa in titanio, montature per occhiali, montature per biciclette e attrezzature sportive di fascia alta. La tecnologia viene utilizzata anche in applicazioni di nicchia impegnative come il settore militare ed elettronico.
