Rete metallica in titanio ad alte prestazioni
Aggiornato : Aug. 12, 2025La rete metallica in titanio è tessuta con precisione in titanio puro Gr1/Gr2 o filo in lega di titanio, che offre un'eccellente resistenza alla corrosione, stabilità alle alte temperature e un rapporto resistenza/peso superiore. Rispetto alle reti in acciaio inossidabile o nichel, la rete in titanio offre una maggiore durata e una maggiore sicurezza in ambienti difficili. È ampiamente utilizzato nella filtrazione dell'acqua di mare, negli elettrodi elettrolitici, nei componenti aerospaziali e nei reattori chimici dove sono richieste prestazioni impegnative.
Chalco fornisce reti metalliche in titanio conformi alle norme ASTM B348 e ASTM B863, con dimensioni standard delle maglie da 0,2 a 200 maglie e diametri dei fili da 0,05 mm a 1,2 mm. I prodotti sono disponibili su richiesta in rotoli, fogli o reti incorniciate. Richiedi campione
Perché scegliere la rete metallica in titanio?
La rete metallica in titanio è molto apprezzata in settori come quello aerospaziale, della filtrazione medica, dell'elettrochimica, dei sistemi di batterie e della desalinizzazione dell'acqua di mare, grazie alla sua impareggiabile combinazione di prestazioni e affidabilità:
Eccezionale resistenza alla corrosioneIl titanio forma naturalmente un film di ossido denso e stabile in ambienti ossidanti, fornendo un'eccezionale resistenza agli acidi, agli alcali e agli ioni cloruro. È ideale per acqua di mare, ambienti ricchi di cloruri ed elettrolitici.
- Elevato rapporto resistenza/peso
Con una resistenza specifica più elevata rispetto alla maggior parte delle leghe metalliche, il titanio riduce significativamente il peso strutturale mantenendo l'integrità meccanica, perfetto per strutture aerospaziali leggere e apparecchiature per processi chimici.
- Eccellente biocompatibilità
Il titanio commercialmente puro non è tossico e non reagisce ai tessuti umani, il che lo rende adatto per filtri di grado medico, dispositivi impiantabili e sistemi di fluidi di laboratorio che richiedono prestazioni ultra-pulite.
- Buona conducibilità elettrica e termica
In applicazioni come collettori di corrente, elettrodi e strati di protezione della batteria, la rete in titanio garantisce un'efficiente trasmissione elettrochimica e dissipazione termica grazie alle sue proprietà conduttive e termiche stabili.
- Stabilità alle alte temperature
In grado di funzionare continuamente al di sotto dei 400°C senza degrado strutturale, la rete metallica in titanio è ideale per la filtrazione di gas caldi, i sistemi di combustione e altre attività di vagliatura ad alta temperatura.
Specifiche tecniche della rete metallica in titanio
Chalco offre una gamma completa di opzioni di rete metallica tessuta in titanio per soddisfare i requisiti della filtrazione industriale, della setacciatura in laboratorio e delle applicazioni elettrochimiche.
Indicazioni
Leghe disponibili: Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
Conteggio delle maglie: 0,2 maglie - 200 maglie
Diametro del filo: 0,05 mm - 1,2 mm
Dimensioni dell'apertura: 0,05 mm - 11 mm (in base al diametro della rete e del filo)
Area aperta (%):10% – 85% (varia in base al tipo di tessitura)
Forma della maglia: quadrata, rettangolare
Finitura superficiale: sgrassato, decapato, lucido

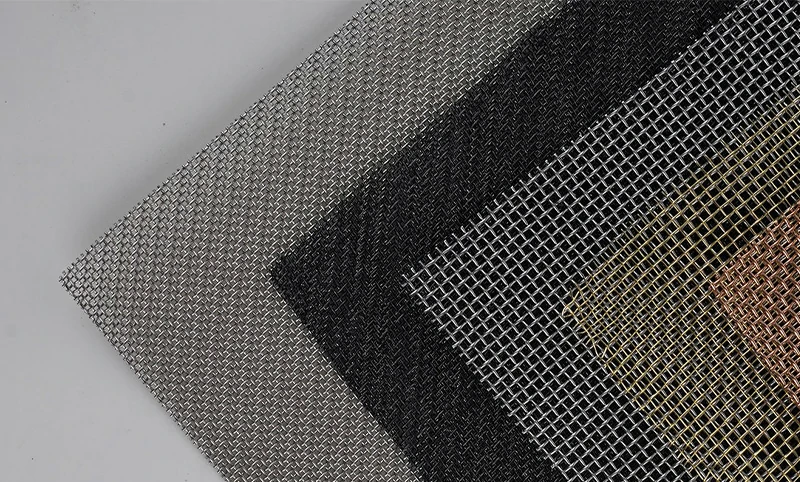

Opzioni di colore: titanio naturale, nero, bianco, blu anodizzato, oro, viola
Norme: ASTM B863, ASTM F67, ASTM F136
Tipi di trama comuni
Tela
Modello più comune; Ordito e trama si alternano sopra e sotto, creando un'apertura uniforme. Adatto per conteggi di maglie medio-bassi.
Twill Weave
Ogni filo passa su due o più fili trasversali, formando uno schema diagonale con una trama più stretta e una maggiore resistenza.
Intreccio a cinque licci
Modello complesso con ogni filo che si interseca quattro o più, formando una trama piatta e densa per applicazioni di supporto di precisione.
Semplice trama olandese
I fili di ordito spessi e i fili di trama densi creano aperture sottili con un'elevata portata, ideali per la filtrazione di precisione.
Twill Olandese Weave
Combina modelli twill e olandesi per una resistenza e una resistenza alla pressione superiori; Adatto per fluidi ultrafini e corrosivi.
Trama olandese inversa
I fili di trama sono più spessi dei fili di ordito, creando una struttura stretta con elevata permeabilità; Utilizzato in sistemi di filtrazione ad alta velocità e controlavaggio.
Forme di fornitura di rete metallica tessuta in titanio
Chalco fornisce reti metalliche tessute in titanio in due forme principali:

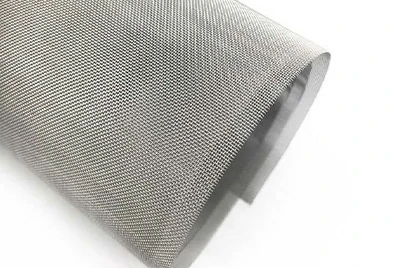

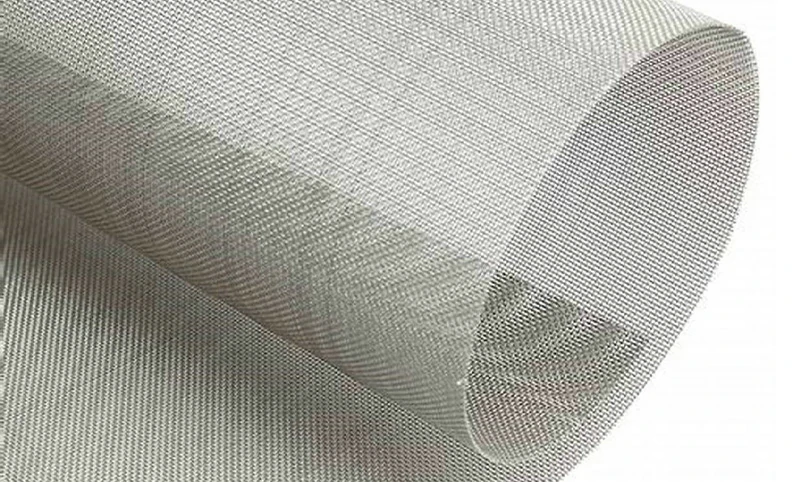

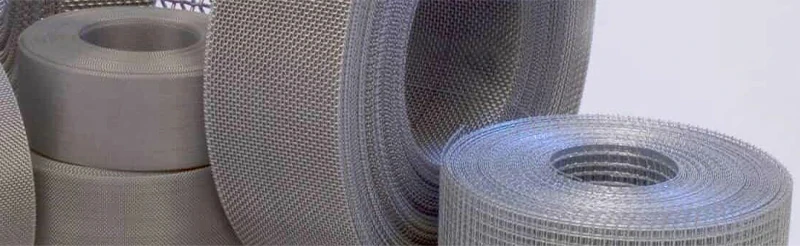

Rete metallica tessuta in titanio - Rotolo
Maglia: 30 – 200 maglie
Diametro del filo: ≤ 0,4 mm
Larghezza standard: 1000 / 1200 / 1500 / 2000 mm
Tratti somatici: Flessibile e arrotolabile; adatto per l'installazione su grandi superfici
Rete metallica tessuta in titanio - Foglio
Maglia: 2 – 80 maglie
Diametro del filo: ≥ 0,4 mm
Dimensioni standard: 500 × 500 mm, 1000 × 1000 mm
Tratti somatici: Rigido, personalizzabile nelle dimensioni e nella finitura dei bordi
NOTA: Più spesso è il filo, maggiore è la rigidità, il che lo rende inadatto per la fornitura di rotoli. Al contrario, i fili ultrasottili possono deformarsi facilmente sotto forma di fogli e sono più adatti per i rotoli. Richiedi un preventivo

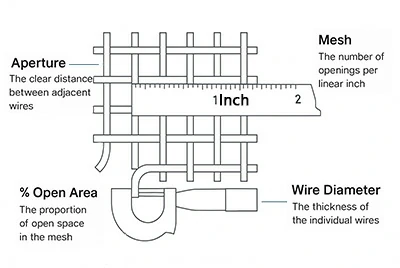

Rete metallica in titanio – Termini chiave di misurazione
Maglia: Numero di aperture per pollice; Una maglia più alta significa una filtrazione più fine
Diametro del filo: Spessore dei fili di titanio che formano la maglia
Apertura: Spazio effettivo tra due fili adiacenti, che determina la larghezza del passaggio
% Area aperta: Rapporto tra l'area aperta e l'area totale della maglia; Un valore più alto significa un flusso migliore
| Maglia | Diametro del filo | Apertura | % Area aperta | ||
|---|---|---|---|---|---|
| IN | MM | IN | MM | ||
| 1X1 | 0.08 | 2.03 | 0.92 | 23.37 | 84.6 |
| 2X2 | 0.063 | 1.6 | 0.437 | 11.1 | 76.4 |
| 3X3 | 0.054 | 1.37 | 0.279 | 7.09 | 70.1 |
| 4X4 | 0.063 | 1.6 | 0.187 | 4.75 | 56 |
| 4X4 | 0.047 | 1.19 | 0.203 | 5.16 | 65.9 |
| 5X5 | 0.041 | 1.04 | 0.159 | 4.04 | 63.2 |
| 6X6 | 0.035 | 0.89 | 0.132 | 3.35 | 62.7 |
| 8X8 | 0.028 | 0.71 | 0.097 | 2.46 | 60.2 |
| 10X10 | 0.025 | 0.64 | 0.075 | 1.91 | 56.3 |
| 10X10 | 0.02 | 0.51 | 0.08 | 2.03 | 64 |
| 12X12 | 0.023 | 0.584 | 0.06 | 1.52 | 51.8 |
| 12X12 | 0.02 | 0.508 | 0.063 | 1.6 | 57.2 |
| 14X14 | 0.023 | 0.584 | 0.048 | 1.22 | 45.2 |
| 14X14 | 0.02 | 0.508 | 0.051 | 1.3 | 51 |
| 16X16 | 0.018 | 0.457 | 0.0445 | 1.13 | 50.7 |
| 18X18 | 0.017 | 0.432 | 0.0386 | 0.98 | 48.3 |
| 20X20 | 0.02 | 0.508 | 0.03 | 0.76 | 36 |
| 20X20 | 0.016 | 0.406 | 0.034 | 0.86 | 46.2 |
| 24X24 | 0.014 | 0.356 | 0.0277 | 0.7 | 44.2 |
| 30X30 | 0.013 | 0.33 | 0.0203 | 0.52 | 37.1 |
| 30X30 | 0.012 | 0.305 | 0.0213 | 0.54 | 40.8 |
| 30X30 | 0.009 | 0.229 | 0.0243 | 0.62 | 53.1 |
| 35X35 | 0.011 | 0.279 | 0.0176 | 0.45 | 37.9 |
| 40X40 | 0.01 | 0.254 | 0.015 | 0.38 | 36 |
| 50X50 | 0.009 | 0.229 | 0.011 | 0.28 | 30.3 |
| 50X50 | 0.008 | 0.203 | 0.012 | 0.31 | 36 |
| 60X60 | 0.0075 | 0.191 | 0.0092 | 0.23 | 30.5 |
| 60X60 | 0.007 | 0.178 | 0.0097 | 0.25 | 33.9 |
| 70X70 | 0.0065 | 0.165 | 0.0078 | 0.2 | 29.8 |
| 80X80 | 0.0065 | 0.165 | 0.006 | 0.15 | 23 |
| 80X80 | 0.0055 | 0.14 | 0.007 | 0.18 | 31.4 |
| 90X90 | 0.005 | 0.127 | 0.0061 | 0.16 | 30.1 |
| 100X100 | 0.0045 | 0.114 | 0.0055 | 0.14 | 30.3 |
| 100X100 | 0.004 | 0.102 | 0.006 | 0.15 | 36 |
| 100X100 | 0.0035 | 0.089 | 0.0065 | 0.17 | 42.3 |
| 110X110 | 0.004 | 0.1016 | 0.0051 | 0.1295 | 30.7 |
| 120X120 | 0.0037 | 0.094 | 0.0046 | 0.1168 | 30.7 |
| 150X150 | 0.0026 | 0.066 | 0.0041 | 0.1041 | 37.4 |
| 160X160 | 0.0025 | 0.0635 | 0.0038 | 0.0965 | 36.4 |
| 180X180 | 0.0023 | 0.0584 | 0.0033 | 0.0838 | 34.7 |
| 200X200 | 0.0021 | 0.0533 | 0.0029 | 0.0737 | 33.6 |

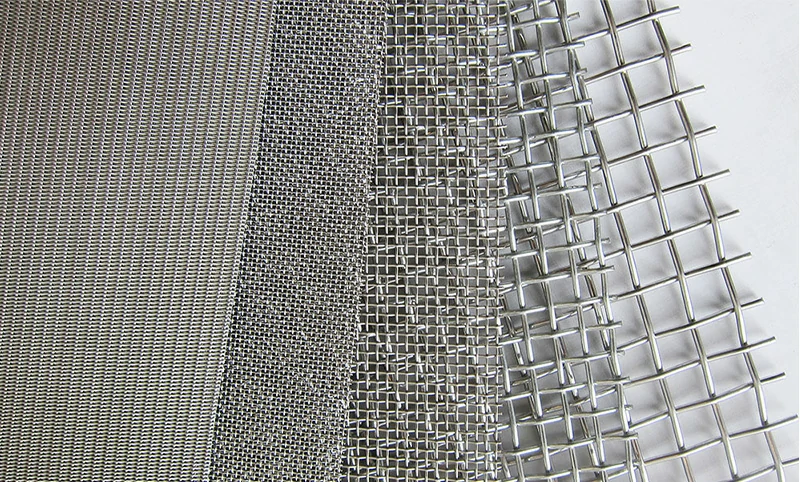

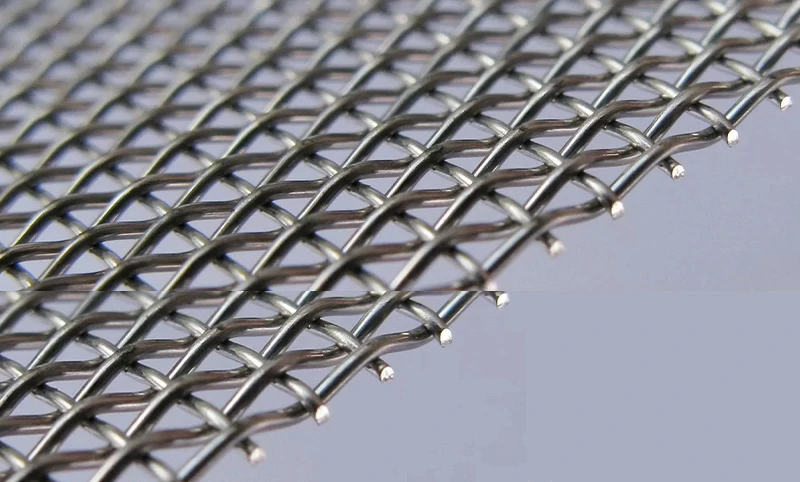

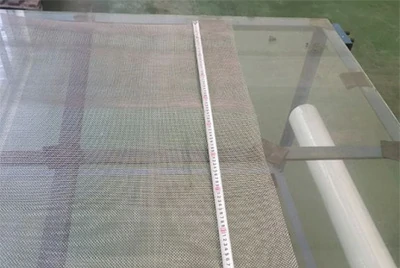

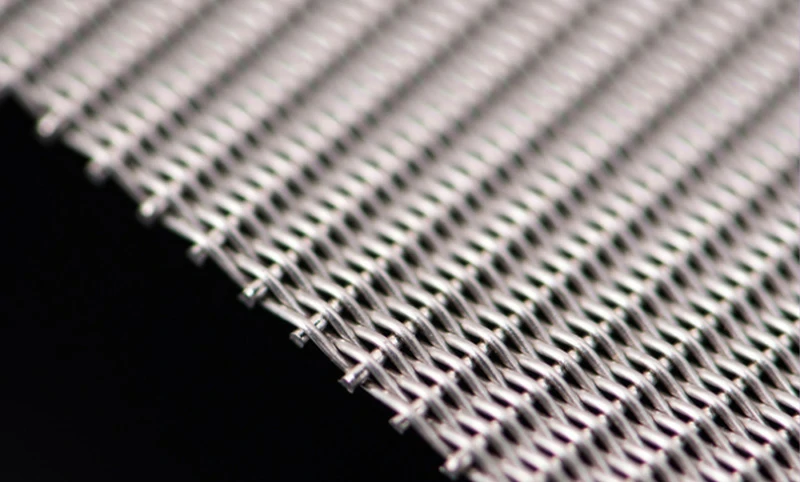

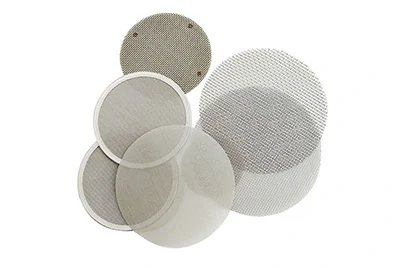

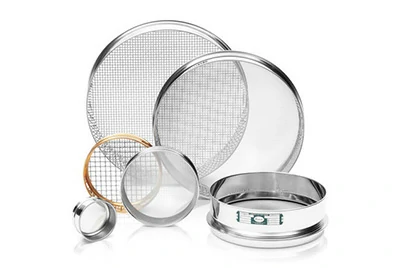

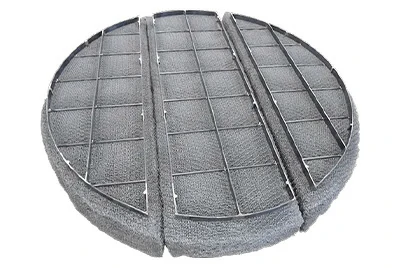

Galleria immagini di rete metallica in titanio
Applicazioni tipiche della rete metallica in titanio per settore
La rete metallica in titanio è ampiamente utilizzata in settori ad alta domanda e di alto valore grazie alla sua eccezionale resistenza alla corrosione, leggerezza ma elevata resistenza, eccellente conduttività e biocompatibilità. Di seguito sono riportati i settori chiave e le applicazioni rappresentative:

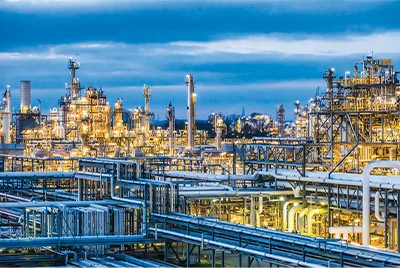

Industria Chimica e Petrolchimica
I fluidi aggressivi come acidi forti, alcali e composti clorurati degradano rapidamente le reti metalliche tradizionali. La rete metallica in titanio, con il suo strato di ossido autopassivante, mantiene l'integrità strutturale e la precisione di filtrazione anche ad alta temperatura e pressione.
Contattaci ora
Prodotto Consigliato
| Lega | Maglia | Tipo di tessitura | Diametro del filo (mm) | % Area aperta | Modulo di fornitura |
|---|---|---|---|---|---|
| Gr2 | 40–80 | Pianura | 0.30 | 45% | Foglio + Cornice bordata |

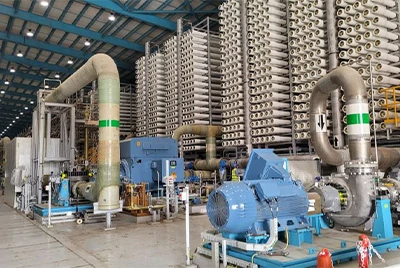

Desalinizzazione e trattamento delle acque
La presenza combinata di ioni cloruro e organismi biofouling nell'acqua di mare porta a una rapida corrosione dell'acciaio inossidabile. La rete di titanio commercialmente puro forma un film di passivazione stabile in ambienti di nebbia salina, prolungando significativamente la durata delle unità di prefiltrazione e dei sistemi ad osmosi inversa (RO).
Contattaci ora
Prodotto Consigliato
| Lega | Maglia | Tipo di tessitura | Diametro del filo (mm) | % Area aperta | Modulo di fornitura |
|---|---|---|---|---|---|
| Gr1 | 60 - 100 | Twill | 0.15–0.25 | 50 % | Rollio (10–30 m) |
Elettrolisi / Batteria e collettore di corrente
Applicazioni come l'elettrolisi cloro-alcalina, la generazione di idrogeno e le celle a combustibile richiedono un'elevata densità di corrente e una forte adesione del rivestimento. La rete in titanio di grosso spessore con rivestimento in platino/MMO è comunemente usata come elettrodi a rete in titanio, garantendo stabilità a lungo termine in ambienti elettrochimici difficili.
Contattaci ora
Prodotto Consigliato
| Lega | Maglia | Tipo di tessitura | Diametro del filo (mm) | % Area aperta | Modulo di fornitura |
|---|---|---|---|---|---|
| Gr1 | 10 - 30 | Crimpato / Tappetino | ≥ 0,50 | 30 % | Foglio + Bordato / Saldato a punti |

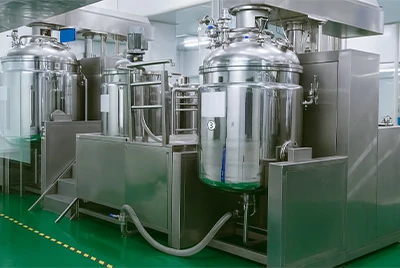

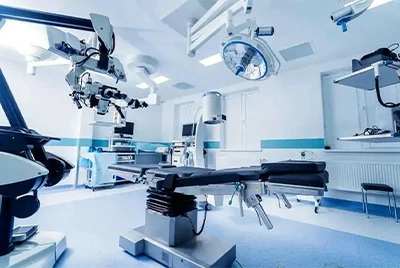

Medicale e farmaceutico
Gli ambienti di filtrazione medicale sono altamente sensibili al rilascio di ioni metallici e alla biocompatibilità. La rete in titanio ASTM F67 Gr1 tessuta di precisione con trama olandese garantisce una filtrazione ultrafine in ambienti sterili senza innescare risposte biologiche avverse o rigetto dell'impianto.
Contattaci ora
Prodotto Consigliato
| Lega | Maglia | Tipo di tessitura | Diametro del filo (mm) | % Area aperta | Modulo di fornitura |
|---|---|---|---|---|---|
| Gr1 | 120 - 200 | Olandese semplice | 0.05 | 20 % | Rotolo o foglio piccolo |

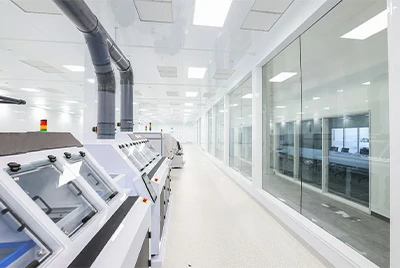

Semiconduttori ed elettronica per camere bianche
Le camere bianche richiedono materiali antistatici, schermanti EMI e anti-spargimento. La sottile rete metallica in titanio fornisce una conduttività stabile senza generazione di particelle, ideale per diffusori di flusso d'aria, pannelli per camere bianche e schermature protettive nell'elettronica di precisione.
Contattaci ora
Prodotto Consigliato
| Lega | Maglia | Tipo di tessitura | Diametro del filo (mm) | % Area aperta | Modulo di fornitura |
|---|---|---|---|---|---|
| Gr2 | 80 | Pianura + Crimpato | 0.12 | 35 % | Rotolo (Larghezza 1,5 m) |
Aerospaziale e ambienti ad alta temperatura
Bilanciare la leggerezza con la resistenza alla corrosione e al calore è fondamentale. La rete tessuta Ti-6Al-4V con struttura a cinque licci mantiene un'elevata resistenza specifica fino a 400 °C, adatta per diffusori di flusso di gas caldo, rinforzi strutturali o barriere EMI leggere.
Contattaci ora
Prodotto Consigliato
| Lega | Maglia | Tipo di tessitura | Diametro del filo (mm) | % Area aperta | Modulo di fornitura |
|---|---|---|---|---|---|
| Gr5 (Ti-6Al-4V) | 20 - 60 | Cinque licci | 0.40 | 35 % | Foglio (formato personalizzato) |
Hai bisogno di specifiche su misura o di un esempio di preventivo?
Fai clic sul pulsante qui sotto per metterti in contatto con i nostri ingegneri tecnici: ti forniremo una soluzione personalizzata entro 24 ore. Consulenza ingegneristica
Dal filo alla rete: le capacità di produzione integrate di Chalco
Catena di approvvigionamento completa · Controllato internamente

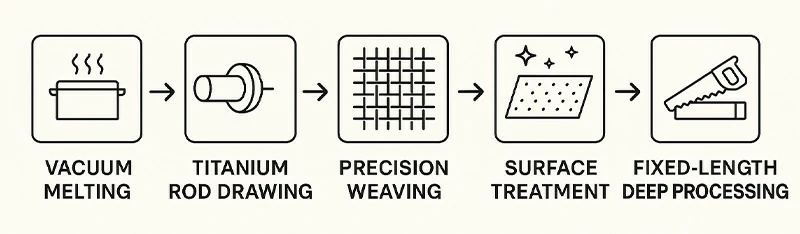

Dalla fusione sottovuoto → trafilatura di barre di titanio → tessitura di precisione → finitura superficiale → taglio personalizzato, Chalco completa internamente l'intera produzione di reti in titanio. Ciò garantisce un rigoroso controllo della qualità, tempi di consegna brevi ed evita ritardi o incongruenze tipici dell'esternalizzazione.
- Capacità annua > 500.000 m² (3 linee di tessitura automatizzate + 1 linea di saldatura dei bordi)
- Larghezza massima fino a 2 metri, lunghezza del rotolo fino a 30 metri: uno dei pochi fornitori in grado di produrre in serie reti in titanio ultra-larghe
Gamma completa di specifiche · Ampio inventario
- Numero di maglie: 0,2 mesh – 200 mesh (completamente coperto)
- Gradi di lega: Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 (inventario standard disponibile)
- Forme di fornitura: rotoli, fogli, rete incorniciata - semilavorati standardizzati per consegne rapide
- Tempi di campionamento: fino a 2 settimane
Sistema di Qualità · Doppia certificazione industriale
Completamente certificato dai sistemi di gestione della qualità ISO 9001 e AS9100
Ogni lotto consegnato con:

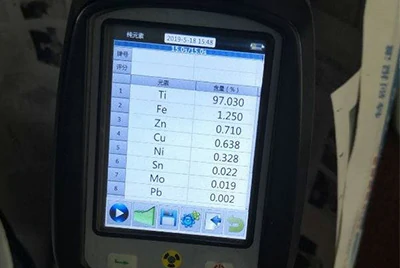

- Spettrometria di composizione chimica
- Rapporto sulle prove di trazione

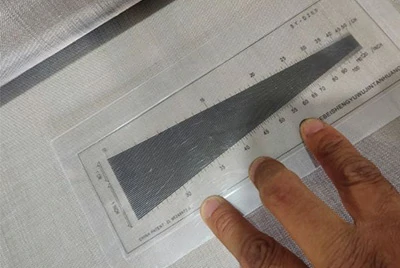

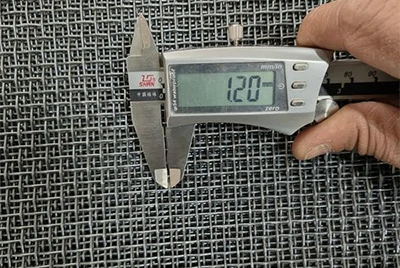

- Rapporto di verifica dell'apertura e del diametro del filo
Gli ordini medicali/aerospaziali possono includere la conformità ASTM F67 / F136 su richiesta
Capacità di trattamento superficiale
| Processo | Scopo e note |
|---|---|
| Saldatura dei bordi / Saldatura a punti | Antigraffio, migliora la resistenza del filo |
| Taglio laser / a getto d'acqua | Sagomatura ad alta precisione ±0,2 mm |
| Rivestimento Platinum / MMO | Per l'uso con elettrodo, l'adesione > 8 N/cm |
| Elettrolucidatura / Anodizzazione | Adatto per applicazioni mediche e camere bianche |

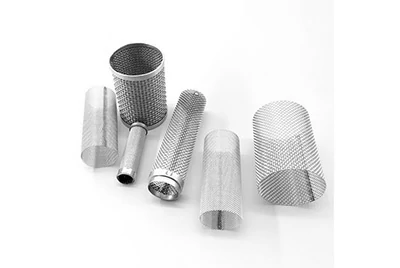

Elaborazione profonda e soluzioni personalizzate
Per soddisfare le diverse esigenze applicative, Chalco fornisce anche componenti in rete fabbricati pronti all'uso e strutture assemblate su misura. Dai dischi filtranti ai telai complessi, le nostre capacità di elaborazione approfondite vi aiutano ad accelerare l'integrazione dei prodotti e a soddisfare in modo efficiente le esigenze delle applicazioni finali.
Oltre ai prodotti standard, Chalco supporta anche disegni personalizzati, sviluppo funzionale e prototipazione di precisione. In combinazione con consegne rapide e capacità logistiche globali, garantiamo un'esecuzione del progetto senza soluzione di continuità, dalla progettazione all'implementazione.
Imballaggio e logistica globale
- Rotoli: carta resistente all'umidità + pellicola estensibile + scatola di compensato
- Fogli: Tampone EPE + Sacchetto sottovuoto + Cassa di legno fumigata
- Logistica: partner a lungo termine con DHL / FedEx per 5 giorni express, spedizione marittima con termini FCA / CIF, sdoganamento con un clic
La produzione di mesh integrata verticalmente e la consegna agile di Chalco ci consentono di supportare l'intero ciclo di vita del progetto, dai test pilota all'OEM su larga scala.
Richiedi un preventivoPreventivo rapido
Domande frequenti
Quali sono i principali vantaggi della rete metallica in titanio rispetto alla rete in acciaio inossidabile nelle applicazioni reali?
La rete metallica in titanio offre una resistenza alla corrosione superiore, un rapporto resistenza/peso e biocompatibilità. Supera significativamente le prestazioni dell'acciaio inossidabile in ambienti difficili come acqua di mare, cloro e soluzioni acide/alcaline. Il titanio è anche leggero e non magnetico, il che lo rende ideale per l'industria aerospaziale, medica e altri settori ad alte specifiche.
La rete in titanio è adatta ad ambienti estremi come l'acqua di mare o le alte temperature?
Sì. Il titanio forma naturalmente uno strato di passivazione stabile, che gli consente di mantenere l'integrità in mezzi ossidanti o leggermente riducenti, anche in caso di esposizione prolungata a nebbia salina, cloruri, acidi e alcali. È consigliato per l'uso a lungo termine fino a 400 °C e per l'esposizione a breve termine fino a 600 °C, ideale per scambiatori di calore, collettori di corrente e componenti marini.
Quali sono i tipi di trama comuni di rete metallica in titanio? In cosa differiscono nell'uso?
Le trame tipiche includono l'armatura semplice, l'armatura saia, l'armatura olandese (semplice/saia), a cinque licci e arricciata:
- Armatura semplice: per filtrazione generale
- Tessitura olandese: per una filtrazione ad alta precisione (ad es. farmaceutica)
- Cinque licci: più flessibile, adatto per l'avvolgimento o un'elevata resistenza alla fatica
Ogni trama influisce sull'accuratezza della filtrazione, sulla resistenza meccanica e sulla flessibilità: la selezione deve essere basata su condizioni operative specifiche.
Come calcolare la % di area aperta della rete in titanio?
Per l'armatura semplice, la formula approssimativa è:
%OA ≈ [A / (A + D)]² × 100%
Dove A = apertura, D = diametro del filo. Per le trame più complesse (twill, olandese), a causa delle varie disposizioni dei fili, si consiglia di utilizzare il calcolatore di aree aperte online di Chalco o di contattare il nostro team tecnico per una guida accurata.
In che modo la percentuale di area aperta influisce sulle prestazioni della mesh?
% Area aperta influenza direttamente la portata e la caduta di pressione:
- Elevata %OA: migliore permeabilità, minore perdita di pressione - ideale per la filtrazione dei fluidi
- Bassa %OA: supporto strutturale più elevato e distribuzione uniforme della corrente, ideale per substrati di elettrodi
I progettisti devono bilanciare resistenza e permeabilità in base all'applicazione.
È possibile fornire reti in titanio per elettrodi con rivestimenti in platino/MMO? E l'adesione del rivestimento?
Sì. Chalco fornisce reti in titanio rivestite MMO, inclusi rivestimenti a base di ossido di metallo misto (MMO) a base di platino, rutenio o iridio, progettate per l'elettrolisi, il trattamento delle acque, la produzione di cloro-alcali e le celle a combustibile. La nostra rete di titanio per elettrodi garantisce stabilità a lungo termine, distribuzione uniforme della corrente e adesione del rivestimento superiore a 8 N/cm. I rapporti di prova di pelatura ASTM D3359 sono disponibili su richiesta.
La rete in titanio è facile da saldare, formare o integrare con altri componenti?
I fili di titanio commercialmente puro sono saldabili a TIG o a punti con protezione a gas inerte; L'apporto di calore deve essere controllato per evitare l'ingrossamento del grano. Il titanio è più formabile dell'acciaio inossidabile: può essere piegato, bordato, laminato e abbinato facilmente a telai in acciaio inossidabile o portaelettrodi.
Quali standard rispettate? Potete fornire la certificazione ASTM F67 o AMS 4911?
Sì. La nostra rete in titanio è realizzata con materiali conformi alle norme ASTM B348, ASTM B265, ASTM F67 (grado medico) e AMS 4911 (aerospaziale). Forniamo analisi chimiche, rapporti meccanici e ispezioni di terze parti, se necessario. Per l'uso farmaceutico o aerospaziale, offriamo una produzione personalizzata con test su richiesta.
Come si garantisce la coerenza tra i lotti? La tracciabilità completa è supportata?
Chalco applica il tracciamento dei codici a barre e del numero di calore durante tutto il processo. Ogni lotto di mesh include test di trazione, analisi spettrale, verifica dell'apertura e registri di ispezione della larghezza del rotolo. È garantita la piena tracciabilità dal titanio grezzo alla rete tessuta. Supportiamo anche ispezioni di terze parti SGS, BV, TUV.
