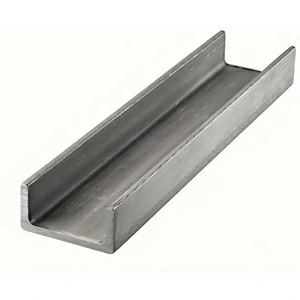

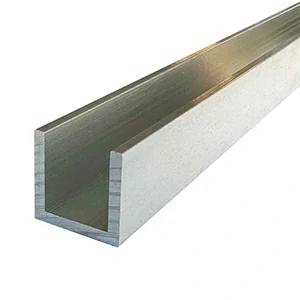

Titanyum U Kanalı
Titanyum u-kesitleri veya titanyum yapısal kanallar olarak da bilinen titanyum u-kanalları, tipik olarak ekstrüzyon veya sıcak haddeleme ile üretilen U-şekilli profillerdir. Yüksek sertliği hafiflik özellikleriyle birleştiren bu ürünler, gemi yapımı, havacılık destekleri, kimyasal ekipman çerçeveleri ve mimari giydirme cephe yapıları gibi yüksek korozyon direnci ve hafiflik gerektiren uygulamalarda yaygın olarak kullanılmaktadır.
Chalco'nun sertifikaları şunları sağlayabilir:
Çeşitli yüksek standartlı projelerde titanyum U-kanallarının istikrarlı performansını ve küresel uyumluluğunu sağlamak için Chalco, hammadde ve üretimden fabrika denetimine kadar tüm süreci sıkı bir şekilde kontrol ederek her zaman temel olarak uluslararası kalite sistemine bağlı kalır. Tüm ürünler izlenebilir ve eksiksiz üçüncü taraf test belgeleri sağlar.
Müşteri proje gereksinimlerine göre aşağıdaki sertifikaları sağlayabiliriz:
- ISO 9001: Tüm üretim sürecini kapsayan kapsamlı kalite yönetim sistemi
- AS9100: Havacılık endüstrisi için özel olarak tasarlanmış, uçak ve havacılık bileşenlerine uygulanabilen bir kalite sistemi
- IATF 16949: yeni enerji araçlarını ve demiryolu taşımacılığı uygulamalarını destekleyen otomotiv endüstrisi kalite standardı
- PED (Basınçlı Ekipmanlar Direktifi): Kimyasal ve basınç taşıyan yapı projelerinin ihracatı için geçerli olan AB Basınçlı Ekipmanlar Direktifi
EN 10204 3.1 malzeme sertifikaları, SGS/TÜV/BV üçüncü taraf denetim raporları, menşe şahadetnameleri ve RoHS/REACH uygunluk beyanları gibi ürünler ürünle birlikte sağlanabilir. Ayrıca proje denetim belgelerini ve uzun vadeli tedarik düzenlemelerini de destekliyoruz. Sertifika numuneleri ve teslimat listeleri talep etmek için lütfen bizimle iletişime geçin.
Popüler alaşım türleri
Chalco, denizcilik, havacılık, kimya ve inşaat gibi birçok alanın yapısal ihtiyaçlarını karşılamak için endüstriyel saf titanyum, α-β alaşımları ve özel amaçlı alaşımlar dahil olmak üzere çeşitli titanyum alaşım sınıflarında U şeklinde kanallar tedarik edebilir. Aşağıda önerdiğimiz çeşitli titanyum alaşımları ve bunların titanyum U-şekilli kanal ürünlerindeki tipik uygulamaları yer almaktadır:
2. Sınıf Titanyum U Kanalı titanyum u-şekilli kanallar, mükemmel deniz suyu korozyon direnci, iyi soğuk işlenebilirlik ve yüksek süneklik nedeniyle yaygın olarak kullanılmaktadır. Açık deniz platformları, su arıtma çerçeveleri ve kondenser destekleri gibi yapılara uygundurlar, klorür korozyonuna karşı direnç gösterirler ve hizmet ömrünü uzatırlar.
5. Sınıf Titanyum U Kanal titanyum, yüksek mukavemeti, yorulma direnci ve hafifliği nedeniyle havacılıkta yaygın olarak kullanılmaktadır. 5. Sınıf U-şekilli kanallar, uçak yük taşıyan yapılar, İHA kayar rayları ve yüksek hızlı araç çerçeveleri için idealdir ve sağlamlık, çatlama direnci ve yüksek sıcaklık performansı sunar.
Paladyum içerikli 7. Sınıf Titanyum U Kanalı titanyum u şeklindeki oluklar, klorür ve asidik korozyona karşı dayanıklıdır. Asitleme tankı destekleri, kimyasal kule çerçeveleri ve boru rafları için idealdirler ve kimya endüstrisi uygulamaları için Grade 2'den daha fazla dayanıklılık sunarlar.
12. Sınıf Titanyum U Kanalı titanyum U kanalları mükemmel kaynaklanabilirlik, ısı direnci ve galvanik korozyon koruması sunar. Özellikle elektrokimyasal olarak hassas veya yüksek sıcaklık, nemli ortamlarda ısı eşanjörleri, egzoz borusu braketleri ve basınçlı kap çerçeveleri için idealdirler.
Grade 23 Titanyum U Kanalı Grade 5'in ELI versiyonu olan titanyum u-kanalları, daha yüksek tokluk ve biyouyumluluk sunar. Hem gücün hem de saflığın çok önemli olduğu tıbbi cihaz braketleri, laboratuvar aletleri ve MRI uyumlu yapılar için idealdirler.
Öneriyi seçiçinde:
Farklı uygulama ortamlarının, titanyum u-şekilli kanalların alaşım performansı için farklı gereksinimleri vardır. Aşağıda, proje gereksinimlerini daha verimli bir şekilde karşılamanıza yardımcı olmak için kullanım senaryolarına dayalı önerilen seçim önerileri yer almaktadır.
- Deniz suyunda veya nemli ortamlarda kullanım için hem korozyona dayanıklı hem de ekonomik olan Gr2'nin seçilmesi tavsiye edilir.
- Yapısal mukavemet ve hafiflik için yüksek gereksinimler vardır. Havacılık veya yük taşıma durumları için uygun olan Gr5'in seçilmesi tavsiye edilir.
- Asit, alkali veya kimyasal ortamlarla uzun süreli temas için, çatlak korozyonuna karşı daha güçlü dirence sahip olan Gr7'nin seçilmesi önerilir.
Titanyum u-şekilli oluğun avantajları nelerdir?
- Güçlü korozyon direnci, korozyon önleyici kaplama olmadan uzun süre deniz suyuna ve kimyasal ortama maruz kalabilir
- Yüksek mukavemet-ağırlık oranı Paslanmaz çelikten yaklaşık %40 daha hafiftir ve yine de yüksek yükleri taşıyabilir
- Manyetik olmayan ve kıvılcım çıkarmayan, elektronik ekipmanlarda ve yanıcı ve patlayıcı ortamlarda kullanılabilir
- İyi yüksek sıcaklık dayanımı Grade 5, 400°C'ye kadar yüksek mukavemeti korur
- Uzun hizmet ömrü ve neredeyse hiç bakım gerektirmemesi, toplam yaşam döngüsü maliyetini önemli ölçüde azaltır
Farklı sektörlerdeki çözümler ve pratik vakalar

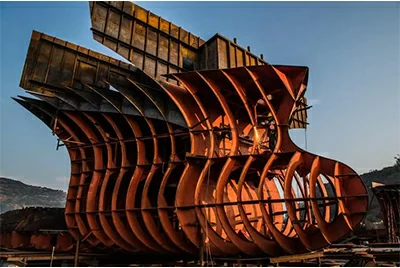

Gemi yapımı ve açık deniz mühendisliği
Titanyum U-şekilli kanallar genellikle yüzer platform korkuluklarında, güverte çerçevelerinde ve tuzdan arındırma ekipmanı braketlerinde kullanılır ve yüksek tuz püskürtme ortamlarına uzun süre maruz kaldığında bile sağlam ve güvenilir kalır.
Durum: Yerli bir açık deniz rüzgar enerjisi platformu, paslanmaz çelik braketleri değiştirmek için Grade 2 titanyum U-şekilli kanallar kullanır, 5 yıl boyunca korozyon kaydı olmaz ve bakım maliyetlerini yaklaşık %30 oranında azaltır.
Havacı -lık
Titanyum U-şekilli oluklar, yüksek mukavemet, ağırlık azaltma ve yorulma direnci dikkate alınarak uçak kabini kılavuz raylarında, uydu kabin çerçevelerinde ve İHA çerçevelerinde yaygın olarak kullanılmaktadır.
Kasa: Avrupalı bir havacılık parçaları üreticisi, hafif koltuk yapılarında kullanılmak üzere Grade 5 titanyum U kanalları satın aldı. Malzemeler alüminyum alaşımlarından %18 daha hafiftir ve 20.000 döngüyü aşan yorulma testlerinden geçmiştir.
Kimyasal ekipman
Klor-alkali tanklarının ve dekapaj ekipmanlarının destek yapısında, titanyum U şeklindeki oluklar, geleneksel paslanmaz çeliğin çok ötesinde, yüksek korozyona, yüksek sıcaklığa ve aralıklı darbe koşullarına dayanabilir.
Kasa: Meksika'daki büyük ölçekli bir tuzdan arındırma tesisi, 316L paslanmaz çelik yapısını Grade 7 titanyum U-kanallarıyla değiştirdi. 36 ay sonra hiçbir korozyon belirtisi görülmedi ve yıllık boya bakımı tamamen ortadan kaldırıldı, bu da üç yılda kümülatif 120.000 ABD Dolarının üzerinde tasarruf sağladı.
Mimari dekorasyon
Titanyum U-şekilli kanallar, kıyı giydirme cephe omurgaları, güneşlik yapıları vb. için kullanılır. İyi hava koşullarına dayanıklılık ve dekoratif özelliklere sahiptirler ve eloksal işlemi çeşitli renk seçenekleri sağlayabilir.
Vaka: Dubai, BAE'deki deniz manzaralı bir otel, cephe güneşlik cihazı için braket olarak, rüzgar, kum ve tuz püskürtme erozyonuna 5 yıldan fazla dayanabilen ve yine de pürüzsüz bir görünüm sağlayan titanyum U şeklinde oluklar kullanıyor.

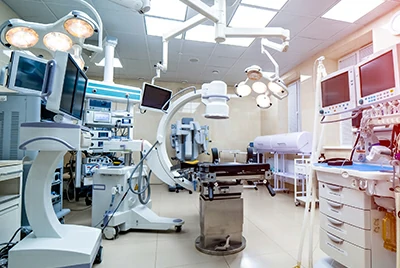

Tıbbi cihazlar
23. sınıf ELI titanyum U şeklindeki oluk, manyetik olmaması ve yüksek temizliği nedeniyle MRI ekipman çerçeveleri ve steril oda destek yapıları gibi yüksek standartlı tıbbi durumlarda yaygın olarak kullanılır.
Durum: Bir Alman tıbbi cihaz üreticisi, manyetik paraziti önlemek ve ekipmanın toplam ağırlığını %15 oranında azaltmak amacıyla X-ışını görüntüleme ekipmanı için paslanmaz çelik çerçeveler yerine titanyum U şeklinde kanallar kullanıyor.
Stokta birden fazla boyut mevcuttur
Chalco, çeşitli mühendislik yapılarının ihtiyaçlarını karşılamak için 20-100 mm göbek yüksekliklerini, 10-50 mm kanat genişliklerini ve 2-6 mm duvar kalınlıklarını kapsayan çok çeşitli titanyum U-şekilli kanallara sahiptir. Standart uzunluklar 3 m ve 6,0 m'dir ve özel kesimler de mevcuttur.
Tüm stok profiller hassas bir şekilde ekstrüde edilir ve titiz boyut toleranslarına göre düzleştirilir:
- Göbek yüksekliği / kanat genişliği toleransı ±0,5 mm
- Duvar kalınlığı toleransı ±0,3 mm
- Doğrusallık ≤0,5 mm/m
- Pürüzsüz yüzey ve düz kenarlar, doğrudan kaynak veya mekanik bağlantı için kullanılabilir
Stoktaki normal özellikler 48-72 saat içinde gönderilebilir. Müşterilerin zamandan tasarruf etmesine ve kurulum verimliliğini artırmasına yardımcı olmak için küçük parti özelleştirme ve kalıp açma hizmetlerini de destekliyoruz.
Ayrıntılı özellikleri, ağırlığı ve mevcut uzunlukları görüntülemek için lütfen stok boyutu ayrıntılarına tıklayın
Farklı malzemelerden yapılmış u şeklindeki oluklar arasındaki performans farkı ne kadar büyük?
Farklı malzemelerden yapılmış U şeklindeki kanallar, korozyon direnci, ağırlık, dayanıklılık ve kullanım ömrü açısından önemli ölçüde farklılık gösterir. Aşağıda titanyum, paslanmaz çelik ve alüminyum alaşımı arasındaki temel performans göstergelerinin bir karşılaştırması yer almaktadır:
| Karşılaştırma öğesi | Titanyum U-şekilli kanal (Sınıf 2 / 5) | Paslanmaz çelik U-şekilli kanal (304/316L gibi) | Alüminyum alaşımlı U-şekilli kanal (6061/6063 gibi) |
|---|---|---|---|
| Korozyon direnci | Son derece güçlü, deniz suyuna, asit ve alkaliye dayanıklı, kaplama gerektirmez | Orta, deniz kenarında çukurlaşma korozyonuna eğilimlidir, düzenli bakım gerektirir | Genellikle asit korozyonundan korkar ve anot veya kaplama korumasına ihtiyaç duyar. |
| Yoğunluk/ağırlık | Yaklaşık 4,5 g/cm³, paslanmaz çelikten daha hafif | Yaklaşık 8,0 g/cm³, en ağır | Yaklaşık 2,7 g/cm³, en hafif ama en zayıf |
| mukavemet | Ağır yüklere dayanmak için yüksek mukavemet (özellikle Sınıf 5) | Orta mukavemetli, geleneksel yapılarda yaygın olarak kullanılır | Düşük mukavemetli, kolay deforme olur, sınırlı yük taşıma kapasitesi |
| Yüksek sıcaklık performansı | 400°C hala %90'dan fazla mukavemeti koruyor | Yüksek sıcaklığa dayanıklı, ancak önemli termal genleşme ve büzülme ile | Mukavemet yüksek sıcaklıklarda hızla düşer ve yumuşaması kolaydır |
| Hizmet ömrü | 10 yıla kadar veya daha fazla, temelde bakım gerektirmez | Düzenli muayene ve pas giderme gereklidir | Oksitlenmesi kolaydır, düzenli bakım gerektirir |
| Maliyet ve fiyat/performans oranı | Başlangıç maliyeti yüksektir, ancak yaşam döngüsü maliyeti düşüktür, bu da uzun vadede daha uygun maliyetlidir | Orta maliyet, daha sonra bakım gerekir | Düşük maliyetli ancak sık bakım ve sınırlı hizmet ömrü |
Titanyum U kanalları aşırı korozyon, yüksek mukavemet veya uzun ömür gerektiren uygulamalar için ideal bir seçimdir. Özellikle açık deniz, havacılık, kimya ve tıp gibi zorlu endüstriler için çok uygundurlar. Seçiminiz konusunda kararsızsanız, ayrıntılı alternatif öneriler ve projeye özel çözümler sağlayabiliriz. Daha fazla teknik bilgi ve numune için lütfen bizimle iletişime geçin.
Chalco Titanium'un sağlayabileceği katma değerli hizmetler
Yüzey işleme
Titanyum U şeklindeki kanallar için kullanım ortamına ve görünüm gereksinimlerine göre esnek bir şekilde seçilebilen çeşitli yüzey işlemleri sunuyoruz.
Geleneksel işlem, oksit tabakasını çıkarmak ve yüzey temizliğini iyileştirmek için dekapajı içerir;
Sonraki kaplamaların yapışmasına yardımcı olan düzgün bir mat doku oluşturmak için kumlama;
Parlak tavlama işlemi, malzemeyi orijinal rengine ve parlaklığına kavuşturarak görsel efektler gerektiren yapısal parçalar için uygun hale getirir.

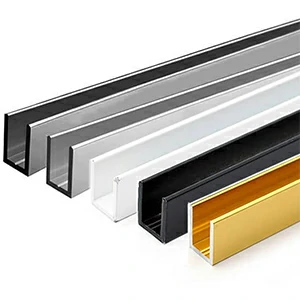

Ayrıca eloksal işlemi de yapabilmekteyiz ve yüzey rengi, mimari dekorasyonda ve görünür cephe yapılarında yaygın olarak kullanılan mavi, altın, gökkuşağı renkleri vb. olacak şekilde özelleştirilebilmektedir.
Hassas işleme
U-şekilli yuvalar, kanal açma, delme, uç yüz pah kırma vb. gibi karmaşık yapıları gerçekleştirebilen CNC, su jeti ile kesme, kanal frezeleme ve diğer yüksek hassasiyetli işlemler dahil olmak üzere olgun titanyum ikincil işleme yeteneklerine sahibiz.
Titanyum oluklu U-kanal yapıları için, titanyum köşebent çeliği, C-kanalı ve diğer profillerle entegre bağlantı elde etmek için müşteri çizimlerine göre arayüzleri veya delikleri prefabrike edebiliriz, bu da yerinde kurulum verimliliğini büyük ölçüde artırır ve mühendislik montaj maliyetlerini azaltır.
Ambalaj
Taşıma sırasında ürün güvenliğini sağlamak için çok katmanlı koruyucu ambalaj çözümleri kullanıyoruz.
Her bir titanyum U şeklindeki oluk önce ayrı ayrı PE film ile sarılır, ardından dış katman neme dayanıklı kraft kağıt ve köpük yastıklama ile kaplanır ve son olarak ürünün uzun mesafeli nakliye sırasında zarar görmemesini sağlamak için güçlendirilmiş ahşap bir kutuya paketlenir.
Ambalaj, farklı bölgelerdeki müşterilerin teslimat ihtiyaçlarını karşılamak için deniz taşımacılığı, hava taşımacılığı ve demiryolu taşımacılığı gibi çeşitli lojistik modlarına uygundur.
Kalite kontrol ve fabrika bilgileri
Gönderilen tüm ürünlere, ticari fatura, çeki listesi, menşe şahadetnamesi ve EN 10204 3.1 malzeme test raporu dahil olmak üzere eksiksiz kalite belgeleri eşlik eder. Ek müşteri gereksinimleri için SGS ve TÜV gibi üçüncü taraf testleri ayarlayabiliriz. Ayrıca proje inceleme ve izlenebilirlik ihtiyaçlarını karşılamak için özelleştirilmiş etiketleme, mürekkep püskürtmeli baskı ve ambalaj kodlamasını da destekliyoruz.
Stok boyutu ayrıntıları
| Karın yüksekliği H (mm) | Kanat genişliği B (mm) | Duvar kalınlığı T (mm) | Standart uzunluk (m) |
|---|---|---|---|
| 20 | 10 | 2 | 3.0 / 6.0 |
| 20 | 15 | 2.5 | 3.0 / 6.0 |
| 20 | 20 | 3 | 3.0 / 6.0 |
| 25 | 15 | 2.5 | 3.0 / 6.0 |
| 25 | 20 | 3 | 3.0 / 6.0 |
| 30 | 20 | 3 | 3.0 / 6.0 |
| 30 | 25 | 4 | 3.0 / 6.0 |
| 30 | 30 | 4 | 3.0 / 6.0 |
| 40 | 20 | 3 | 3.0 / 6.0 |
| 40 | 25 | 4 | 3.0 / 6.0 |
| 40 | 30 | 4 | 3.0 / 6.0 |
| 40 | 40 | 5 | 3.0 / 6.0 |
| 50 | 25 | 4 | 3.0 / 6.0 |
| 50 | 30 | 4 | 3.0 / 6.0 |
| 50 | 40 | 5 | 3.0 / 6.0 |
| 50 | 50 | 6 | 3.0 / 6.0 |
| 60 | 30 | 4 | 3.0 / 6.0 |
| 60 | 40 | 5 | 3.0 / 6.0 |
| 60 | 50 | 6 | 3.0 / 6.0 |
| 70 | 30 | 4 | 3.0 / 6.0 |
| 70 | 40 | 5 | 3.0 / 6.0 |
| 70 | 50 | 6 | 3.0 / 6.0 |
| 80 | 40 | 5 | 3.0 / 6.0 |
| 80 | 50 | 6 | 3.0 / 6.0 |
| 90 | 40 | 5 | 3.0 / 6.0 |
| 90 | 50 | 6 | 3.0 / 6.0 |
| 100 | 40 | 5 | 3.0 / 6.0 |
| 100 | 50 | 6 | 3.0 / 6.0 |
Yukarıdaki stok özellikleri Grade 2, Grade 5 ve Grade 7 titanyum alaşımlarında mevcuttur. Doğru boyutu veya alaşımı bulamazsanız, lütfen bizimle iletişime geçin. Mühendislik ihtiyaçlarınızı karşılamak için özel kesim hizmetleri sağlayabiliriz.
SSS
Titanyum U-şekilli oluğun fiyatını hangi faktörler etkiler?
Titanyum U-kanallarının fiyatı, titanyum hammadde piyasa koşulları, alaşım kalitesi, kesit boyutları, işleme yöntemi ve sipariş miktarı gibi faktörlerden etkilenir. Lütfen spesifikasyonlarınızı ve satın alma gereksinimlerinizi belirtin, size bir fiyat teklifi sunacağız ve en uygun maliyetli seçeneği önerelim.
Minimum sipariş miktarı nedir?
Stok boyutları minimum 25 kg'lık sipariş miktarını destekler, bu da onları prova veya küçük partili projeler için uygun hale getirir. Özel boyutlar veya standart dışı spesifikasyonlar genellikle minimum sipariş miktarı 500 kg'dır ve bu, modele ve işleme zorluğuna göre esnek bir şekilde müzakere edilebilir.
Ücretsiz numune verebilir misiniz?
Mühendislik projeleri veya uzun vadeli müşteriler için test veya değerlendirme amacıyla küçük numuneler (örneğin 100–200 mm) sağlayabiliriz. Bazı standart boyutlar, masrafları müşteriye ait olmak üzere veya teslimat sırasında nakliye ile ücretsiz olarak sağlanabilir. Mevcut numune boyutları ve düzenlemeleri hakkında bilgi almak için lütfen bizimle iletişime geçin.
Titanyum u-kanalları paslanmaz çelik parçalara kaynaklanabilir mi?
Evet, ancak farklı bir metal kaynak işlemi gereklidir. Kırılgan metaller arası bileşiklerin oluşumunu önlemek ve yapısal mukavemet ve kaynak güvenilirliğini sağlamak için titanyum kaynak teli, argon koruması ve kontrol ısı girişi kullanılması tavsiye edilir.
Kanal açma destekleniyor mu?
6 metre içindeki titanyum U şeklindeki yuvalarda hassas kanal açma, delme ve pah kırma gibi ikincil işlemler. Yuva boyutu toleransı ±0,2 mm dahilinde kontrol edilebilir.
Standart olmayan boyuttaki U-kanalının ağırlığı nasıl hesaplanır?
Teorik ağırlığı hızlı bir şekilde tahmin etmek için aşağıdaki hesaplama formülünü kullanabilir veya bize bir çizim gönderebilirsiniz, biz de 2 saat içinde eksiksiz bir PDF ağırlık hesaplama tablosu sağlayacağız.
Ağırlık hesaplama formülü:
kg / m = ρ × [2 × kanat genişliği × t + (göbek yüksekliği - 2t) × t] ÷ 1 000 000
içinde:
- ρ: yoğunluk (Sınıf 2 için 4510 kg/m³)
- Kanat genişliği: U şeklindeki oluğun sol ve sağ taraflarının genişliği (birim: mm)
- Göbek yüksekliği: orta dikey kısmın toplam yüksekliği (birim: mm)
- t: duvar kalınlığı (üç tarafta eşit kalınlık varsayılarak, birim: mm)
