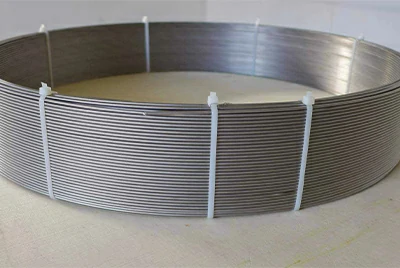

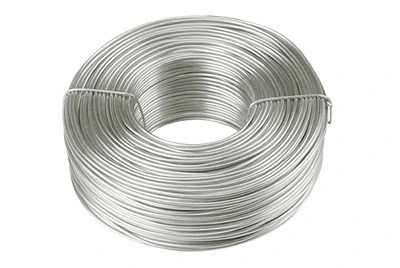

5. Sınıf Titanyum Tel (Ti-6Al-4V)
Gr5 Titanyum Tel , havacılık, 3D baskı ve üst düzey tıbbi uygulamalar için tercih edilen seçimdir. α+β titanyum alaşımı olarak üç temel avantajı bir araya getirir: yüksek mukavemet, hafiflik ve mükemmel korozyon direnci. Özgül mukavemeti, aynı ağırlıktaki 304 paslanmaz çeliğin yaklaşık iki katıdır ve yapısal ağırlığı önemli ölçüde azaltır.
Chalco Titanium, tamamı ASTM B863 / UNS R56400 / AMS 4928 standartlarına uygun Ø0,1 – 6 mm stok sunar.
Gr5 Titanyum Telin Özellikleri
| Alaşım | Gr5 /Ti 6Al 4V/ Grade 5 Wire |
|---|---|
| Tel Çapı | Ø0,10 mm – 10,00 mm (0,004 inç – 0,236 inç) |
| Ortak AWG | 24 AWG≈0,5 mm│18 AWG≈1 mm��14 AWG≈1,6 mm |
| Hoşgörü | Ø≤0.50 mm:±0.01 mm 0.50 <Ø≤ 1.50 mm:±0.02 mm Ø>1.50 mm:±0.03 mm |
| Koşul | Tavlı / Soğuk Çekilmiş |
| Yüzey | Parlak / Turşu / Cilalı |
| Bobin / Tedarik Formu | D100 / D200 / D300 Bobin Düz çubuklar (≤ 3 m) |
| Standart | ASTM B863 / UNS R56400 / AWS A5.16 (ERTi 5) / AMS 4954 / ISO 5832 3 |
Ortak AWG - mm Dönüşüm Tablosu
Yaygın satın alma boyutları şunları içerir: 14 AWG ≈ 1,63 mm, 18 AWG ≈ 1,02 mm ve 24 AWG ≈ 0,51 mm.
Teknik Özellikler ve Endüstri Standartları
Ti-6Al-4V Kimyasal Bileşimi (ASTM B863)
| Öğe | Ağırlık % |
|---|---|
| Alüminyum (Al) | 5.50 – 6.75 |
| Vanadyum (V) | 3.50 – 4.50 |
| Oksijen (O) | ≤ 0.20 |
| Azot (N) | ≤ 0.05 |
| Karbon (C) | ≤ 0.08 |
| Hidrojen (H) | ≤ 0.012 |
| Demir (Fe) | ≤ 0.40 |
| Titanyum (Ti) | Bakiye (Kalan) |
Not: AWS A5.16 ERTi-5 kaynak dolgu teli gereksinimleri için, hidrojen içeriği %0,010'≤ kadar daha fazla kontrol edilebilir ve düşük hidrojen seviyelerini sağlamak için vakumlu tavlama + inert gaz paketleme kullanılabilir.
5. Sınıf Çekme Dayanımı (Tavlanmış Durum)
| Mülk | Değer |
|---|---|
| Çekme Dayanımı (UTS) | ≥ 895 MPa (130 ksi) |
| Akma Dayanımı (YS -% 0.2 ofset) | ≥ 828 MPa (120 ksi) |
| Uzama | ≥ %10 |
Uygulanan Standartlar
- ASTM B863 — Titanyum ve Titanyum Alaşımlı Tel Standardı
- UNS R56400 — Ti-6Al-4V Kimyasal Sınıf
- AMS 4928 — Havacılık ve Uzay Yapısal Teli
- AWS A5.16 ERTi-5 — TIG/MIG Kaynak Teli (düşük H/O kontrolü gereklidir)
- AMS 4954 — Havacılık ve Uzay Kaynak Teli / Çubuğu
Not: Projeniz tıbbi sınıf Ti-6Al-4V ELI gerektiriyorsa, lütfen sorgulama sırasında belirtin. Chalco, ilgili ISO 5832-3 / ASTM F136 uyumlu malzeme sertifikalarını üretebilir ve sağlayabilir.
5. Sınıf Titanyum Telin Avantajları
- Süper Yüksek Özgül Güç: 304 paslanmaz çeliğin yaklaşık iki katı.
- Hafif: Çelikten %40 daha hafif, yoğunluk 4,43 g/cm³.
- Üstün Korozyon Direnci: Deniz suyu, klorürler ve kimyasal ortamlarda mükemmeldir.
- Yüksek Sıcaklık Kararlılığı: 300°C'ye kadar dayanıklıdır.
- İyi İşlenebilirlik ve Kaynaklanabilirlik: TIG / MIG kaynağı için uygundur.
5. Sınıf Titanyum Telin Tipik Uygulamaları

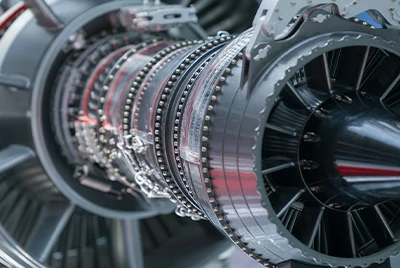

Havacılık ve Savunma
Spec: AWG 14-16 (1,3-1,6 mm)
Gr5 Titanyum Tel, uçak yapısal bileşenlerinde, motor aksesuarlarında ve bağlantı elemanlarında kullanılır. Hafifliği ve yüksek mukavemeti, yüksek sıcaklık ve aşındırıcı ortamlarda istikrarlı performansı korurken uçağın toplam ağırlığını önemli ölçüde azaltır.

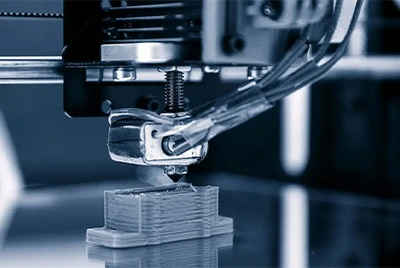

Eklemeli İmalat (3D Baskı)
Spec: AWG 14-18 (1,0-1,6 mm)
Gr5 Titanyum Tel, WAAM ve SLM 3D baskı için önemli bir malzemedir ve yüzey temizliği ve stabil bileşim ile katmanlar arası yapıştırma kalitesi sağlar. Büyük yapısal bileşenler ve karmaşık şekiller için doğruluk ve güç gereksinimlerini karşılar.
Tıbbi Cihazlar ve İmplantlar
Spec: AWG 22-30 (0,25-0,65 mm)
Gr5 Titanyum Tel, cerrahi aletlerde, ortopedik fikstürlerde ve dental titanyum telde kullanılır. Mükemmel biyouyumluluk ve korozyon direnci ile implant güvenliğini sağlar, metal alerjisi ve korozyon risklerini ortadan kaldırır ve proses uyumluluğunu artırır.

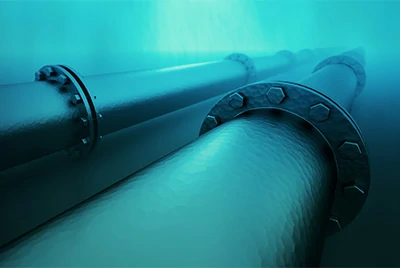

Kimyasal Ekipman ve Deniz Mühendisliği
Spec: AWG 16-20 (0,8-1,3 mm)
Gr5 Titanyum Tel, ısı eşanjörü bağlarında, katot askılarında ve deniz bağlantı elemanlarında kullanılır, paslanmaz çelik korozyonunu önlerken ve bakım maliyetlerini düşürürken klorür ve asidik ortamlara karşı kalıcı direnç sunar.
Üst Düzey Spor Ekipmanları ve Hassas Yaylar
Spec: AWG 14-16 (1,3-1,6 mm)
Gr5 Titanyum Tel, yaylarda ve spor aksesuarlarında kullanılır. Yüksek elastikiyet ve yorulma direnci ile, uzun süreli darbe ve döngüsel yükleme altında performans stabilitesini koruyarak ürün ömrünü önemli ölçüde uzatır ve ağırlığı azaltır.
Üretim Süreci ve Derin İşleme
Üretim süreci
Chalco Titanyum Tel üretimi, tutarlı kimyasal bileşim, boyutsal tolerans ve istikrarlı performans sağlamak için tamamen izlenebilir bir proses kontrolünü takip eder. Süreç şunları içerir:

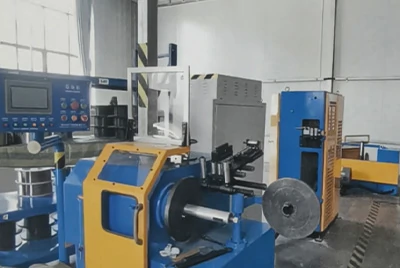

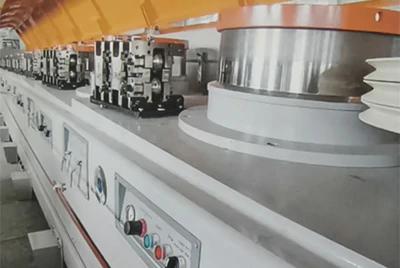

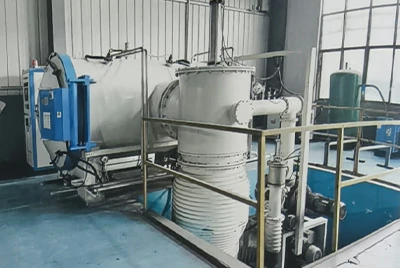

Vakumlu Eritme → İkincil Yeniden Eritme → Sıcak Dövme / Ekstrüzyon → Çoklu Soğuk Çekme Geçişleri (Parlak Çizim) → Vakumlu Tavlama → Yüzey Temizleme → Sarma / Boy Kesme
- Saflık Garantisi: VIM + VAR çift vakumlu eritme, O/H/Fe seviyelerinin standart limitlerin %20 altına kadar kontrol edilmesini sağlar
- Hassas Kontrol: ±0,01 mm'ye kadar kontrol edilebilen toleranslara sahip PLC kontrollü çekme ekipmanı
- Temizlik Süreci: Vakumlu tavlama + üçlü saflaştırma (Asitleme → Ultrasonik Temizleme → Argon Kurutma), yüzey oksit tabakası ≤ 0,3 μm
Gr1 Titanyum Tel için tavlanmış durum daha yaygındır ve patlayıcı kaplama, tıbbi uygulamalar ve titanyum tel örgü dokuma gereksinimlerini karşılamak için mükemmel süneklik sağlar.
Derin İşleme ve Teslimat Kabiliyeti
Teslimat Güvencesi: Standart spesifikasyonlar 4-6 hafta içinde teslim edilebilir ve numuneler 2 hafta gibi kısa bir sürede temin edilebilir.
Esnek Özelleştirme: Havacılık, medikal ve eklemeli üretim gibi çeşitli uygulama ihtiyaçlarını karşılamak için çeşitli tel çaplarını, bobin özelliklerini ve yüzey işlemlerini destekler.
Derin İşleme Hizmetleri:
- Uzunlamasına Kesim (tolerans ±0,5 mm)

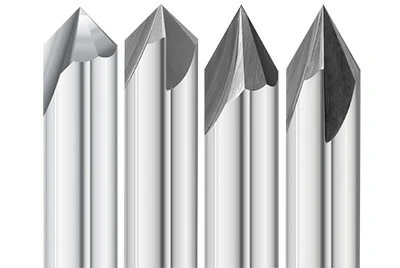

- Montaj verimliliğini artırmak için Pah Kırma / Hassas Taşlamayı Sonlandırın
- Ayna Parlatma (Ra ≤ 0.2 μm)

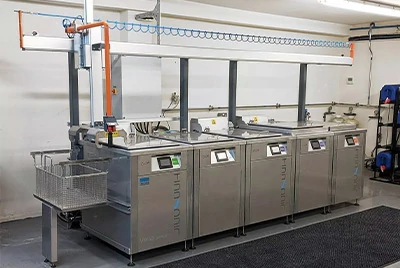

- Tıbbi Sınıf Ultrasonik Temizleme (Parçacık kalıntısı < 25 µm)
- Üçüncü Taraf Testleri: Gönderilere dahil olan SGS / BV sertifikası
Tedarikçi olarak Chalco Titanium avantajları
Tek seferde kalite ve sertifikasyon
ISO 9001 + AS9100D çift sistem sertifikaları, EN 10204-3.1 malzeme sertifikaları ve barkod izlenebilirliği ile birlikte. Gönderilerle birlikte sunulan SGS/BV üçüncü taraf raporları, her titanyum tel bobini için izlenebilirlik ve güvenilir kalite sağlar.
Stok ve Küçük Parti, Öngörülebilir Teslimat
0,10 – 6 mm arasındaki standart özellikler, minimum sipariş miktarı 1 kg olmak üzere uzun vadeli stoklarda mevcuttur ve numuneler 2 hafta içinde gönderilir. Acil projeler için malzeme kıtlığı nedeniyle üretim hattında kesinti olmamasını sağlayarak DDP/DAP kapıdan kapıya lojistiği destekliyoruz.
7/24 Mühendislik Desteği
AWG-mm dönüşümleri, kaynak parametreleri, ürün seçimi karşılaştırmaları ve diğer teknik konularda yardımcı olmak, iletişim ve deneme yanılma maliyetlerini azaltmak için günün her saatinde özel mühendisler mevcuttur.
Sertifika belgelerine veya gerçek zamanlı envantere mi ihtiyacınız var? Fiyat teklifi istemek için aşağıya tıklayın, Chalco Titanium aynı gün içinde bir çözüm sağlayacaktır.
Gr5 Titanyum vs Paslanmaz Çelik vs Gr2 Titanyum Tel

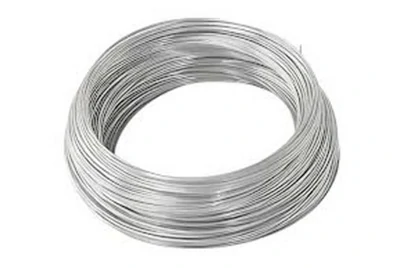

Gr5 Titanyum vs 304 Paslanmaz Çelik Tel
| Karşılaştırma Öğesi | Gr5 Titanyum Tel (Ti-6Al-4V) | 304 Paslanmaz Çelik Tel |
|---|---|---|
| Yoğunluk | 4,43 g/cm³ | 7,93 g/cm³ |
| Çekme dayanımı | ≥ 895 MPa | ≈ 520 MPa |
| Özgül Güç | ★★★ (Yüksek) | ★ (Düşük) |
| Korozyon Direnci | Mükemmel, klorürlere ve deniz suyuna dayanıklı | Orta, çukurlaşmaya eğilimli |
| Çalışma sıcaklığı | ≤ 300°C | ≤ 400°C |
| Özellik -lerini | Yüksek özgül mukavemet, hafiflik, yorulma direnci | Düşük maliyet, iyi işlenebilirlik |
| tipik uygulamalar | Havacılık ve uzay bağlantı elemanları, eklemeli imalat | Kimyasal askılar, genel bağlantı elemanları |

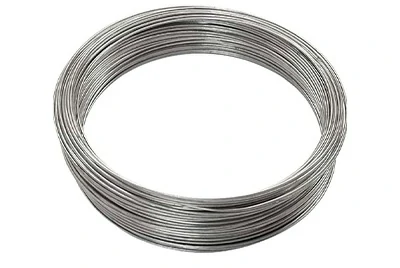

Gr5 Titanyum ve Gr2 Saf Titanyum
| Karşılaştırma Öğesi | Gr5 Titanyum Tel | Gr2 Saf Titanyum Tel |
|---|---|---|
| Çekme dayanımı | ≥ 895 MPa | ≥ 345 MPa |
| Uzama | ≥ %10 | ≥ %20 |
| Korozyon Direnci | İyi | Mükemmel |
| Özellik -lerini | Yüksek mukavemet, yüksek sıcaklık dayanımı | İşlenmesi kolay, uygun maliyetli |
| tipik uygulamalar | Havacılık ve uzay yapısal bileşenleri, yüksek gerilimli yaylar | Kimyasal ısı eşanjörleri, deniz suyu tuzdan arındırma ekipmanları |
SSS
Gr5 Titanyum Tel TIG/MIG kaynağı için kullanılabilir mi?
Evet, ancak AWS A5.16 ERTi-5 kaynak teli standardını karşılamalı ve yüksek saflıkta argon gazı koruması gerektirmelidir. Chalco, teli kaynak gereksinimlerine göre üretebilir, yoğun kaynaklar ve mükemmel korozyon direnci sağlamak için vakumlu tavlama, yüzey arıtma ve özel paketleme sunar.
Gr5 Titanyum Tel doğrudan 3D baskı için kullanılabilir mi?
Evet, özellikle WAAM ve LMD süreçleri için uygundur. Tel, temiz bir yüzeye ve homojen bir bileşime sahip olmalı ve hidrojen emilimini önlemek için kuru olarak saklanmalıdır.
Gr5 Titanyum Tel için hangi yüzey işlemleri mevcuttur?
Çeşitli proses ve endüstri gereksinimlerini karşılayan Parlak, Turşu, Cilalı ve tıbbi sınıf ultrasonik temizleme sunuyoruz.
Gr5 Titanyum Tel özellikleri AWG cinsinden ifade edilebilir mi?
Evet, standart olarak genellikle milimetre (mm) kullansak da, Kuzey Amerikalı kullanıcıların rahatlığı için AWG eşdeğerleri sağlayabiliriz. Yaygın dönüşümler:
- 14 AWG ≈ 1,63 mm
- 16 AWG ≈ 1,29 mm
- 18 AWG ≈ 1,02 mm
AWG dönüşüm tablosunun tamamına ihtiyacınız varsa, lütfen bizimle iletişime geçin.
