MMO Titanyum Hasır Anot
Güncel -leştirilmiş : Jul. 19, 2025MMO titanyum örgü anot (Karışık Metal Oksit Titanyum Mesh Anot), katodik koruma, su elektrolizi, klor üretimi, galvanik ve diğer alanlarda yaygın olarak kullanılan fonksiyonel bir anot malzemesidir. Yüzeyde kaplanmış yüksek performanslı değerli metal oksit katalizör tabakası ile endüstriyel sınıf saf titanyum GR1 veya GR2 matrisinden oluşur ve mükemmel iletkenliğe, korozyon direncine ve ultra uzun hizmet ömrüne sahiptir.
Neden MMO titanyum örgü anot seçmelisiniz?
Geleneksel kurşun anotlar, grafit anotlar veya ferrosilikon anotlar ile karşılaştırıldığında, MMO titanyum ağ anotlar aşağıdaki avantajlara sahiptir:
- Kolay kurulum ve basit yapı
- Uzun servis ömrü, tasarlanmış servis ömrü 75 yıldan fazla olabilir
- Düşük ve homojen kaplama dökülme oranı
- Klorür ile kirlenmiş betonda bile stabil performans
- Yüksek akım yoğunluklarında çalışabilme
- Kaplama iyileştirmesi yoluyla, nano ölçekli tahıl arıtması elde edilir, böylece kaplama ve alt tabaka daha iyi bağlanır ve elektrokatalitik etki daha güçlü olur
Mevcut ana proje yükseltme veya değiştirme seçiminde önemli bir bileşendir.
MMO titanyum örgü anot yapısı
MMO titanyum ağ anot (Karışık Metal Oksit Titanyum Ağ Anot) üç temel bileşenden oluşur: titanyum substrat, ağ geometrisi ve MMO katalitik kaplama. Üçü, anotun iletkenliğini, akım dağıtım verimliliğini ve hizmet ömrünü belirlemek için birlikte çalışır.
Titanyum substrat
Anotun temel malzemesi, ASTM B265'e göre ticari olarak saf titanyumdur (Derece 1 veya Sınıf 2). Titanyum, mükemmel korozyon direncine, iyi mekanik mukavemete ve düşük dirence sahiptir, bu da onu iletken bir taşıyıcı olarak ideal bir metal yapar.
Grade 1 titanyum daha saf, daha esnek ve şekillendirilmesi daha kolaydır, Grade 2 ise mekanik şok veya gerilim altında daha güçlü ve daha kararlıdır. Her ikisi de elektrolitik ortamda kimyasal olarak inert kalır ve anotun uzun süreli kararlı çalışmasını sağlar.
Kafes yapı tasarımı
Titanyum matris mekanik olarak genişletilir (Genişletilmiş Metal) veya düzenli gözeneklere sahip bir ağ veya ağ kayışı oluşturmak için bir ağa delinir. Yaygın delik tipi elmas şeklindeki deliklerdir ve standart boyutlar 2,5 × 4,6 mm, 1 × 2 mm, 3 × 5 mm vb.
Şebekenin varlığı, birim alan başına belirli yüzey alanını önemli ölçüde artırır, bu da direnci ve enerji tüketimini azaltırken akımı eşit olarak dağıtmaya yardımcı olur. Kullanım senaryosuna bağlı olarak, anot 10-76 mm bant genişliğine ve 0.9-2 mm kalınlığa işlenebilir ve beton tanklara, elektrolitik tanklara veya geniş alanlı yerleşim sistemlerine uyum sağlamak için levhalar, şeritler veya rulolar halinde tedarik edilebilir.
MMO katalitik kaplama
Titanyum ağın yüzeyine fırçalama, püskürtme veya termal bozunma yoluyla bir değerli metal kompozit oksit kaplama tabakası uygulanır. Bu kaplama, anotun işlevinin anahtarıdır. Genellikle RuO₂ , IrO₂ , Ta₂O₅ vb. gibi metal oksitlerin bir karışımıdır ve yüksek katalitik aktiviteye ve elektrokimyasal stabiliteye sahiptir.
Kaplama kalınlığı tipik olarak 5–15 μm'dir, eşit olarak dağılmıştır ve oksijen evrim potansiyelini (tipik değer 1,68 V≤) önemli ölçüde azaltabilen, akım verimliliğini artırabilen ve asit veya klorür iyonu korozyonuna direnebilen güçlü yapışma özelliğine sahiptir.
Farklı kaplama tiplerine sahip MMO titanyum örgü anot
MMO titanyum örgü anotun performansının özü, yüzeyindeki değerli metal oksit kaplamada yatmaktadır. Farklı katalitik kombinasyonlar, elektrokimyasal reaksiyon verimliliğini, korozyon direncini, uygulanabilir elektrolit tiplerini ve anotun hizmet ömrünü belirler. Aşağıdakiler, şu anda mevcut olan en yaygın kaplama türleridir.
Rutenyum-İridyum titanyum örgü anot
Rutenyum-iridyum sistemi şu anda en yaygın kullanılan MMO kaplama türüdür ve özellikle klor evrimi reaksiyonu (Cl ₂ evrimi) için uygundur. Klorun elektroliz verimliliğini önemli ölçüde artırabilen ve enerji tüketimini azaltabilen düşük bir çalışma voltajına ve kararlı bir reaksiyon potansiyeline sahiptir.
Rutenyum yüksek katalitik aktiviteye sahipken, iridyum iyi korozyon direnci sağlar. Bu tip anot, sodyum hipoklorit jeneratörlerinde, tuzlu su elektroliz cihazlarında, yüzme havuzu dezenfeksiyon sistemlerinde vb. yaygın olarak kullanılır. Klor içeren elektrokaplama işlemleri için de uygundur. Kaplama ömrü, sürekli kullanım ortamları için uygun olan 75 yıla ulaşabilir.

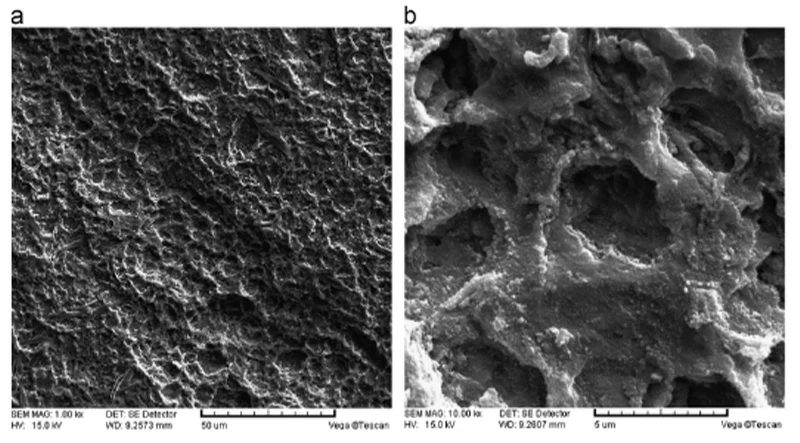

Rutenyum-iridyum-titanyum anodun ömrünün neden bu kadar uzun olduğunu incelemek için, hızlandırılmış ömür testinden sonra farklı büyütmelerde Ru / Ti numunesinin SEM mikrografları şunları ortaya çıkardı:
Düşük büyütme, RuO₂ / IrO₂ karışık kaplamanın yüzeyinin, belirgin bir soyulma veya mikro gözenek olmaksızın eşit olarak dağıldığı ve ideal bir sürekli ve yoğun film tabakası olduğu gözlemlenebilir. Bu yapı, akım yoğunluğunun büyük ölçekte düzgün bir şekilde iletilmesini sağlar.
Yüksek büyütme, IrO₂ parçacıklarının RuO₂ matrisine düzgün bir şekilde gömüldüğü ve parçacıklar arasında bir arayüzey pasivasyon tabakası oluşturduğu ve bu da kafesler arasındaki stres konsantrasyonunu etkili bir şekilde azalttığı gözlemlenebilir. Bu "nano ölçekli tahıl arıtma" ve "tane sınırı pasivasyonu" olgusu, yüksek stabilitesi ve uzun ömrü için mikroskobik temeldir.
İridyum-tantal titanyum örgü anot
Ir-Ta sistemi esas olarak nötr veya alkali hidroliz, anodik oksidasyon, elektrolitik organik reaksiyon, metal elektrodepozisyon ve diğer uygulamalarda yaygın olarak görülen oksijen evrimi reaksiyonu için kullanılır.
İridyum güçlü asit direncine sahipken, tantal oksit kaplamanın stabilitesini ve akım dağılımının homojenliğini artırabilir. Bu formül, aşırı pH ve yüksek voltaj şoklarına karşı daha dirençlidir ve yüksek stabilite gereksinimleri olan mühendislik projeleri için uygundur. Tipik tasarım ömrü 75 yıldan fazladır ve bu özellikle beton katodik koruma veya elektrolitik hücre ortamı için uygundur.
MMO titanyum örgü anot teknik parametreleri
Farklı kaplama türlerinin teknik parametreleri
| Kaplama Tipi | Akım yoğunluğu (uzun süreli ≤) | Kısa süreli akım yoğunluğu | Oksijen evrim potansiyeli | Kaplama kalınlığı | Hizmet ömrü | Uygulama Ortamı |
|---|---|---|---|---|---|---|
| Ru-Ir MMO | 110 mA/m² | 220 mA/m² | ≤ 1,65 V | 8–15 μ m | 75 10 yıldan fazla | Klorlu ortamlar (yüzme havuzları, elektrolize tuzlu su, katodik koruma) |
| Ir-Ta MMO | 110 mA/m² | 220 mA/m² | ≤ 1,68 V | 6–12 μ m | 75 yıldan fazla | Beton katodik koruma ve su arıtma sahası |
Farklı özelliklerin teknik parametreleri
| Şartname | Çıkış Akımı | Kafes boyutu (mm) | Tasarım hizmet ömrü (yıl) |
|---|---|---|---|
| 10 mm x 76 mm | 2,8 mA/m2 | 2,5 x 4,6 x 0,6 | 20, 30, 50, 75 |
| 13 mm x 76 mm | 3.5A / m2 | 2,5 x 4,6 x 0,6 | 20, 30, 50, 75 |
| 19 mm x 76 mm | 5,28A/m2 | 2,5 x 4,6 x 0,6 | 20, 30, 50, 75 |
| 1,10 m x 76 mm | 18,8A/m2 | 34 x 76 x 0,64 | 20, 30, 50, 75 |
| 1,20 m x 76 mm | 24,4A/m2 | 34 x 76 x 0,89 | 20, 30, 50, 75 |
| 1,20 m x 76 mm | 37.8A/m2 | 25 x 51 x 0,89 | 20, 30, 50, 75 |
MMO titanyum örgü anot uygulama durumları

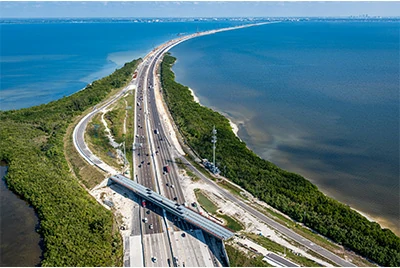

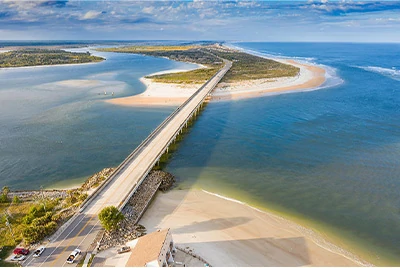

Howard Frankland Köprüsü ve Crescent Sahil Köprüsü, Florida
1987 yılından bu yana, bu iki çapraz deniz köprüsünün ayakları titanyum örgü ve titanyum şerit ICCP sistemleri ile donatılmıştır. 2009 yılındaki ek sözleşme, iskele kaplamasına yaklaşık 11.628 ft² (1.080 m²) titanyum ağ anot gömdü, tasarım akımı yoğunluğu 20 mA / m² ve 3.87 milyon ABD Doları bütçeyle. 2021 yılına kadar, ağ anotları >30 yıl boyunca hizmette olacak ve izlenen polarizasyon potansiyeli hala NACE – 850 mV standardını karşılayarak çelik korozyonunu önemli ölçüde geciktiriyor ve tam yükte çalışmayı sürdürüyor.

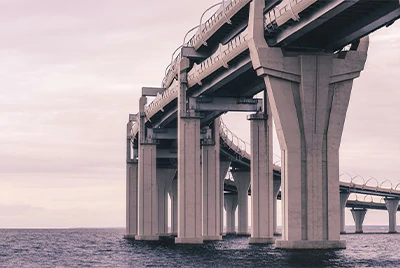

Norveç açık deniz beton köprüsü (ICCP 17-18 yıldır faaliyette)
17 yılı aşkın bir süredir hizmette olduktan sonra, bu açık deniz beton köprüsündeki gömülü titanyum ağ anotlar, kararlı akım çıkışı sağlamaya devam ediyor. Klorür konsantrasyonlarının %3-4'e ulaştığı gelgit bölgesinde, kaplama bozulmadan kalır ve çelik inşaat demiri potansiyeli -750 mV'un (SCE) üzerinde kalır ve katodik koruma standartlarını karşılar. Sistem uzun vadeli istikrar ve güvenilirlikle çalışır.

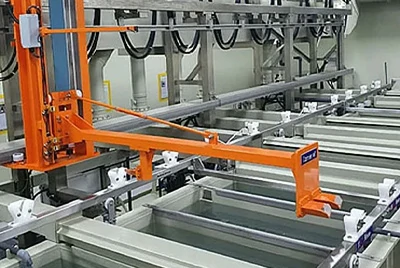

PCB asit bakır galvanik üretim hattı
Sürekli bir devre kartı kaplama hattı, geleneksel kurşun anodu bir Ru-Ir MMO titanyum ağ anot (patentli formül) ile değiştirdi. Ölçülen açık delik/yüzey kaplama kalınlığı oranı 1:1'e yakındır, akım verimliliği %8 oranında iyileştirilir ve 10.000 saatlik döngüden sonra düzgün akım dağılımı korunur; Kullanıcı, anot ömrünün kurşun folyoyu yenilemeye gerek kalmadan 5 yıldan fazla sürebileceğini doğruladı.

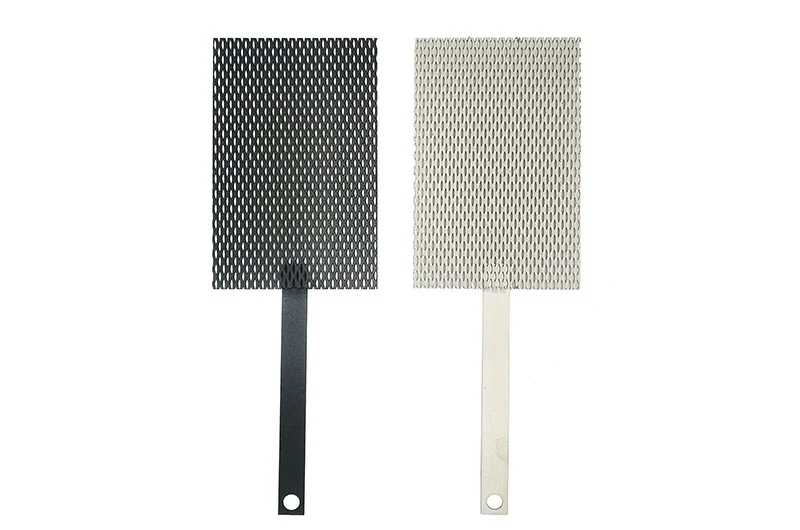

MMO titanyum örgü anot vs platin kaplı titanyum örgü anot
Çeşitli elektrokimyasal sistemlerde, MMO titanyum ağ anot ve platin kaplama titanyum ağ anot en yaygın iki anot türüdür. Her ikisi de titanyum alt tabakalar kullanır, iyi iletkenliğe ve korozyon direncine sahiptir, ancak kaplama bileşimi, uygulanabilir ortam, hizmet ömrü ve maliyet açısından belirgin farklılıklara sahiptir.
| Proje | MMO titanyum örgü anot | Platin kaplı titanyum örgü anot |
|---|---|---|
| Kaplama bileşimi | RuO₂ , IrO₂ , Ta₂O₅ gibi kompozit metal oksitler | Platin metal (Pt), elektrokaplama veya termal bozunma ile biriktirilir |
| Oksijen evrim potansiyeli | Yaklaşık 1,65–1,70 V | Yaklaşık 1,50–1,55 V (daha düşük) |
| Uygulanabilir medya | Deniz suyu, yüzme havuzları, beton koruması, elektrolitik tuzlu su gibi nötr/alkali/klorlu ortamlar | Güçlü asit, sülfürik asit, hidroflorik asit, galvanik çözelti gibi yüksek korozif ortamlar |
| İletken özellikleri | Mükemmel | Mükemmel (Platin değerli bir metaldir) |
| Elektrokatalitik aktivite | yüksek | Çok yüksek |
| Hizmet ömrü | 15–75 yıl (kaplamaya ve akım yoğunluğuna bağlı olarak) | 5–20 yıl (kaplama kalınlığının büyük etkisi vardır) |
| masraf | Düşük, büyük ölçekli uygulamalar için uygun | Pahalı (yüksek platin maliyeti), çoğunlukla yüksek hassasiyetli uygulamalarda kullanılır |
Uygun bir MMO titanyum örgü anot nasıl seçilir?
Uygulama ortamını belirtin
Deniz suyu ve elektrolitik tuzlu su gibi klor içeren ortamlar için Ru-Ir kaplama önerilir; Beton koruma sistemleri gibi nötr veya alkali ortamlar için Ir-Ta kaplama daha uygundur.
Akım yoğunluğunun ve ömrünün belirlenmesi
Genel tasarım akım yoğunluğu 110 mA/m²'yi geçmez, hizmet ömrü gereksinimi 20 yıldan fazla olduğunda, üreticinin hizmet ömrü verilerine atıfta bulunarak yüksek stabiliteye sahip bir kaplama seçilmelidir.
Uygun ağ boyutunu seçin
Ortak delik tipi 2,5×4,6 mm, kalınlık 0,9–2,0 mm, örgü kayış genişliği ve bobin uzunluğu yerleşim yöntemine göre özelleştirilebilir.
Kurulum yöntemini düşünün
Ekipman sistemleri çoğunlukla kaynaklıdır ve beton yapılar bağlanabilir veya yapıştırılabilir. Bazı anotlar, yeniden kullanıma elverişli olan kaplama onarımını destekler.
MMO titanyum örgü anotların ortak boyutları
| Ürün | Kalınlık | Boyut |
|---|---|---|
| Titanyum MMO Anot Mesh 0,9 mm Kalınlık x 100mm x 100mm | 0,9 mm | 100mm x 100mm |
| Titanyum MMO Anot Mesh 0,9 mm Kalın x 200mm x 200mm | 0,9 mm | 200mm x 200mm |
| Titanyum MMO Anot Mesh 1,0 mm Kalın x 25 mm x 25 mm | 1,0 mm | 25 mm x 25 mm |
| Titanyum MMO Anot Mesh 1,0 mm Kalın x 100mm x 100mm | 1,0 mm | 100mm x 100mm |
| Titanyum MMO Anot Mesh 1,0 mm Kalın x 200mm x 200mm | 1,0 mm | 200mm x 200mm |
| Titanyum MMO Anot Mesh 1,0 mm Kalınlık x 300mm x 300mm | 1,0 mm | 300mm x 300mm |
| Titanyum MMO Anot Mesh 1,2 mm Kalınlık x 100 mm x 200 mm | 1,2 mm | 100 mm x 200 mm |
| Titanyum MMO Anot Mesh 1,2 mm Kalın x 300mm x 300mm | 1,2 mm | 300mm x 300mm |
| Titanyum MMO Anot Mesh 1,5 mm Kalınlık x 100mm x 100mm | 1,5 mm | 100mm x 100mm |
| Titanyum MMO Anot Mesh 1,5 mm Kalın x 200mm x 300mm | 1,5 mm | 200mm x 300mm |
| Titanyum MMO Anot Mesh 2,0 mm Kalın x 200mm x 200mm | 2,0 mm | 200mm x 200mm |
| Titanyum MMO Anot Mesh 2,0 mm Kalın x 400mm x 400mm | 2,0 mm | 400mm x 400mm |
SSS
MMO titanyum örgü anotun hizmet ömrü ne kadardır?
Normal tasarım akım yoğunluğunda (≤110 mA/m²), kaplama tipine (örneğin, Ru-Ir veya Ir-Ta), çalışma ortamına (örneğin, pH değeri, klor içeriği) ve bakım koşullarına bağlı olarak hizmet ömrü tipik olarak 20-75 yıldır.
Hangi normal bedenleri sunuyorsunuz? Özelleştirebilir misin?
25×25 mm, 50×50 mm, 100×100 mm, 200×200 mm gibi düzenli boyutlar ve 0,9 mm ila 2,0 mm arasında değişen kalınlıklar sunuyoruz. Ayrıca müşteri çizimlerine göre özelleştirilmiş şekilleri, açılış formlarını ve kenar işlemlerini de destekliyoruz.
MMO kaplama hangi malzemeden yapılmıştır? Düşecek mi?
Yaygın olarak kullanılanlar, yüksek sıcaklıkta sinterleme veya fırçalama ile titanyum substrata sıkıca bağlanan rutenyum oksit (RuO ₂ ) ve iridyum oksit (IrO ₂ ) gibi değerli metal karışımlı oksitlerdir. Belirtilen akım yoğunluğu ve ortamda kullanıldığı sürece düşmesi kolay değildir.
MMO titanyum ağ anotları hangi uygulamalar için uygundur?
Katodik koruma sistemlerinde (köprüler, tüneller, depolama tankları), su elektrolizi, sodyum hipoklorit jeneratörleri, galvanik, deniz suyu arıtma, yüzme havuzu klorlama ve diğer alanlarda yaygın olarak kullanılmaktadır.
Yeniden kullanılabilir veya yenilenebilir mi?
Evet. Kaplama kullanımdan sonra aşınmışsa ancak titanyum alt tabaka sağlamsa, tüm anodu değiştirmeden kaplama onarım hizmetleri sağlayabiliriz, bu da uzun vadeli işletme maliyetlerini önemli ölçüde azaltabilir.
