التيتانيوم بيند الأنابيب

في البيئات ذات درجات الحرارة العالية أو الضغط العالي أو شديدة التآكل ، غالبا ما تفشل مكونات الأنابيب القياسية في تحقيق التوازن بين القوة وعمر الخدمة. توفر أنابيب ثني التيتانيوم مقاومة استثنائية للتآكل ومزايا هيكلية خفيفة الوزن ، مما يجعلها تستخدم على نطاق واسع في المعالجة الكيميائية والأنظمة البحرية ومعدات الطاقة وأنابيب الطيران. يساعد في تقليل الوزن الإجمالي للمعدات ، وإطالة عمر الخدمة ، والحفاظ على الدقة العالية والسلامة لخطوط أنابيب السوائل.

يوفر Chalco Titanium عملية تصنيع متكاملة تماما - من الذوبان والبثق والانحناء إلى الفحص - وتتوافق جميع المنتجات مع معايير ASTM B363 / ASTM B338. نقوم بالتصنيع وفقا لرسومات العملاء مع التحكم الدقيق في زوايا الانحناء وأنصاف الأقطار ، مما يضمن استقرار الأبعاد ، وقابلية اللحام والتسليم الفعال ، وتزويد المشاريع الهندسية بحلول أنابيب سبائك التيتانيوم الموثوقة والفعالة من حيث التكلفة.

شريط الاختيار السريع

تخصيص | نوع المنتج | درجة سبيكة

ما هو أنبوب ثني التيتانيوم؟

أنبوب ثني التيتانيوم عبارة عن أنبوب سبائك التيتانيوم عالي الدقة يتكون من أنبوب التيتانيوم غير الملحوم من خلال الانحناء البارد أو التسخين التعريفي (عملية الانحناء الساخن). على عكس الأكواع القياسية ذات الأبعاد الثابتة ، يمكن تخصيص أنابيب ثني التيتانيوم بالكامل وفقا لمتطلبات المشروع - بما في ذلك زاوية الانحناء ونصف قطر الانحناء (R) وطول الساق المستقيمة (طول الساق) - مما يجعلها مناسبة لتخطيطات الأنابيب المعقدة أو التركيبات داخل الأماكن الضيقة.

تجمع أنابيب ثني التيتانيوم بين الهيكل خفيف الوزن والقوة العالية ومقاومة التآكل الممتازة ، وتستخدم على نطاق واسع في أنظمة المبادلات الحرارية ، وتبريد مياه البحر ، وخطوط الأنابيب الكيميائية ، والخطوط الهيدروليكية للفضاء. إنها توفر مرونة وموثوقية أعلى في التصميم الهندسي ، وتعتبر ترقية مثالية لتجهيزات الأنابيب التقليدية من الفولاذ المقاوم للصدأ أو النحاس والنيكل.

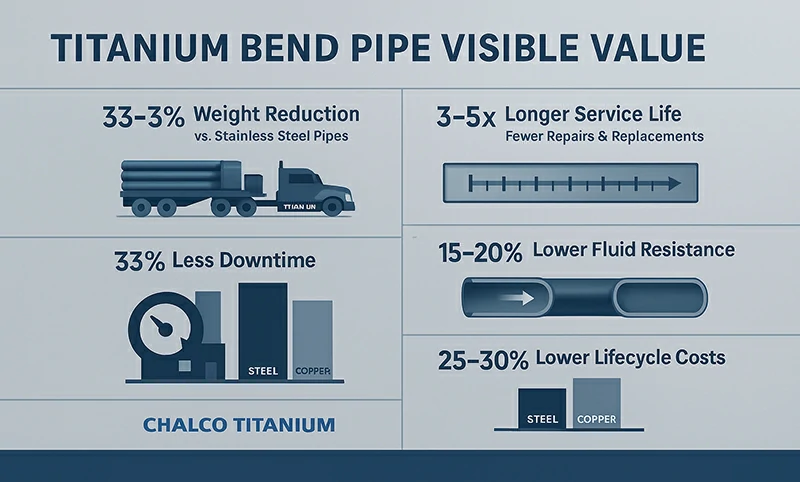

ما هي المزايا الأساسية لأنابيب ثني التيتانيوم؟

تتجاوز قيمة أنبوب ثني التيتانيوم "مقاومة التآكل". إنه يمكن الأنظمة الهندسية من العمل في حالة أخف وزنا وأكثر استقرارا وأطول أمدا ، مما يؤدي إلى تحقيق عوائد طويلة الأجل من استبدال واحد.

مع نفس القوة الهيكلية ، يقلل أنبوب الانحناء المصنوع من التيتانيوم من الوزن الإجمالي بنسبة 30٪ -40٪ مقارنة بأنابيب الفولاذ المقاوم للصدأ ، مما يقلل بشكل كبير من تحميل المعدات وتكاليف النقل.

في الأنظمة الكيميائية ومياه البحر ، يكون عمر الخدمة أطول من 3-5 مرات من الفولاذ الكربوني ، مما يقلل من إيقاف الصيانة بما يصل إلى مرتين في السنة.

في أنظمة المبادلات الحرارية ، يعمل سطحه الداخلي الأملس الخالي من التجاعيد على تحسين كفاءة السوائل بنسبة 15٪ -20٪ ، مع الحفاظ على ضغط ثابت ومعدل تدفق.

باستخدام ثني مغزل CNC ، يتم التحكم في دقة زاوية الانحناء في حدود ±0.5 درجة ، مع الحد الأدنى من البيضاوية وحواف اللحام النظيفة ، مما يسمح بالتثبيت المباشر دون معالجة ثانوية.

هذا يعني أن العملاء لا يتلقون فقط تركيبات الأنابيب ، ولكن حلا كاملا يقصر وقت البناء ويقلل من تكاليف التشغيل.

يتحكم Chalco Titanium في العملية برمتها داخل الشركة - من سبيكة التيتانيوم إلى أنبوب الانحناء النهائي. يتم الحصول على جميع الأنابيب الخام وفقا ل ASTM B338 ، ويتم فحص أنابيب الانحناء النهائية وتسليمها وفقا لمتطلبات ASTM B363 والرسم ، مصحوبة بشهادة EN 10204 3.1 ، مما يضمن قرارات هندسية أكثر شفافية وموثوقية.

المواصفات (الزاوية والأبعاد)

نقيس أبعاد الانحناء بناء على نصف قطر الخط المركزي (CLR) ، حيث R = عامل × OD. يتم قياس زاوية الانحناء من خط الوسط لضمان الاتساق التام مع الرسومات الهندسية.

• القطر الخارجي (OD): 5-114.3 مم (1/4 بوصة - 4 بوصة)
• سمك الجدار (WT): 0.5-15 مم (عادة 1-2 مم)
• نصف قطر الانحناء (R): 1D / 1.5D / 2D / 3D / 5D / 10D / حسب الطلب
• زاوية الانحناء (θ): 15 درجة / 30 درجة / 45 درجة / 60 درجة / 90 درجة / 135 درجة / 180 درجة (قابلة للضبط باستمرار)
• طول الساق (نهايات مستقيمة): 7 "/ 9" / حسب الطلب (أرجل متساوية أو غير متساوية)
• دقة الزاوية: ±0.5 درجة ؛ تحمل نصف القطر: ±1٪ أو ±0.5 مم (أيهما أكبر)
• البيضاو: ≤8٪ ؛ ترقق الجدار: ≤10٪ (حسب OD / WT / R)
• أشكال النهاية: PE (نهاية عادية) / BE (نهاية مشطوفة 37.5 درجة) / قطع حسب الطول
• حالة التسليم: مخلل ونظيف ، جاهز للحام

المعلومات المطلوبة للاستفسار: OD × WT ، R / CLR ، الزاوية ، طول الساق ، نوع النهاية (PE / BE / القطع) ، درجة السبيكة ، الكمية ، متطلبات الفحص ووقت التسليم.

بناء على قدرات الأبعاد المذكورة أعلاه ، يمكننا تخصيص أشكال هندسية متعددة وفقا للرسومات. يتم عرض التكوينات النموذجية أدناه.

أنواع المنتجات

تتوفر جميع الأمثلة أدناه ضمن نطاق زاوية OD / WT / R / المحدد في هذه الصفحة ، وهي قابلة للتخصيص بالكامل لكل رسومات ويتم توفيرها في حالة جاهزة للحام.

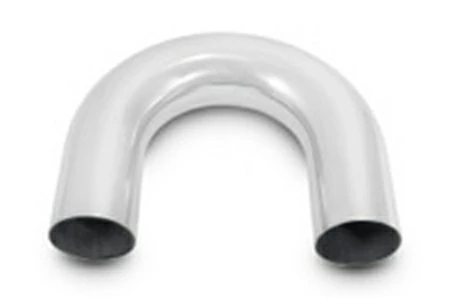

التيتانيوم يو بيند

التيتانيوم J بيند

45 درجة منحنى التيتانيوم

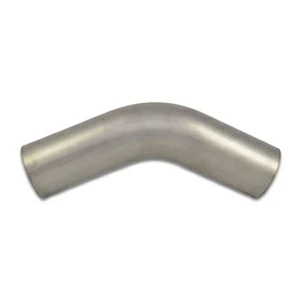

60 درجة التيتانيوم بيند

90 درجة منحنى التيتانيوم

180 درجة منحنى التيتانيوم

بيند التيتانيوم Piggable

أنبوب التيتانيوم نصف القطر الصغير

أنبوب التيتانيوم المنحني ذو الجدار الرقيق

درجات السبائك

نحن نستخدم فقط أنابيب التيتانيوم التي تتوافق مع ASTM B338 كمواد خام ، ويتم إجراء جميع عمليات الانحناء والفحص وفقا لمعيار ASTM B363 ، مع شهادات EN 10204 3.1 المقدمة عند التسليم.

الدرجات الستة التالية هي خيارات طويلة الأجل ومستقرة ومعتمدة هندسيا يمكن مطابقتها بسرعة بناء على متطلبات المتوسط ودرجة الحرارة والقوة.

•

  الصف 1 (CP1) التيتانيوم بيند الأنابيب أعلى ليونة ، مناسبة للأنابيب ذات الجدران الرقيقة وأنصاف أقطار الانحناء الصغيرة (نصف قطر صغير) مع تشكيل خطوة واحدة. تستخدم في أنظمة العادم خفيفة الوزن ، وخطوط السوائل ذات الضغط المنخفض ، والتركيبات المدمجة ذات المساحة المحدودة. يوفر كفاءة تجميع عالية واتساق تشوه ممتاز. ملاحظة الاختيار: الأفضل لتطبيقات "الجدران الرقيقة + نصف قطر صغير + ضغط منخفض" ؛ مثالي عندما يكون المظهر والتوحيد.

•

  الصف 2 (CP2) التيتانيوم بيند الأنابيب قوة متوازنة وقابلية للتشكيل. الخيار الأكثر شيوعا للمبادلات الحرارية وأنظمة تبريد مياه البحر. تستخدم على نطاق واسع في الانحناءات على شكل حرف U ، والمكثفات ، وخطوط الأنابيب الكيميائية المقاومة للتآكل ، مع قابلية لحام جيدة وكفاءة من حيث التكلفة. ملاحظة الاختيار: يفضل للوسائط العامة ودرجة الحرارة المحيطة أو المعتدلة والمشاريع التي تتطلب توازنا بين عمر الخدمة والتكلفة.

•

  الصف 5 (Ti-6Al-4V) أنبوب ثني التيتانيوم نسبة عالية من القوة إلى الوزن ، مناسبة لخطوط الضغط الهيكلية عالية الحمل ، مثل أنظمة الطيران والدفاع الهيدروليكية / الوقود. يضمن القوة مع التحكم في الوزن - مثالي للمكونات الهامة. ملاحظة الاختيار: يحتاج نصف قطر الانحناء الصغير إلى التقييم وعادة ما يكون ≥2D ؛ اختر متى يتم إعطاء الأولوية لحياة القوة والتعب.

•

  الصف 7 (Ti-PD) التيتانيوم بيند الأنابيب التيتانيوم مع البلاديوم المضاف ، مما يحسن بشكل كبير من مقاومة البيئات الحمضية والغنية بالكلوريد. مناسبة للمعالجة الكيميائية ومعالجة مياه البحر وأنظمة التعرض للكلور على المدى الطويل. ملاحظة الاختيار: يفضل لبيئات الكلوريد شديدة التآكل أو طويلة الأجل حيث تكون المتانة والاستقرار أمرا أساسيا.

•

  الصف 9 (Ti-3Al-2.5V) التيتانيوم بيند الأنابيب قوة عالية ، سهلة الانحناء واللحام ، توحيد ممتاز للجدران الرقيقة. تستخدم على نطاق واسع في أنابيب الفضاء ، ومكونات الحركة الدقيقة ، والأنظمة الحساسة للوزن ؛ أداء مستقر في ثني المغزل. ملاحظة الاختيار: مثالية لاحتياجات الانحناء "ذات الجدار الرقيق + الدقة العالية + الموثوقية" ؛ حل متوازن لنصف قطر صغير واتساق عالي.

•

  الصف 12 (Ti-0.3Mo-0.8Ni) أنبوب ثني التيتانيوم مقاومة ممتازة للتآكل وقابلية اللحام في البيئات البحرية والكلور الدافئ ، مع نطاق أوسع لتحمل درجة الحرارة. تطبق في الهندسة البحرية ومحطات الطاقة الحرارية وحلقات تبريد محطات الطاقة مع متطلبات التشغيل المستمر. ملاحظة الاختيار: يفضل عندما يحتوي الوسيط على الكلور أو درجة حرارة مرتفعة ، ويلزم وجود خدمة مستقرة طويلة الأجل.

لست متأكدا من الدرجة التي تختارها؟ أرسل لنا معلمات التشغيل الخاصة بك ، وسنقدم توصيات مادية واقتراحات الحد الأدنى لنصف قطر الانحناء.

اقتباس سريع

التطبيقات وحالات الاستخدام

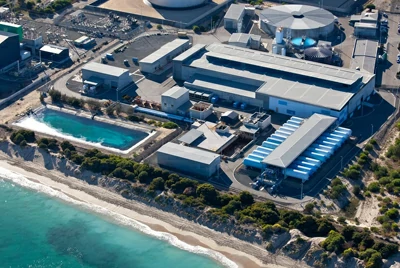

المعالجة الكيميائية ومعالجة مياه البحر

في الوسائط الغنية بالكلوريد ذات الحموضة / القلوية المتقلبة ، تكون التركيبات القياسية عرضة للتآكل والشقوق. استخدام أنبوب ثني التيتانيوم (R = 2D-5D ، U-bend شائع الاستخدام) يقلل من الوزن الإجمالي للنظام بنسبة 30٪ -40٪ ، ويحافظ على بيضاوية منخفضة عند نهايات المبادل الحراري ، ويطيل عمر الخدمة إلى 3-5 أضعاف عمر الفولاذ المقاوم للصدأ ، ويقلل من عمليات الإغلاق السنوية بنسبة 40٪ تقريبا.

الدرجات المشتركة: الصف 2 / الصف 7 / الصف 12

طاقة · توليد الطاقة · الغاز الطبيعي المسال

تتعايش درجات الحرارة المرتفعة والضغط العالي والكلوريدات الدافئة ودورات التشغيل الطويلة في هذا القطاع. تستخدم الانحناءات الحثية (R = 2D-5D) لأنظمة خطوط الأنابيب الرئيسية ، بينما يتم تطبيق انحناءات مغزل نصف قطرها الصغير في الخطوط الفرعية. تمتد فترات الصيانة بمقدار 2-3 مرات ، وتنخفض التكلفة الإجمالية لدورة الحياة بحوالي 25٪ -30٪.

الدرجات المشتركة: الصف 2 / الصف 12

الفضاء

تتطلب الحلقات الهيدروليكية والوقود والتبريد كلا من البناء خفيف الوزن ودقة الأبعاد. يقلل ثني المغزل (1D-3D) مع التحكم في الجدار الرقيق من وزن النظام بحوالي 40٪ ، مع ضمان تناسق عالي الأبعاد.

يتم اختيار الدرجة 5 للأقسام الحاملة الحرجة ، بينما تستخدم الدرجة 9 عادة لأحزمة الأنابيب العامة.

السيارات ورياضة السيارات

تتطلب أنظمة العادم وأنابيب التوربو جدارا داخليا سلسا وانحناءا مستقرا. يضمن ثني المغزل أنابيب بيضاوية منخفضة خالية من التجاعيد ، مما يؤدي إلى مقاومة تدفق أقل بنسبة 15٪ إلى 20٪ ، مع أداء صوتي ومتانة محسن.

الدرجات المشتركة: الصف 1 / الصف 2 / الصف 9

معدات طبية

تتطلب التطبيقات النظافة وإمكانية التتبع والتشكيل المتحكم فيه. يتم تسليم أنابيب ثني التيتانيوم في حالة جاهزة للحام ، مع شهادات EN 10204 3.1 وسجلات NDT كاملة ، ومناسبة لنقل السوائل والدعم الهيكلي في الأنظمة الطبية.

الدرجات الشائعة: الصف 2 (الاستخدام العام) ، يمكن النظر في الصف 5 اعتمادا على متطلبات المشروع.

التصنيع ومراقبة الجودة

بناء على الرسومات الهندسية ، تم تصميم أدوات الانحناء وفقا لنصف قطر خط الوسط (CLR) وتكديس الأبعاد. يتم اختيار القوالب والمغزل المقابلة لتتناسب مع التصميم. بعد الانحناء ، يخضع الأنبوب للتنظيف والتخليل والتحضير النهائي ، يليه اختبار NDT والتسرب لضمان تسليمه في حالة جاهزة للحام.

وفقا لإمكانيات زاوية الانحناء OD / WT / R في هذه الصفحة ، نستخدم عمليتي الانحناء التاليتين لتتناسب مع ظروف التشغيل المختلفة.

الانحناء المغزل

مصممة للأنابيب ذات الجدران الرقيقة والانحناءات ذات نصف القطر الصغير ، باستخدام المغزل ، وقوالب المشبك ، وقوالب الضغط ، وقوالب المساحات للتحكم في تدفق المعادن ، وقمع التجاعيد والبيضاوية. مناسبة للتخطيطات الضيقة 1D-3D والتجميعات عالية الاتساق.

قيم التحكم النموذجية: دقة الزاوية ±0.5 درجة ، تحمل نصف القطر ±1٪ أو ±0.5 مم ، البيضاوية ≤8٪ ، ترقق الجدار ≤10٪. وهذه أهداف نموذجية ويمكن تعديلها استنادا إلى OD/WT/R ومسار العملية، رهنا بالموافقة التقنية.

الانحناء التعريفي الساخن

تستخدم لخطوط الأنابيب الصناعية ذات الجدران السميكة أو ذات القطر الكبير ، حيث يتم تسخين شريط ضيق من الأنبوب بالحث ثم تبريده بطريقة خاضعة للرقابة. هذا يقلل من الركض والإجهاد المتبقي ، ويعزز سلامة المقطع العرضي ، ويتم تطبيقه بشكل شائع في خطوط الأنابيب الصناعية والبحرية 2D-5D.

ميزات العملية: قوة تشكيل منخفضة ، احتفاظ ممتاز بالقسم ، مثالي للحام اللاحق والتركيب في الموقع.

تشطيب ما بعد الانحناء

بعد الانحناء ، تخضع الأنابيب للتنظيف بالموجات فوق الصوتية والتخليل الحمضي. تتضمن التكوينات الطرفية نهاية عادية (PE) أو نهاية مشطوفة 37.5 درجة (BE) أو قطع حسب الطول لكل رسم. يمكن تطبيق علاج تخفيف التوتر إذا لزم الأمر لضمان استقرار الأبعاد وقابلية اللحام. يتم تسليم جميع المنتجات نظيفة وجاهزة للحام ، مما يلغي المعالجة الثانوية ويقلل من وقت تعطل التثبيت.

الاختبار والإصدار

يتم إجراء الاختبارات غير المدمرة واختبار التسرب وفقا لمتطلبات المشروع ، بما في ذلك PT (اختبار الاختراق) و UT (اختبار الموجات فوق الصوتية) و RT (اختبار التصوير الشعاعي) واختبارات الضغط أو ضيق الهواء. يتم تزويد كل دفعة بشهادات المواد EN 10204 3.1 ، وتقارير الأبعاد ، وسجلات NDT ، وعلامات واضحة لرقم الحرارة ورقم الدفعة ، مما يضمن إمكانية التتبع الكامل والموثوقية طويلة الأجل في الخدمة.

لماذا تختار تشالكو تيتانيوم

المعدات والقدرات

تدير Chalco Titanium مركز ثني الأنبوب CNC الخاص بها ، وهو مجهز بمغزل مخصص ومكتبات قوالب تغطي أنصاف أقطار الانحناء 1D - 10D. يتم دمج خطوط القطع بالليزر والشطف الأوتوماتيكي (37.5 درجة BE) والتنظيف بالموجات فوق الصوتية والتخليل بشكل كامل. تتم العملية الكاملة - الانحناء والقطع والتنظيف والفحص والتعبئة - في نفس المنشأة.

الجودة والاتساق

تم تصميم حلول الأدوات وفقا لمواصفات الرسم ويتم قفل معلمات العملية الحرجة. يتم تسليم جميع الانحناءات في حالة جاهزة للحام مع أسطح نظيفة ونهايات اختيارية PE / BE / قطع حسب الطول. يتم توفير تقارير فحص الأبعاد وسجلات NDT مع الشحن. تضمن العبوة القياسية (حاجز الرطوبة + أغطية واقية + صناديق خشبية للتصدير) الاستقرار أثناء النقل والتجميع في الموقع.

المعايير والامتثال

يتم تصنيع الأنابيب الخام وفقا لمعيار ASTM B338 ، ويتم إنتاج أنابيب الانحناء النهائية وفحصها وفقا لمعيار ASTM B363. يمكن أن يتوافق العرض أيضا مع متطلبات ASME / DIN / EN. يتضمن كل تسليم شهادات EN 10204 3.1 مع إمكانية تتبع الحرارة ورقم الدفعات. بالنسبة للمشاريع التي تتطلب معايير خاصة (مثل الفضاء أو الطب) ، يمكن توفير وثائق العمليات وسجلات مراقبة الجودة حسب الاقتضاء.

التوصيل والخدمة

يمكن تسليم العينات في غضون 7 أيام ؛ يستغرق إنتاج الدفعات العادية من 2 إلى 4 أسابيع ، حسب الحجم والكمية. يقدم المهندسون الفنيون دعما مباشرا ، بما في ذلك تحسين نسبة R / D وتوجيه التجميع وإعداد اللحام. من خلال الاتصالات الفنية متعددة اللغات والخبرة اللوجستية الدولية الواسعة ، تقدم Chalco Titanium وثائق متوافقة وتغليف تصدير معزز للشحنات العالمية.

الأسئلة المتداولة

ما هي درجة التيتانيوم التي يجب أن أختارها لأنابيب الانحناء؟

تشمل الدرجات الشائعة والمستقرة الصف 1/2/5/7/9/12.

• بالنسبة للانحناءات ذات الجدران الرقيقة ذات نصف القطر الصغير والاتساق العالي: اختر الدرجة 1 / الدرجة 9 / الدرجة 2
• بالنسبة للوسائط المحتوية على الكلوريد أو الأحماض: اختر الدرجة 7 أو الدرجة 12
• بالنسبة للمناطق عالية القوة أو الحاملة: يمكن اعتبار الدرجة 5 (غالبا ما يحتاج الحد الأدنى لنصف قطر الانحناء إلى زيادة)

إذا لم تكن متأكدا ، فقم بتوفير الوسط ودرجة الحرارة والضغط ونصف قطر الانحناء المستهدف ، وسننصح بشأن اختيار المواد وقابلية التصنيع.

هل يمكن تشكيل انحناءات نصف قطرها صغيرة أو رقيقة الجدران بشكل موثوق؟

نعم. بالنسبة للجدران الرقيقة (≈0.5-2 مم) والانحناءات ذات نصف القطر الصغير 1D-3D ، يوصى باستخدام ثني المغزل للتحكم في التجاعيد والبيضاوية باستخدام المغزل وقوالب المساحات.

بالنسبة لأنابيب الجدار ذات القطر الكبير / السميك أو خطوط الأنابيب الصناعية 2D-5D ، فإن الانحناء التعريفي الساخن أكثر ملاءمة.

يجب تقييم نصف قطر الانحناء النهائي الممكن بناء على OD / WT / الدرجة.

ما هي الأبعاد والتفاوتات التي يمكنك تحقيقها؟

القدرة النموذجية: OD 5-114.3 مم، R = 1D-10D، زاوية 15-180 درجة، طول الساق 7 بوصات / 9 بوصات / مخصص.

يتم قياس جميع الانحناء بناء على نصف قطر خط الوسط (CLR).

تعتمد الزاوية ونصف القطر والبيضاوية وترقق الجدار والتفاوتات الأخرى على المواصفات والعملية ؛ يتم توفير التفاوتات المؤكدة بعد مراجعة الرسم.

هل يمكن استخدامه في أنظمة مياه البحر أو المواد الكيميائية أو درجات الحرارة العالية؟

نعم ، بشرط أن تتطابق درجة المواد مع متطلبات التصميم.

• بيئات مياه البحر / الكلوريد: الدرجة 7 أو الدرجة 12
• الوسائط الكيميائية والحمضية: يجب التحقق من مقاومة التآكل وقابلية اللحام
• أنظمة درجات الحرارة والضغط العالية: يجب فحص سمك الجدار ورموز التصميم

نوصي بتوفير ظروف التشغيل أثناء مرحلة التصميم لمطابقة المواد بدقة.

ما هي المعايير التي تتبعونها وما هي الشهادات التي يمكنك تقديمها؟

يتم إنتاج الأنابيب الخام وفحصها إلى ASTM B338 ؛ يتم تسليم أنابيب الانحناء النهائية وفقا ل ASTM B363.

يمكننا الامتثال لمواصفات مشروع ASME / DIN / EN عند الحاجة.

يتضمن كل تسليم شهادة المواد EN 10204 3.1 وتقرير الأبعاد وسجلات NDT ، مع رقم الحرارة الكامل وإمكانية تتبع الدفعات.

كيف يتم حساب التسعير؟

عادة ما يتم تحديد الأسعار لكل قطعة أو لكل متر.

تشمل العوامل المؤثرة على التكلفة: الدرجة ، OD / WT ، نصف قطر الانحناء والزاوية ، التسامح ، نوع النهاية (PE / BE / القطع) ، متطلبات الفحص ، الكمية وموقع التسليم.

بعد استلام الرسومات والكميات ، سوف نقدم عرض أسعار رسمي وجدول التسليم.

ماذا عن موك والعينات والمهلة؟

يتم دعم العينات الهندسية والدفعات الصغيرة.

تعتمد المهلة الزمنية للعينات والإنتاج على الجدولة ؛ يمكن ترتيب التسليم السريع أو الجزئي إذا كان ذلك ممكنا.

يبدأ وقت التسليم عند تأكيد الرسومات والشروط التجارية ، ويختلف باختلاف الحجم والكمية.

ما الذي يتضمنه التغليف والتوثيق؟

يتم تسليم المنتجات في حالة نظيفة وجاهزة للحام.

تشتمل العبوة القياسية على حماية من الرطوبة ، وأكمام مضادة للخدش ، وصناديق خشبية مقواة ، مع ملصقات رقم الحرارة / الدفعات لإمكانية التتبع.

تتضمن الوثائق عادة شهادة EN 10204 3.1 وتقرير الأبعاد وسجلات NDT. يمكن ترتيب مستندات امتثال إضافية قبل تأكيد الطلب.
