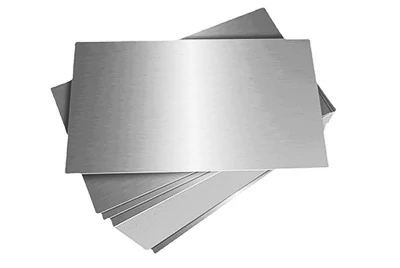

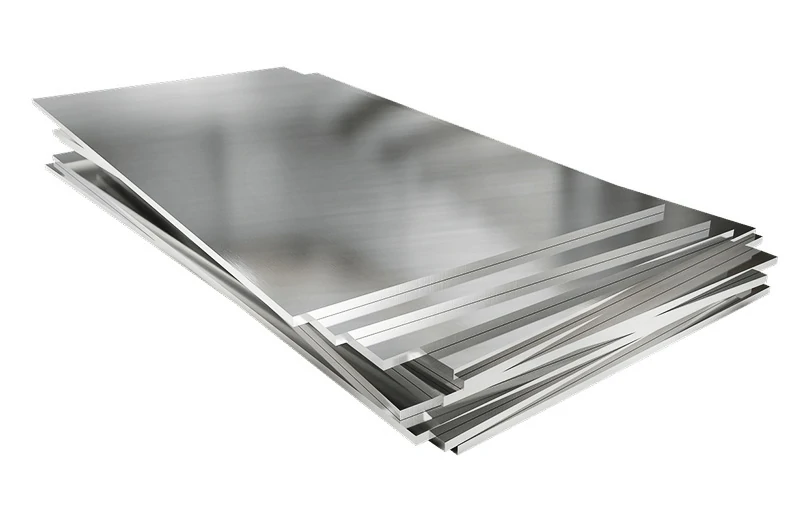

Piastra in lamiera di titanio grado 1
Standard e specifiche
| Applicazione | Codice / Versione | Materiale / Prodotto |
|---|---|---|
| Piastra generale | ASTM B265, ASME SB265 | CP Titanio |
| Attrezzature a pressione | ASME BPVC Sec IID (Tabella 1A) | Dati di progettazione |
| Saldatura | AWS D1.6 / ISO 15614-5 | Qualifica della saldatura |
| Uso medico | Certificazione ISO 5832-2 | Titanio impiantabile |
| Valutazione della corrosione. | NACE MR0103 | Servizio H₂S |
Nota di progettazione: Quando la lamiera funge sia da guscio che da limite di pressione, la sollecitazione ammissibile può limitare la riduzione dello spessore. Prendi in considerazione l'utilizzo di un grado 1H ad alta resistenza o l'aggiornamento al grado 2/3.
Chimica e meccanismo di forza
| Elemento | Fe | O | C | N | H | Ti |
|---|---|---|---|---|---|---|
| % peso massimo | 0.20 | 0.18 | 0.08 | 0.03 | 0.015 | Bilancia |
Proprietà meccaniche e fisiche (ricotto)
| Proprietà | Valore | Note |
|---|---|---|
| Resistenza alla trazione (UTS) | ≥ 240 MPa (≈ 35 ksi) | Linea di base per la progettazione |
| Resistenza allo snervamento (Rp0.2) | 170-310 MPa | Può aumentare con il lavoro a freddo |
| Allungamento (A) | 24% | Ideale per imbutitura/filatura |
| Durezza | ~70 HB | Il più morbido tra i gradi di titanio |
| Densità | 4,51 g/cm³ | ~60% di acciaio |
| Conducibilità termica | 16 W/m·K | Moderato |
| Punto di fusione | 1668 °C | Adatto per il servizio ad alta temperatura |
Istantanea di borsa
Elenco completo delle scorte disponibile per il download
| Spessore (mm) | Larghezza (mm) | Lunghezza (mm) | Processo | Finire | Bordo |
|---|---|---|---|---|---|
| 0.64 | 1125 | 2145 | Laminato a freddo | Brillante | Q |
| 1.0 | 1000 | 2000 | Laminato a freddo | Brillante | Q |
| 1.0 | 1220 | 2440 | Laminato a freddo | Brillante | Q |
| 2.0 | 1250 | 6000 | Laminato a freddo | Marinato | Q |
| 3.0 | 1500 | 6000 | Laminato a caldo | Marinato | M |
| 5.0 | 1500 | 6000 | Laminato a caldo | Marinato | M |
| 10.0 | 1800 | 8000 | Laminato a caldo | Marinato | M |
| 20.0 | 2000 | 6000 | Laminato a caldo | Marinato | M |
- Spedizione in 48 ore per gli articoli in magazzino.
- Rullatura personalizzata per spessori non standard: 10-15 giorni.
Modalità di guasto e mitigazione
| Modalità di errore | Condizioni di attivazione | Strategia consigliata |
|---|---|---|
| Corrosione interstiziale | > 80 °C + fessure strette + Cl⁻ | Utilizzare il grado 7/16 (TiPd) o ottimizzare il design |
| Infragilimento da idrogeno | Controllo improprio del decapaggio | Risciacquare con acqua deionizzata ad alta pressione; mantenere H < 0.5 ppm |
| Screpolature a freddo | Imbutitura profonda con tensioni residue | Lubrificazione + ricottura con sapone neutro |
| Corrosione galvanica | Contatto con acciaio al carbonio / CuNi | Utilizzare isolanti, rivestimenti o anodi sacrificali |
| Graffi abrasivi | Particelle di sabbia > 10 m/s | Limita i solidi o passa al grado 2 |
Finestra di formatura e saldatura

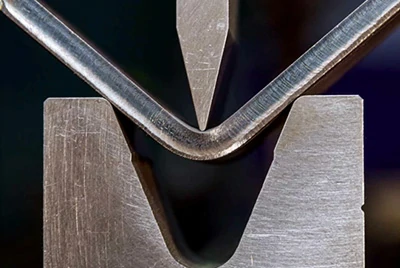

- Raggio di curvatura minimo: 1×t per curve in aria a 90°
- Limite di imbutitura: IFD ≈ 0,85

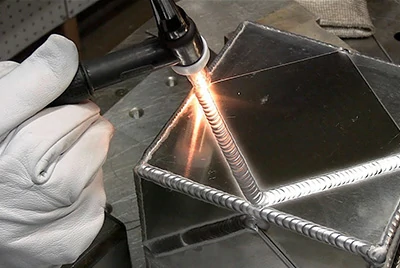

- Saldatura: GTAW con schermatura posteriore < 50 ppm O₂; interpass temp < 150 °C
- Ricottura: 700–785 °C per 30 minuti in atmosfera inerte. La velocità di raffreddamento ha un effetto minore sulla granulometria.
Applicazioni tipiche e note di progettazione
Scambiatori di calore ad acqua di mare (tubi/deflettori)
Utilizzare i valori ASME IID per S; sopra i 120 °C, preferire il Grado 2.
Rivestimenti chimici / Serbatoi di stoccaggio
Spesso incollato a esplosione con rivestimento di grado 1 su base Q345R / SA516.
Base di rivestimento per l'incollaggio a esplosione
Il grado 1 garantisce l'incollaggio metallurgico grazie all'elevata purezza e morbidezza.
Rete medica / Placche craniche
0,5-1,0 mm, richiede finitura BA e test PMI al 100%.
Pelli filate / Pannelli a nido d'ape
Rapporto di estrazione fino a 2,1; distensione intermedia a 750 °C durante la centrifuga.
Elaborazione e servizi secondari
| Servizio | Specificazione | Lead time |
|---|---|---|
| Getto d'acqua / Taglio laser | ≤ 25 mm | 24 h |
| Piegatura e imbutitura | R ≥ t × 1 | 2-3 giorni |
| Lavorazione a macchina | Fresatura CNC, foratura, maschiatura | 3-5 giorni |
| Trattamento superficiale | Decapaggio, sabbiatura, BA, #4 | 2 d |
| Collaudo | UT, ET, PMI, Durezza | 1 d |
Domande frequenti
D1: Qual è la differenza tra Grado 1 e TA1?
Sono materiali equivalenti con codici standard diversi.
Q2: È possibile arrotolare un foglio da 0,5 mm in un cilindro φ300 mm?
Sì, raggio di curvatura ≥ 0,5 t con lubrificazione neutra.
Q3: È sicuro da usare in acqua di mare a 90 °C?
Preferisci il grado 7 o mantieni le fessure < 0.15 mm and apply in-line chlorination.
