Como cortar titânio?

O titânio é amplamente utilizado nas indústrias aeroespacial, médica, automotiva e química devido à sua excelente relação resistência-peso, resistência à corrosão e alta durabilidade. No entanto, o titânio também é considerado um dos metais mais difíceis de usinar.

Do desgaste da ferramenta ao gerenciamento de calor, o corte de titânio exige muito de equipamentos e processos.

Desafios do corte de ligas de titânio

• As propriedades físicas e químicas do titânio determinam sua alta dificuldade de usinagem. Os desafios comuns incluem:
• Durante o corte, o calor se concentra na aresta de corte, causando facilmente deformação ou queima do material, enquanto acelera o desgaste da ferramenta.
• Maiores demandas são colocadas em ferramentas e equipamentos, pois as ferramentas comuns facilmente embotam ou até quebram.
• Durante o corte, o titânio tende a reagir com o oxigênio ou nitrogênio do ar, afetando a qualidade da superfície e o desempenho subsequente da soldagem.
• Se o corte for impróprio, a dureza na área de corte aumenta, dificultando o processamento subsequente.

Métodos comuns para cortar titânio

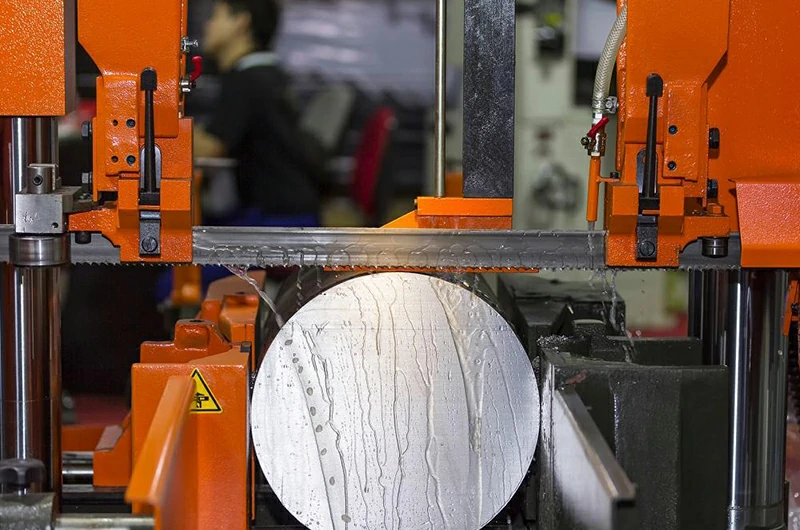

Corte de serra de fita

O corte com serra de fita é o método de corte mecânico tradicional mais comum. Ele corta fisicamente o titânio usando uma lâmina de serra dentada e é adequado para tamanhos grandes, segmentação preliminar ou materiais de usinagem ásperos.

O corte com serra de fita tem as vantagens de baixo custo e forte versatilidade. É adequado para aplicações de usinagem de desbaste e pré-corte. Com perda mínima de material e fácil operação, ele se adapta ao corte inicial com requisitos de baixa precisão.

No entanto, suas desvantagens também são óbvias, incluindo velocidade de corte mais lenta, arestas de corte ásperas e menor precisão (tolerância de cerca de ±0,5 mm). Normalmente, o processamento subsequente de CNC ou fresagem é necessário para melhorar a precisão.

É adequado para o processamento preliminar de hastes de titânio, peças forjadas e chapas grossas (acima de 20 mm). Os usos comuns incluem usinagem de desbaste de lingotes de titânio, corte de peças e corte inicial de oficina.

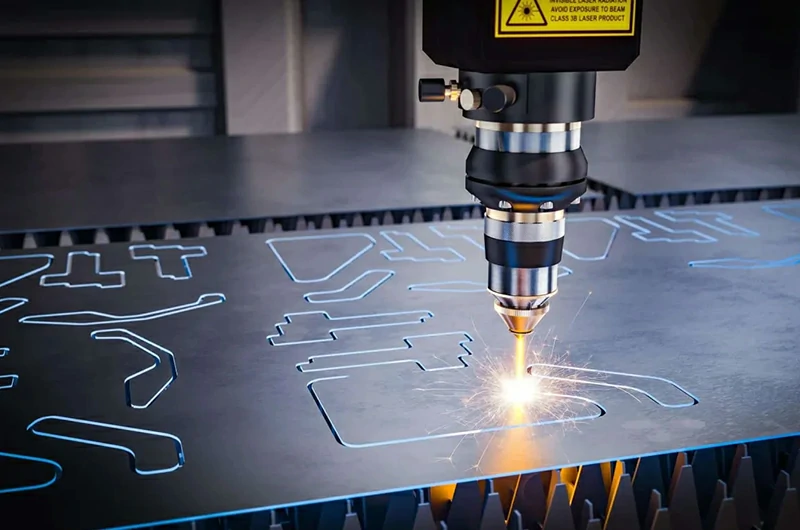

Corte a laser

O corte a laser usa um feixe de laser de alta energia focado na superfície do titânio, causando fusão e evaporação locais. Combinado com gás auxiliar de alta pressão, consegue um corte de alta precisão, adequado para chapas finas e formas complexas.

As vantagens do corte a laser incluem alta precisão (normalmente ±0,05 mm), bordas de corte limpas e corte estreito (menos de 0,2 mm). É ideal para processamento de alta eficiência e grande volume de estruturas complexas.

É especialmente adequado para produtos de titânio de paredes finas nos campos aeroespacial, médico e de eletrônicos de consumo.

No entanto, sua zona afetada pelo calor não pode ser ignorada, pois pode afetar o desempenho da borda antes da soldagem. Também não é adequado para cortar chapas grossas (acima de 6 mm) e tem um alto custo inicial do equipamento.

O corte a laser é adequado para placas finas de titânio (≤6 mm) e peças pequenas com formas complexas. As aplicações comuns incluem invólucros de implantes médicos, suportes de paredes finas e modelos de peças aeroespaciais que exigem alta precisão.

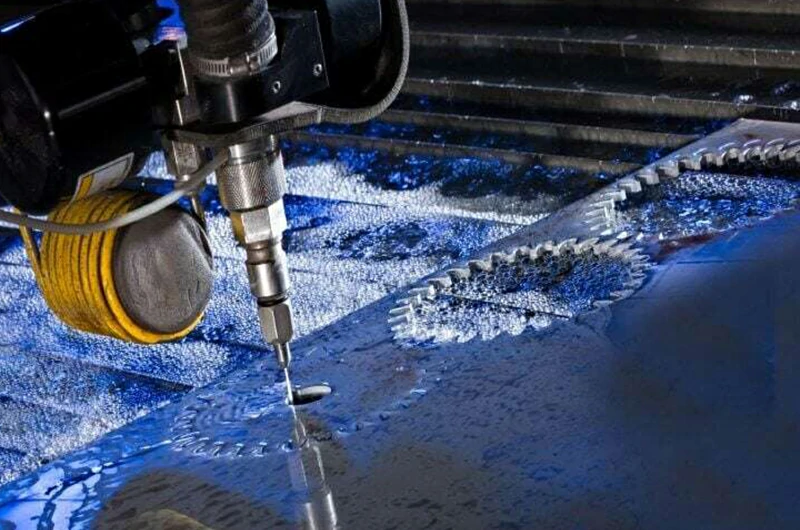

Corte por jato de água

O corte por jato de água usa um fluxo de água de ultra-alta pressão misturado com abrasivo granada para realizar o corte a frio, não produzindo nenhuma zona afetada pelo calor. É adequado para processamento de liga de titânio com requisitos rigorosos de propriedades de superfície e material.

O corte por jato de água não tem zona afetada pelo calor (HAZ) e pode cortar titânio de até 100 mm de espessura. É ideal para aplicações onde a oxidação, deformação ou concentração de tensão não são permitidas.

A precisão de corte é estável (±0,1 mm e pode chegar a ±0,05 mm com excelente equipamento) e quase não altera as propriedades do material.

No entanto, sua velocidade de corte é relativamente lenta, os custos operacionais são altos (devido ao consumo de abrasivo) e as arestas de corte geralmente requerem retificação ou chanfro.

É adequado para placas de titânio de espessura média a grossa (≥6 mm), compósitos e formas irregulares. É amplamente utilizado em estruturas de placas grossas aeroespaciais, placas de dispositivos médicos e placas de titânio para trocadores de calor.

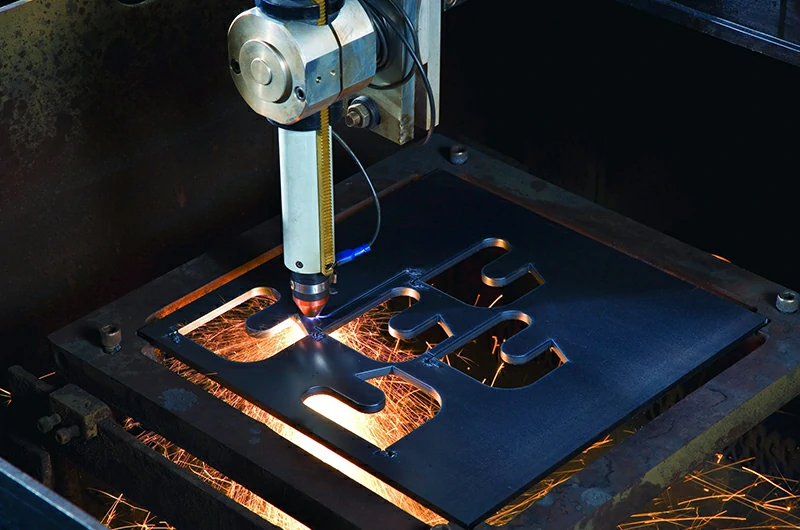

Corte a plasma

O corte a plasma usa um arco ionizado de alta temperatura para derreter e soprar instantaneamente o metal. É um método de corte térmico de alta velocidade adequado para corte rápido de placas de titânio de nível industrial.

O corte a plasma é rápido e com preço moderado. É um dos métodos de corte eficientes comumente usados para corte em lote industrial, especialmente adequado para grandes placas de titânio com requisitos de baixa precisão.

No entanto, suas desvantagens são óbvias: baixa precisão de corte (±0,5 mm), arestas de corte ásperas e zonas severas afetadas pelo calor. As bordas geralmente apresentam descoloração, escória e camadas de óxido, tornando-as inadequadas para soldagem subsequente ou montagem de precisão.

É adequado para placas de titânio de média a espessura e placas estruturais (≥6 mm), comumente usadas para cortar placas de suporte de engenharia, invólucros de equipamentos químicos e placas de titânio de nível industrial.

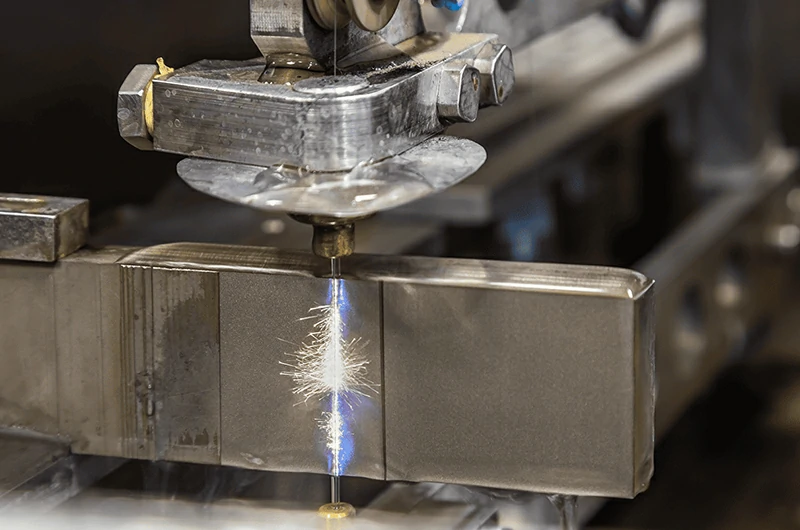

Corte de fio de descarga elétrica

O corte de fio usa um fio de metal fino para gerar faíscas elétricas que corroem o material nas peças de titânio, obtendo usinagem sem contato de altíssima precisão. É especialmente adequado para alta dureza e estruturas complexas.

O corte de fio tem precisão muito alta (normalmente ±0,01 mm e pode chegar a ±0,005 mm em condições de precisão). Pode usinar contornos, furos finos ou ângulos agudos em ligas de titânio que são difíceis de alcançar por métodos mecânicos.

O processo não produz estresse mecânico e a deformação é improvável. No entanto, a velocidade de usinagem é lenta e é adequada apenas para materiais condutores. Os custos de operação e mão de obra do equipamento são altos, tornando-o inadequado para necessidades de corte comuns de grande volume.

É adequado para pequenas peças de titânio de precisão, moldes e peças de contorno complexas. As aplicações típicas incluem componentes de precisão de implantes médicos, estruturas de ranhuras aeroespaciais de alta precisão e usinagem de contorno pequeno e complexo.

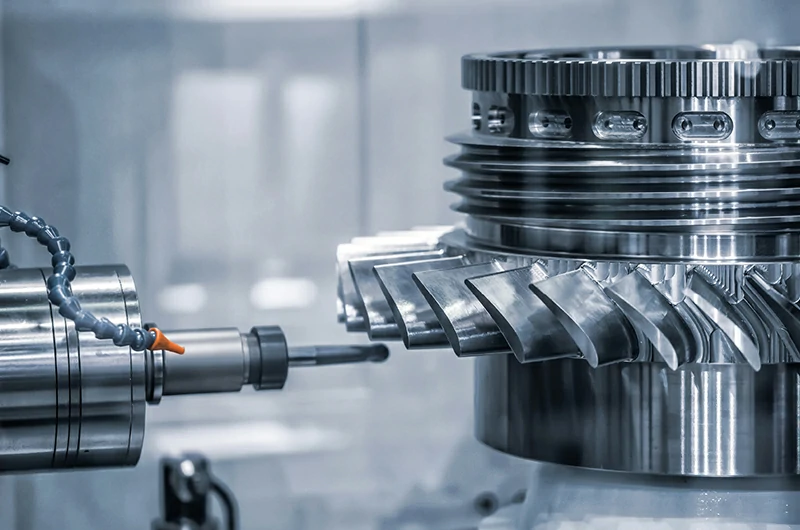

Usinagem CNC

CNC é um método de corte de controle numérico computadorizado capaz de fresar, perfurar, ranhurar e usinar formas complexas. É especialmente adequado para estruturas tridimensionais e peças de precisão multidimensionais.

A usinagem CNC oferece excelente precisão (geralmente ±0,01 mm, com equipamentos de cinco eixos atingindo ±0,005 mm). É flexível na modelagem, adequado para superfícies multidimensionais, geometrias complexas e componentes estruturalmente otimizados.

Ele suporta a conformação única de roscas, furos, chanfros e muito mais. No entanto, devido à alta dureza e baixa condutividade térmica do titânio, as ferramentas se desgastam rapidamente. São necessárias ferramentas revestidas especializadas e os custos de equipamentos e mão de obra são relativamente altos.

É adequado para várias peças de titânio personalizadas, estruturas de precisão e peças de formato especial de paredes finas. As aplicações típicas incluem componentes de motores aeroespaciais, cotovelos de tubos de escape e suportes de titânio de alta precisão.

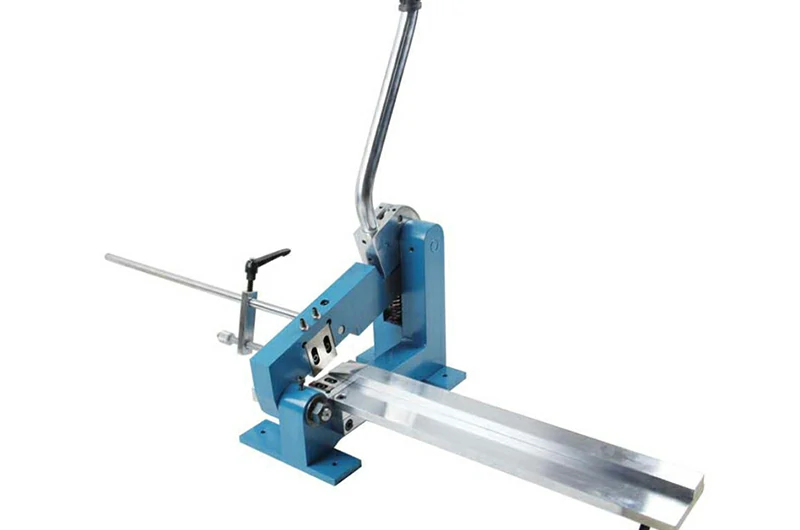

Corte manual

O corte manual é o método de processamento de titânio mais básico. Tradicionalmente, são usadas ferramentas portáteis como serras, tesouras, rebarbadoras ou rebolos. Não depende de equipamentos grandes, é fácil de operar e é amplamente utilizado em pequenos projetos, locais de manutenção ou produção inicial de protótipos.

As maiores vantagens do corte manual são alta flexibilidade, baixo custo e equipamentos portáteis. É adequado para canteiros de obras, fabricação de amostras de laboratório, projetos de bricolage e outros cenários não industriais.

Para quantidades únicas ou pequenas de titânio que não requerem alta precisão, é um método rápido e prático. No entanto, o corte manual geralmente carece de consistência e precisão. As tolerâncias típicas podem chegar a ±1 mm ou mais. As bordas são ásperas e podem apresentar descoloração por calor. Não pode atender à produção em lote ou requisitos rigorosos de controle de tamanho.

É adequado para tubos de titânio, pequenas placas de titânio e ajustes de componentes em locais de instalação. As aplicações típicas incluem instalação de tubulações em locais de engenharia, ajustes durante a construção, corte e corte temporários e processamento de titânio em projetos de bricolage.

Dicas para cortar com sucesso a liga de titânio

A baixa velocidade de corte pode minimizar a entrada de calor, reduzir a possibilidade de deformação do material e manter as propriedades mecânicas do material.

Uma alta taxa de avanço deve ser aplicada. Uma alta taxa de avanço minimiza o tempo que a ferramenta permanece no material, o que maximiza a eficiência da usinagem e reduz o desgaste da ferramenta.

Use bastante fluido de corte. O fluido de corte adequado ajuda na lubrificação e resfriamento, prolonga a vida útil da ferramenta e minimiza o superaquecimento.

Use e substitua ferramentas afiadas conforme necessário. A substituição oportuna mantém a qualidade de usinagem consistente, enquanto ferramentas afiadas garantem um corte preciso e eliminam o atrito excessivo.

Evite danos causados pelo contato entre a ferramenta e a peça de trabalho. A alimentação contínua evita o acúmulo de calor, preserva a integridade da ferramenta e evita danos à peça de trabalho.

Como escolher o método certo de corte de titânio?

Escolher o processo de corte de titânio correto requer considerar a espessura do material, o volume de produção e os requisitos de precisão. Abaixo estão as soluções recomendadas para vários cenários de aplicação típicos:

Chapa fina vs chapa grossa

Para placas de titânio com espessura de 6 milímetros ou menos, recomenda-se o corte a laser de fibra ou fresamento de precisão CNC. O corte a laser oferece bordas limpas, deformação mínima e velocidade rápida. A precisão de corte é geralmente controlada dentro de ±0,05 mm. É comumente usado para peças de paredes finas, como conchas, suportes e chapas médicas de titânio.

Quando a espessura do titânio excede 6 milímetros, recomenda-se o corte por jato de água ou corte com serra de fita. O corte por jato de água é um processo de corte a frio que não causa superaquecimento ou deformação do material. É adequado para estruturas de titânio sensíveis ao calor ou aquelas que não requerem zonas afetadas pelo calor. O corte com serra de fita é mais adequado para cenários de usinagem de desbaste, como corte inicial e corte de lingotes ou chapas grandes.

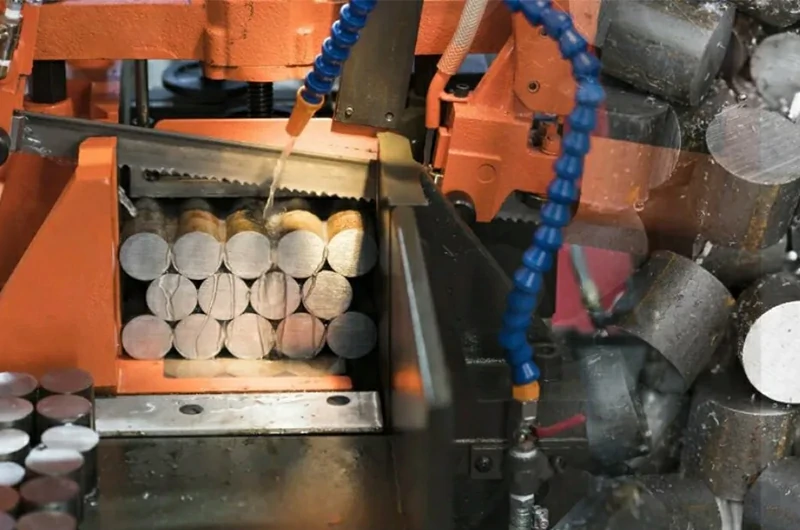

Corte de hastes de titânio

As hastes de titânio têm alta resistência e boa tenacidade. Durante o processamento, eles geram uma grande quantidade de calor e causam desgaste significativo da ferramenta. Os métodos de corte comuns incluem corte de serra de aço, serra de roda abrasiva, corte de serra de fita e corte a plasma. Entre estes, a serra de fita e o corte de roda abrasiva são os mais utilizados, adequados para cortar hastes de titânio de vários tamanhos e lotes.

Para evitar alterações microestruturais causadas por altas temperaturas durante o corte, é importante minimizar o acúmulo de calor de refrigerantes ou lubrificantes e controlar a temperatura de corte. Uma estratégia de corte de baixa velocidade e pressão leve é recomendada para manter a estabilidade estrutural das hastes de titânio. Isso garante boa retidão dimensional e planicidade após o corte, facilitando a usinagem ou soldagem de precisão subsequente.

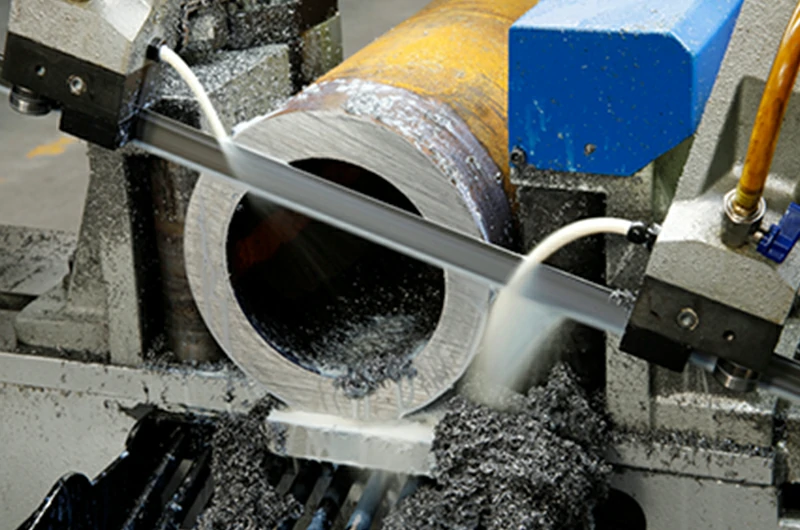

Corte de tubo de titânio

Como uma estrutura cilíndrica oca, os tubos de titânio são amplamente utilizados em sistemas de entrega de líquidos e gases, portanto, os requisitos de planicidade, verticalidade e livre de deformação do corte são muito altos. Os métodos comuns de corte de tubos de titânio incluem corte abrasivo, corte com serra de fita e o uso de máquinas especiais de corte de tubos. A seleção do equipamento deve ser baseada no diâmetro, espessura da parede, quantidade e requisitos de precisão do tubo para corresponder ao processo de corte apropriado.

Na operação real, lubrificantes apropriados devem ser usados para reduzir o atrito de corte e evitar a deformação do material ou rachaduras na lâmina devido ao superaquecimento. Ao mesmo tempo, uma pressão de corte estável e uniforme deve ser aplicada para evitar impacto instantâneo. Isso garante que a superfície de corte esteja livre de rebarbas e colapso, o que facilita que o tubo de titânio obtenha um ajuste perfeito e uma vedação estrutural durante a soldagem ou encaixe subsequente.

Pequenos lotes vs produção em massa

Se você precisar processar uma pequena quantidade ou estiver fazendo prototipagem de produtos, recomenda-se usinagem CNC ou usinagem por descarga elétrica (EDM). Ambos os métodos são muito adequados para usinagem precisa de formas complexas em pequenos lotes. Especialmente o EDM, que pode atingir precisão de corte de até ±0,005 mm, é comumente usado nos campos médico, de moldes e aeroespacial.

Para produção em massa, o corte a laser oferece melhor eficiência e vantagens de custo. Ele suporta controle automatizado e velocidade de corte rápida, tornando-o adequado para o processamento de peças repetitivas. Se não for necessária alta precisão e apenas o corte rápido for necessário, a serra de fita ou o corte a plasma podem ser escolhidos para reduzir custos.

Alta precisão vs precisão padrão

Quando um projeto requer precisão dimensional extremamente alta (como dentro de ±0,01 mm), recomenda-se o corte de fio EDM ou usinagem CNC de cinco eixos. Esses processos alcançam uma precisão muito alta e evitam a deformação da peça causada por forças de corte ou efeitos térmicos. Eles são amplamente utilizados na fabricação de peças de titânio de alto valor agregado, como componentes de estruturas aeroespaciais ou implantes médicos.

Se a sua peça de trabalho for apenas para montagem ou posicionamento geral e os requisitos de precisão dimensional estiverem em torno de ±0,1 mm, o corte a laser, o corte a jato de água ou o corte com serra de fita podem ser escolhidos. O corte a laser é adequado para chapas finas acabadas, o jato de água é ideal para corte sem calor de chapas grossas e a serra de fita é melhor para corte áspero durante os estágios iniciais de preparação do material.

Recursos e serviços de corte de titânio da Chalco

O corte de materiais de titânio requer não apenas a compreensão das propriedades físicas do próprio material, mas também a confiança em equipamentos avançados, controle preciso do processo e rica experiência em processamento. A Chalco se concentra em serviços de processamento profundo para produtos de titânio e ligas de titânio, oferecendo soluções de corte personalizadas para várias formas (hastes de titânio, placas de titânio, tubos de titânio) e diferentes aplicações.

Se você precisa de peças estruturais complexas de alta precisão ou materiais industriais de grande escala, fornecemos serviços abrangentes, incluindo resposta rápida, processamento preciso e entrega confiável para atender aos rigorosos requisitos de qualidade e entrega do processamento de titânio nas indústrias aeroespacial, médica, automotiva, química e outras.

Equipamento avançado de corte de titânio

A Chalco está equipada com vários conjuntos de equipamentos profissionais de processamento de titânio, abrangendo máquinas de corte a laser de fibra de alta potência, sistemas de jato de água de alta precisão, centros de usinagem CNC, corte de fio EDM e sistemas de serra de fita de nível industrial. Selecionamos de forma flexível as combinações de processo mais adequadas com base nos tipos de materiais (hastes de titânio, placas, tubos), tamanhos e requisitos de corte para garantir uma eficiência e precisão equilibradas.

Serviços de corte personalizados suportados

Oferecemos personalização personalizada, como processamento de acordo com desenhos, corte em comprimentos especificados e corte de contorno de formas especiais. Os clientes podem fornecer desenhos em CAD, PDF, STEP e outros formatos. Com base nas propriedades do material e nos requisitos estruturais, projetamos processos e configuramos parâmetros para garantir que os resultados de corte correspondam com precisão às necessidades do projeto. Quer se trate de um pedido único de pequenos lotes ou de uma produção contínua em larga escala, temos a flexibilidade de atender às suas demandas.

Capacidade de controle dimensional de alta precisão

A Chalco oferece controle dimensional dentro de ±0,01 mm para processos CNC e EDM. O corte a laser padrão atinge precisão de ±0,05 mm, enquanto o corte a jato de água mantém a precisão em torno de ±0,1 mm. Para aplicações críticas, como dispositivos médicos, estruturas aeroespaciais ou componentes de alinhamento, fornecemos relatórios de inspeção e testes de fábrica em toda a dimensão. Certificados de materiais de acordo com EN 10204 3.1 também estão disponíveis mediante solicitação.

Serviços de tratamento de superfície e pós-processamento

Além dos serviços básicos de corte, a Chalco oferece opções de processamento secundário, incluindo rebarbação, chanfro, retificação, jateamento, polimento eletrolítico e anodização para melhorar a qualidade da borda e a limpeza da superfície. Também oferecemos suporte a embalagens prontas para soldagem (limpeza ultrassônica antes do envio), permitindo que os clientes prossigam diretamente com a montagem ou soldagem sem preparação adicional, economizando tempo e custos de mão de obra.
