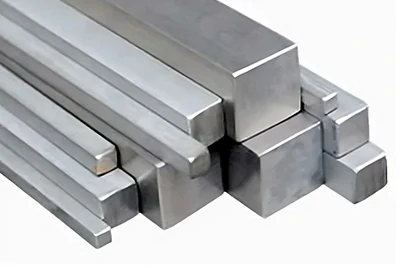

6al-4v Eli Barra Quadrada de Titânio

A barra quadrada de titânio 6Al-4V ELI (barra quadrada de titânio grau 23) é uma barra sólida quadrada de liga de titânio de alta resistência, baixa impureza e grau médico. Refinado usando o processo VIM+VAR (fusão por indução a vácuo + refusão consumível a vácuo) ou EB+VAR, o teor de oxigênio é controlado para ≤0,13% e o teor de hidrogênio é de ≤0,0125%, melhorando significativamente a tenacidade e a vida útil do material.

A Chalco Titânio estoca uma variedade de tamanhos, de 10×10 mm a 60×60 mm, e pode fornecer soluções personalizadas de corte sob medida. Também aceitamos pedidos pequenos. Se você precisar de um tamanho ou prazo de entrega específico, não hesite em nos contatar para confirmar a disponibilidade e personalizar sua solução. Clique aqui para ver os detalhes do nosso inventário.

Por que escolher a barra quadrada de titânio 6Al-4V ELI?

• Em comparação com o Grau 5 comum, o 6Al-4V ELI tem menor teor de oxigênio (≤0,13%) e hidrogênio (≤0,0125%), dando ao material maior tenacidade à fratura e resistência à fadiga mais estável.
• O grau ELI (Extra Low Intersticial) garante menos inclusões de material, baixa tensão interna e melhor ductilidade de fratura
• A estrutura da haste quadrada é simétrica nos quatro lados, com pequena deformação de processamento e boa estabilidade ao tratamento térmico. É adequado para usinagem CNC de precisão e subsequente anodização, soldagem e outros processos.
• A composição química não contém elementos tóxicos, a estrutura é estável e possui excelente inércia biológica e resistência à corrosão a fluidos corporais, névoa salina, ambientes ácidos e alcalinos, tornando-o particularmente adequado para aplicações de serviço de longo prazo.

padrão titanium da especificação da barra quadrada do ELI 6Al-4V

• ASTM F136
• ASTM B348
• AMS 6932
• AMS 4930
• AS9100D, ISO 13485, ISO 9001

Padrão de composição química (ASTM F136 / Grau 23)

A composição química das hastes quadradas de titânio 6Al-4V ELI está em estrita conformidade com os padrões ASTM F136 e UNS R56401, garantindo excelente pureza, biocompatibilidade e estabilidade mecânica. A tabela abaixo lista as faixas controladas ou os valores máximos permitidos para cada elemento-chave, que são a base para o desempenho confiável desta liga de titânio de grau de implante médico (Grau 23).

Propriedades mecânicas

As barras quadradas de titânio grau 23 estão sempre em estoque

A Chalco Titânio oferece uma gama completa de barras quadradas de titânio grau 23 (barra quadrada de titânio 6Al-4V ELI), amplamente utilizadas em aplicações de alto desempenho, como implantes médicos, componentes aeroespaciais e usinagem de precisão. Nosso estoque cobre tamanhos de seção transversal que variam de 1/8 de polegada (3,18 mm) a 4 polegadas (101,6 mm), e os comprimentos podem ser cortados no comprimento mediante solicitação. Apoiamos pequenas quantidades de pedidos e entrega rápida.

Além do nosso estoque regular, também podemos fornecer serviços personalizados para tamanhos maiores ou especificações especiais de acordo com as necessidades do cliente. Sinta-se à vontade para solicitar soluções técnicas e cotações.

tolerância da barra quadrada de titânio 6AL-4V ELI

Tolerância do comprimento da borda

No estado laminado a quente ou extrudado, a tolerância do comprimento lateral das barras quadradas de titânio é geralmente controlada em ±0,3 a ±0,8 mm; Se a usinagem de precisão for realizada, ela pode ser reduzida para ±0,05 mm para atender às necessidades de aplicações de alta precisão.

Controle de retidão

A barra quadrada de titânio 6Al-4V ELI tem excelente retidão, com um valor de controle padrão de ≤ 1 mm/m, e é adequada para uso em montagem de alta precisão ou peças estruturais de longo porte.

Erro diagonal

Para produtos convencionais de pequeno porte, a diferença diagonal é controlada dentro de 0,5 mm ou menos. Barras quadradas de grande porte podem ser personalizadas de acordo com os requisitos de desenho ou padrões ASTM B348.

Tolerância de corte

A faixa de tolerância de corte padrão é de ±1–3 mm. Para requisitos mais elevados, podemos fornecer serviços de processamento adicionais, como serragem fina e fresamento de topo, para melhorar ainda mais o nivelamento da superfície final e a consistência dimensional.

Rugosidade da superfície

A rugosidade da superfície no estado decapado pode atingir Ra ≤ 3,2 μm. Após a retificação ou torneamento, a rugosidade pode ser otimizada para Ra 0,8–1,6 μm, adequada para aplicações que requerem superfícies anodizadas ou de alta limpeza.

Sugestões de processamento

Se forem necessários processos subsequentes de usinagem, anodização ou outros processos CNC, recomenda-se deixar uma tolerância de usinagem de 1 a 3 mm de cada lado para garantir que o produto final atenda às tolerâncias e qualidade de superfície exigidas.

Tipos de processo de produção e recomendações de seleção

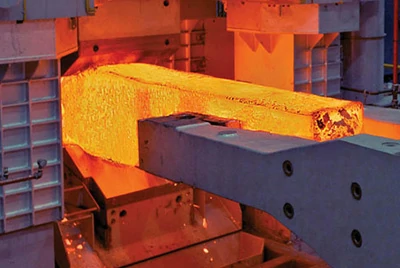

Barra quadrada de titânio forjado

As seções transversais variam de 25×25 mm a 100×100 mm (aproximadamente 1" a 4"), e os comprimentos são tipicamente de 300 a 1500 mm

Contate-nos agora

Sua vantagem está em sua estrutura densa, o que o torna adequado para a produção de blocos estruturais de grande porte e alta carga, como peças de suporte de carga de aviação.

Embora esse método ofereça excelente desempenho, ele também vem com prazos de entrega relativamente longos e altos custos de processamento. É amplamente utilizado em áreas de alta resistência, como blocos estruturais e suportes aeroespaciais. Este tipo de barra quadrada oferece uma estrutura densa e desempenho consistente, tornando-a adequada para acabamentos posteriores.

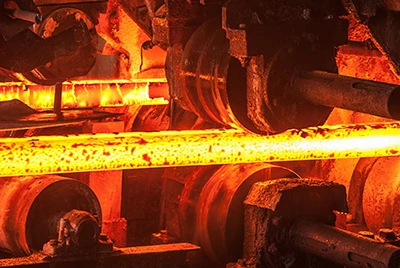

Barras quadradas de titânio extrudado / laminado

As seções transversais variam de 10×10 mm a 60×60 mm (aproximadamente 3/8" a 2,5"), e os comprimentos são tipicamente de 1000 a 3000 mm.

Contate-nos agora

O fluxo do processo é: lingote → extrusão/laminação → corte no comprimento.

Suas vantagens residem na alta eficiência de produção e estrutura uniforme do material, tornando-o adequado para a produção em massa de produtos de barra quadrada padrão. Este método oferece altos rendimentos a um custo moderado, tornando-o adequado para aplicações como componentes de dispositivos médicos e conectores de precisão, onde a consistência e a resistência são cruciais. No entanto, é importante observar que as matrizes de extrusão têm um certo limite superior nas dimensões da seção transversal, normalmente exigindo uma quantidade mínima de pedido (MOQ).

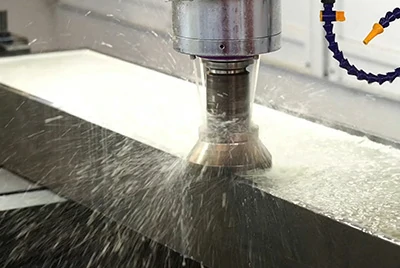

Barra redonda de moagem de barra quadrada de titânio

As seções transversais variam de 6×6 mm a 50×50 mm (aproximadamente 1/4" a 2"), e os comprimentos são tipicamente de 500 a 3000 mm.

Contate-nos agora

O processo é o seguinte: use a barra redonda de estoque → moer ou moer os quatro lados em um quadrado.

Este método flexível e rápido é particularmente adequado para prototipagem, pedidos personalizados de pequenos lotes ou projetos com prazos apertados. Como a matéria-prima é uma barra redonda, os cantos têm um leve valor R, portanto, podem ocorrer pequenas variações nas dimensões diagonais. Este método oferece um baixo custo geral e é adequado para peças de teste anodizadas, blocos de prova CNC e peças de P&D.

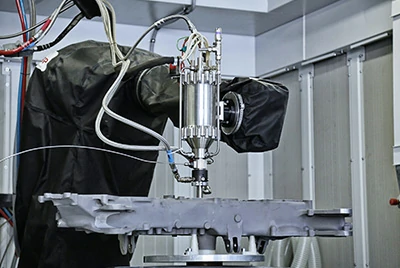

Barra quadrada de titânio em forma quase líquida (AM / PM)

A faixa da seção transversal é geralmente de 8×8 mm a 80×80 mm (cerca de 5/16 "~ 3,15"), e o comprimento pode ser personalizado de acordo com o projeto, geralmente ≤ 500 mm.

Contate-nos agora

O fluxo do processo é: impressão 3D (manufatura aditiva) ou metalurgia do pó + prensagem isostática a quente HIP → acabamento.

Este processo suporta o projeto de geometrias altamente complexas e é particularmente adequado para blocos de formato especial, componentes de cavidade interna e componentes não padronizados. Ele oferece um alto grau de liberdade de design, mas também tem o custo de custos gerais mais altos e um ciclo de validação relativamente longo. É adequado para aplicações de alto valor agregado, como implantes médicos personalizados, componentes funcionais de aviação e projetos de pesquisa e desenvolvimento.

Controle de qualidade

Múltiplas garantias de fundição

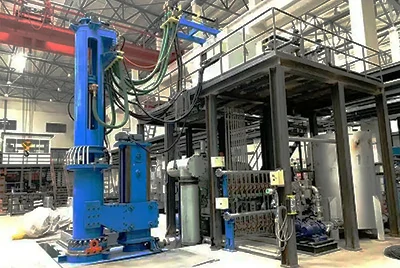

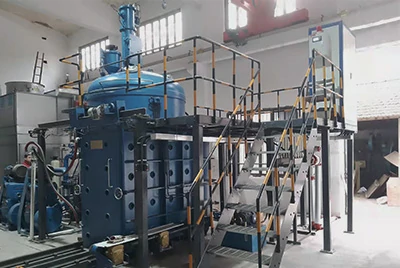

As barras quadradas de titânio grau 23 são produzidas usando os processos VIM + VAR (fusão por indução a vácuo + refusão consumível a vácuo) ou EB + VAR (feixe de elétrons + refusão a vácuo), normalmente com fusão dupla ou terciária. Em comparação com as rotas de fusão convencionais, este método reduz significativamente as inclusões não metálicas e as impurezas gasosas, garantindo uma microestrutura estável e uniforme, alta pureza e excelente tenacidade, atendendo aos rigorosos requisitos dos graus médicos e aeroespaciais.

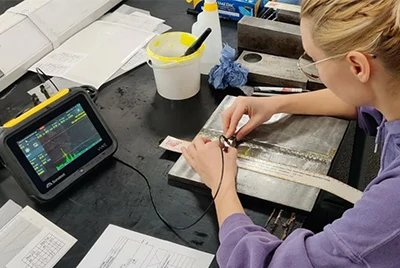

Testes não destrutivos completos

Todos os produtos passam por testes 100% ultrassônicos (em conformidade com os padrões UT Nível A ou B) antes de sair da fábrica, e o teste de líquido penetrante (PT) também está disponível para detectar efetivamente defeitos como rachaduras, poros e delaminação. Essa inspeção de alto padrão é particularmente adequada para aplicações com requisitos de integridade estrutural extremamente altos, como implantes cirúrgicos e conectores aeroespaciais.

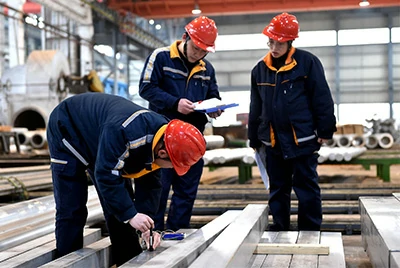

Verificação abrangente das propriedades físicas e químicas

Na fase de testes físicos e químicos, fornecemos testes separados para o teor de oxigênio, hidrogênio e nitrogênio (O/H/N). Também realizamos inspeções completas ou inspeções de lote em combinação com análise de microestrutura, teste de dureza, teste de resistência à tração e ao escoamento e teste de alongamento para garantir o desempenho confiável e a rastreabilidade de cada lote de produtos.

Documentos de certificação autorizados suportam o acoplamento global de projetos

Podemos fornecer aos clientes certificados de material EN 10204 3.1 ou 3.2, e todos os materiais estão em conformidade com os padrões internacionais, como ASTM F136 e AMS 6932. Para aplicações médicas, podemos ajudar os clientes a preparar documentação técnica relacionada ao registro MDR ou FDA, apoiando a marcação CE, verificação de terceiros e auditorias de conformidade de terminais.

Perguntas frequentes (FAQ)

Barras quadradas de titânio grau 23 e grau 5?

O grau 23 é uma versão ultra-limpa da barra quadrada de titânio grau 5. Seu menor teor de impurezas proporciona maior tenacidade e biossegurança, tornando-o particularmente adequado para implantes médicos e aplicações críticas com alta fadiga e requisitos de alta resistência. O grau 23 deve ser preferido se você tiver grandes expectativas de limpeza do material, resistência à fratura ou conformidade regulatória.

Você pode fornecer relatório 100% UT, testes de terceiros?

Mapas UT, relatórios de testes químicos/mecânicos geralmente são fornecidos e relatórios de terceiros da SGS/BV são opcionais.

Você pode fazer tamanhos personalizados em pequenos lotes? Qual é a quantidade mínima de encomenda?

Podemos cortar de 1 peça em estoque; As seções personalizadas são normalmente ≥ 50–100 kg. As amostras são bem-vindas para confirmação.

Como as tolerâncias são controladas? Quanta tolerância deve ser deixada para a usinagem final?

A matéria-prima é ±0,3~0,8 mm, a haste redonda é quadrada ±0,1 mm, e recomenda-se deixar uma margem de 1-3 mm/lado antes de terminar.

Pode ser anodizado ou polido?

Podemos fornecer serviços de polimento / anodização ou produtos semi-acabados para garantir a consistência da cor médica.

Como obter uma cotação mais rápido?

Envie-nos as especificações (comprimento × comprimento do lado), quantidade, requisitos padrão / teste e finalidade para receber uma amostra de cotação e certificado de material dentro de 12 horas. Enviar e-mail.
