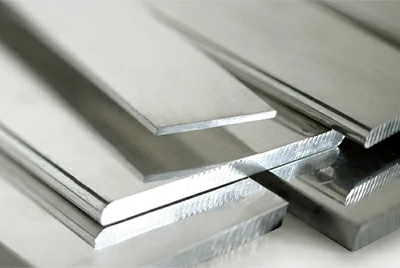

Barra plana de titânio

A barra plana de titânio é amplamente utilizada em estruturas aeroespaciais, dispositivos médicos, equipamentos offshore e outras aplicações onde a força, a resistência à corrosão e o peso são cruciais. Como perfil estrutural, oferece uma excelente relação resistência-peso, estabilidade dimensional e confiabilidade de serviço a longo prazo, tornando-o um material de alto desempenho preferido para engenheiros em uma ampla gama de indústrias.

A Chalco Titânio oferece uma gama abrangente de barras planas de liga de titânio, incluindo graus comuns, como Grau 2, Grau 5 e Grau 23. Cortadas no comprimento, essas barras atendem a padrões como ASTM B348, AMS 4928 e ISO 13485. Por meio de vários processos de fusão a vácuo e usinagem de precisão, garantimos que cada barra plana possua alta limpeza e consistência, tornando-a adequada para as exigentes aplicações de fabricação de ponta de nossos clientes.

Por que escolher nossa barra plana de titânio?

• A resistência é tão alta quanto 950 MPa, mas o peso é apenas metade do aço, que é leve e forte.
• Teste de névoa salina por 500 horas sem corrosão, resistência a longo prazo à água do mar e ambiente corrosivo
• Cada produto vem com um número de material e relatório de teste, de acordo com os padrões internacionais
• Apoie o jato de água e corte de serra, corte no tamanho certo de acordo com a demanda e envie dentro de 48 horas no máximo
• A fábrica passou pela ISO 9001, AS9100, ISO 13485 e outras certificações do sistema, e a qualidade é garantida

Dimensões e tolerâncias do ponto

A Chalco Titânio oferece uma ampla gama de barras planas de liga de titânio, incluindo Grau 2, Grau 5 (Ti-6Al-4V) e Grau 23 (ELI), em uma ampla gama de especificações, disponíveis em tamanhos de corte na largura e no comprimento. As espessuras de estoque padrão variam de 6 a 50 mm e todos os materiais estão em conformidade com os padrões internacionais, como ASTM B348, AMS 4928 e ISO 13485.

Clique para ver o detalhamento do estoque para obter mais informações sobre tamanhos e status do estoque.

Recomendações de seleção de liga de barra plana de titânio

Escolher a liga de titânio certa para os requisitos de resistência, métodos de processamento e ambiente de serviço de cada componente estrutural é fundamental para garantir um desempenho confiável e custos razoáveis. A Chalco Titânio oferece uma ampla gama de barras planas de liga de titânio, abrangendo aplicações aeroespaciais, médicas, offshore e industriais. Essas barras suportam vários métodos de pós-processamento, incluindo serragem, jato de água e usinagem CNC. A seguir estão as ligas recomendadas para sua referência:

Não tem certeza sobre a seleção de ligas? Entre em contato conosco para obter conselhos de seleção de especialistas e uma avaliação de amostra grátis.

Soluções para o setor

Aeroespaço

Componentes de estrutura grande geralmente envolvem cargas complexas e exigem várias etapas de usinagem. O corte convencional de chapas metálicas não apenas resulta em desperdício significativo de material, mas também incorre em custos de processamento significativos. Usando a barra plana de titânio AMS 4928 Grau 5 como um blank de tamanho quase líquido, podemos serrar diretamente com uma precisão de ±0,125".

Componentes típicos: vigas de reforço da fuselagem, trilhos de assento, suportes de suporte de carga satélite e anéis de suporte do motor.

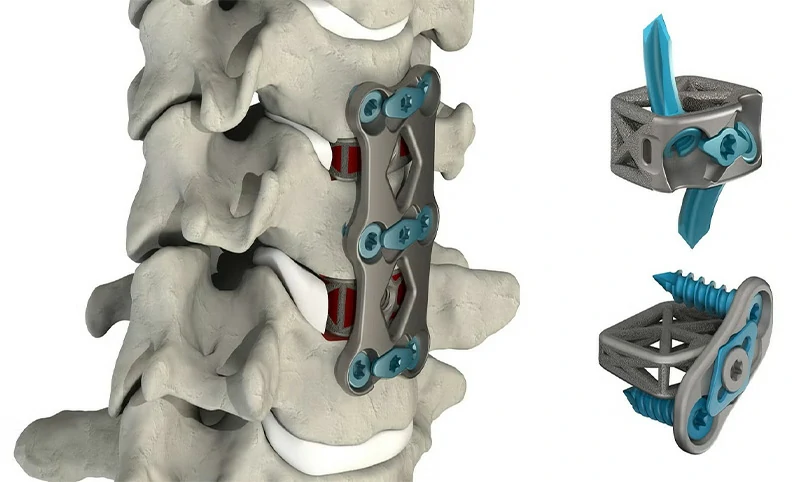

Dispositivos médicos

As peças implantáveis requerem baixas impurezas e um alto acabamento superficial, mas as placas de aço inoxidável tradicionais lutam para alcançar biocompatibilidade e desempenho leve. Usando a barra plana de titânio ELI Grau 23, fresada e polida com precisão para Ra ≤ 0,8 μm, podemos formar placas ósseas de alta precisão e acessórios cirúrgicos em uma única etapa, reduzindo o risco de retificação e esterilização subsequentes.

Componentes típicos: placa de fixação da coluna vertebral, corpo da braçadeira de liga de titânio, base do conector ósseo.

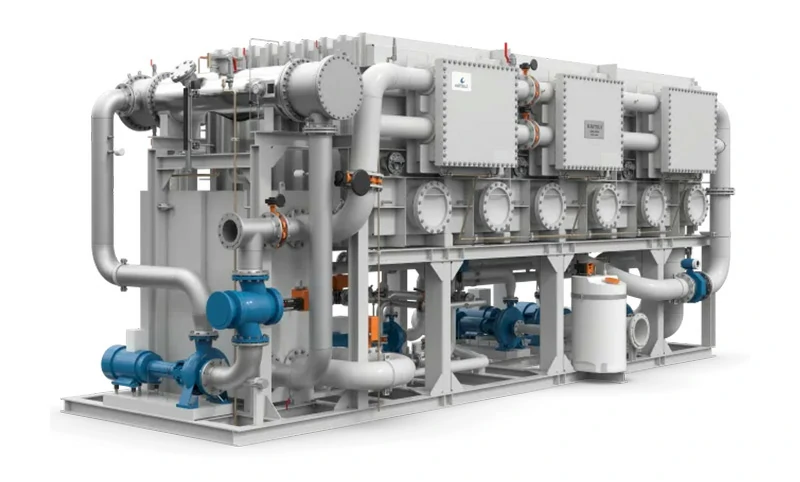

Engenharia Offshore / Dessalinização

As placas do trocador de calor de aço inoxidável e as carcaças das bombas são propensas à corrosão por pites em ambientes contendo cloreto, levando a um alto tempo de inatividade e substituição dispendiosa. O uso de barra plana de titânio puro Grau 2 para fabricar chapas e defletores de tubos pode fornecer mais de 20 anos de serviço contínuo em água do mar de 3,5% de NaCl sem corrosão por pites, reduzindo significativamente os custos do ciclo de vida.

Componentes típicos: folhas de tubos de trocadores de calor flash de vários estágios, estruturas de suporte de carcaça de bomba de água do mar, defletores de condensador.

Serviços de processamento e garantia de qualidade

Processamento e serviços secundários

• Suporta corte com serra e corte a jato de água com tolerância de ±0,25 mm, adequado para corte de várias especificações e formas complexas.
• Ele pode realizar processamento secundário, como fresagem CNC, perfuração, chanfro, etc. para atender às necessidades de posicionamento de peças estruturais e fixadores.
• O processamento de ranhuras e o tratamento de posicionamento pré-soldagem podem ser fornecidos mediante solicitação para facilitar as operações subsequentes de montagem e soldagem dos clientes.
• Aceitamos desenhos STEP e DWG fornecidos pelos clientes, realizamos processamento de precisão de acordo com os desenhos e apoiamos a confirmação da amostra.

Serviços de tratamento de superfície

• Pode ser decapado e passivado para remover efetivamente a incrustação de óxido e melhorar a resistência à corrosão, tornando-o adequado para ambientes marinhos e químicos.
• Fornecemos serviços de desbaste com jato de areia, que são adequados para peças estruturais que requerem soldagem subsequente ou revestimento de superfície para melhorar a adesão.
• Suporta polimento espelhado de Ra ≤ 0,8 μm, atendendo aos requisitos de limpeza e acabamento superficial dos campos médico e de ciências da vida.
• O tratamento de anodização opcional está disponível, fornecendo camadas de cores como cinza industrial, azul e dourado, adequadas para aparência ou personalização funcional (recomenda-se confirmar a compatibilidade do processo primeiro).

Cnc

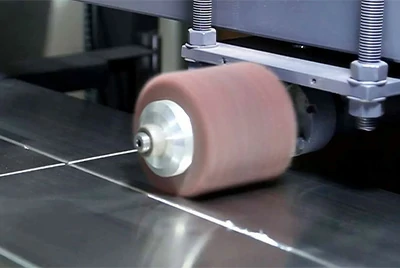

Polimento de superfície

Inspeção de qualidade e rastreabilidade de materiais

• Forneça análise de espectro PMI para garantir a estabilidade e consistência da composição de liga de titânio fornecida (como Gr2, Gr5, Gr23).
• Suporta testes ultrassônicos (UT) para garantir que não haja rachaduras ou inclusões dentro do material, atendendo aos requisitos de qualidade do campo da aviação.
• Pode realizar a reinspeção de dureza e dimensão, suportando padrões de teste como Rockwell ou Brinell.
• Cada lote de materiais pode ser acompanhado por um relatório de material EN 10204 3.1 / 3.2 e oferece suporte a inspeções de testemunhas de terceiros, como SGS e TÜV.

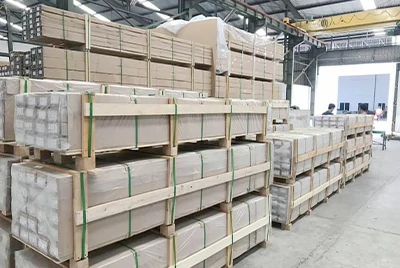

Embalagem e envio

• Todas as barras planas de titânio são seladas com sacos a vácuo, filme VCI antiferrugem, espaçadores de espuma e caixas de compensado reforçadas de qualidade de exportação para garantir que não haja danos durante o transporte.
• Apoiamos a entrega expressa FedEx / DHL (para pedidos urgentes ≤50 kg). Para grandes encomendas, podemos providenciar frete aéreo, frete marítimo ou remessa completa de contêineres.
• Os tamanhos regulares em estoque podem ser enviados dentro de 48 horas, no mínimo, e incluirão uma lista de embalagem, certificado de material e todos os documentos alfandegários necessários.

Embalar

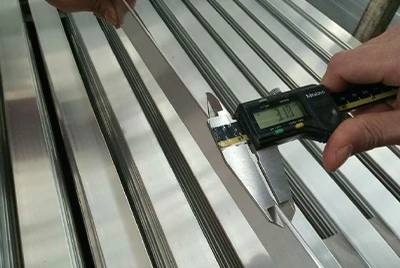

Reinspeção de dimensão

Perguntas Freqüentes

A barra plana de titânio pode ser soldada diretamente em aço inoxidável ou liga de alumínio?

A soldagem por fusão direta de titânio com aço inoxidável ou alumínio pode formar compostos intermetálicos quebradiços, levando à falha da junta. Na engenharia, juntas de transição compostas explosivas de titânio-aço inoxidável (ou titânio-alumínio) são comumente usadas, ou conexões mecânicas usando mangas ou parafusos de titânio sob proteção inerte são realizadas. Se a soldagem de materiais diferentes for necessária, avalie o risco de fragilização da solda e controle a entrada de calor.

Quais graus de acabamento de superfície você oferece?

O acabamento industrial padrão é decapado e passivado (Ra ≈ 3,2 μm). Para acabamentos mais altos, estão disponíveis jateamento (Ra ≈ 1,6 μm), polimento mecânico (Ra ≤ 0,8 μm), polimento espelhado (Ra ≤ 0,2 μm) ou acabamentos anodizados. Especifique seu valor Ra alvo e o uso pretendido ao perguntar, e recomendaremos a rota de processamento mais econômica.

Qual é o raio mínimo de curvatura da barra plana de titânio Grau 5?

No estado recozido, o raio de curvatura interno mínimo recomendado para dobra a frio é de 3 x t da espessura do material. Se for necessário um raio menor, pode ser usado aquecimento local ou envelhecimento seguido de chanfro. Forneça a espessura e o ângulo de curvatura, e podemos usar a FEA para avaliar a conformabilidade.

Como o estoque de barras planas de titânio deve ser armazenado para evitar contaminação e oxidação?

Recomenda-se armazenar em um armazém seco e sem cloretos a uma temperatura de 5-30°C e uma umidade relativa de <60%. Flat bars should be kept in vacuum bags or sealed plastic wrap to avoid direct contact with carbon steel tools to prevent scraping and cross-contamination. For long-term storage, it is recommended to re-inspect the surface condition every 12 months.

Existe uma quantidade mínima de pedido para tamanhos personalizados?

A quantidade mínima de pedido (MOQ) para barra plana padrão de Grau 2/5 cortada no comprimento é de 10 kg ou uma única peça (dependendo do tamanho). Se o tamanho exceder as especificações existentes do material original, novos espaços em branco serão necessários e a quantidade mínima de pedido é normalmente de 50 kg ou mais. Nossa equipe de vendas pode calcular rapidamente o plano de aquisição ideal com base no desenho.

Existem ferramentas e parâmetros recomendados para usinagem de barra plana de titânio?

Recomendamos o uso de ferramentas de corte de metal duro revestidas com Ti-Al-N com um ângulo de posição de 90° e um ângulo de inclinação de 10-15°. O corte a seco ou o uso de um fluido de corte solúvel em água com baixo teor de cloreto é aceitável. As velocidades da linha são de 40-60 m/min (Grau 2) ou 30-50 m/min (Grau 5/23), com uma taxa de avanço de 0,05-0,15 mm/rotação. Para evitar a deformação da peça de trabalho, use vários cortes rasos e mantenha o resfriamento adequado. Uma folha de processo detalhada está disponível gratuitamente após fazer seu pedido.

Barra plana de titânio em estoque

Abaixo está uma lista das especificações da barra plana de titânio que a Chalco Titânio sempre tem em estoque. Oferecemos ligas de Grau 2, Grau 5 e Grau 23 em uma variedade de espessuras, larguras e comprimentos, tornando-as adequadas para corte e processamento em diversos campos, como aviação, medicina e industrial.
