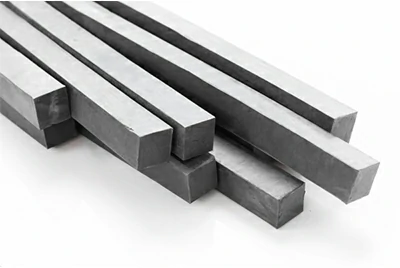

Ti-6Al-4V Titanyum Kare Çubuk
Ti-6Al-4V Titanyum Kare Çubuk (Sınıf 5 Titanyum Kare Çubuk)
Ti-6Al-4V titanyum kare çubuk (Grade 5 titanyum kare çubuk), yüksek mukavemeti, hafifliği ve korozyon direnci ile bilinen yüksek performanslı bir titanyum alaşımıdır. %6 alüminyum, %4 vanadyum ve geri kalan saf titanyumdan oluşan, küresel titanyum pazarının yaklaşık %50'sini oluşturur ve havacılık, tıp ve endüstriyel gibi endüstriler için tercih edilen malzemedir.
Chalco'nun Grade 5 titanyum kare çubuğu, ASTM B348 ve AMS 4928 gibi havacılık standartlarına sıkı sıkıya uygundur ve zorlu ortamlarda bile istikrarlı performansı korumak için hafiflik ve yüksek mukavemeti birleştirir. Fabrikadan doğrudan tedarik, tam izlenebilirlik, özel kesim uzunlukları ve hızlı küresel nakliye, yüksek kaliteli titanyumun verimli bir şekilde tedarik edilmesini sağlar.
5. Sınıf Titanyum Kare Çubuk Ürün Serisi
Chalco Titanium, havacılık bileşenlerinden tıbbi implantlara kadar çeşitli performans ve hassasiyet gereksinimlerini karşılamak için çeşitli Grade 5 titanyum çubuk türleri sunar. Uygulamanıza en uygun işleme yöntemini ve boyut aralığını seçin.

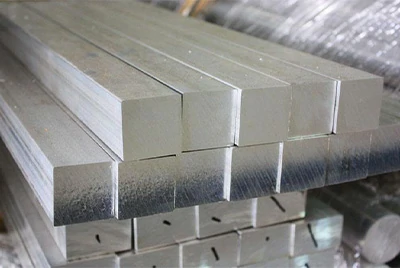

Dövme Titanyum Kare Çubuk
Kenar Uzunluğu: 20–150 mm
Uzunluk: 500–2000 mm
Ağır yüklü yapısal parçalar veya yüksek mukavemet gerektiren havacılık parçaları için uygun düzgün mukavemet ve yoğun yapı
Şimdi bize ulaşın
Sıcak Haddelenmiş Titanyum Kare Çubuk
Yan Uzunluk: 10–80 mm
Uzunluk: 2000–6000 mm
İyi boyutsal kararlılık ve yüksek maliyet performansı. Tolerans detaylarını görüntülemek için tıklayın.

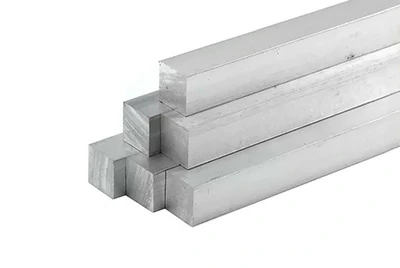

Şimdi bize ulaşınSoğuk Haddelenmiş Titanyum Kare Çubuk
Kenar Uzunluğu: 6–40 mm
Uzunluk: ≤ 4000 mm
Pürüzsüz yüzey ve yüksek boyutsal doğruluk. Tolerans detaylarını görüntülemek için tıklayın
Şimdi bize ulaşın

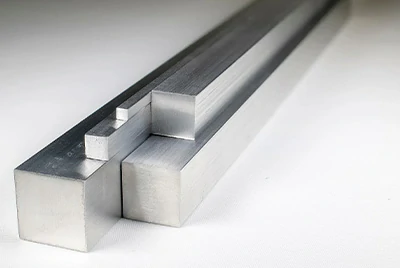

Ekstrüde Titanyum Kare Çubuk
Kenar Uzunluğu: 6–60 mm
Uzunluk: 1000–6000 mm
Sürekli ekstrüzyon işlemi ile yapılmış, yoğun bir yapıya sahiptir ve endüstriyel parçalar, bağlantı elemanları vb. için uygundur.
Şimdi bize ulaşınGr5 Titanyum Kare Çubuğun Özellikleri
Mükemmel güç-ağırlık oranı
Ti-6Al-4V, yüksek mukavemetli çelikle karşılaştırılabilir mekanik mukavemet sunar, ancak yalnızca 4,43 g/cm³ yoğunluğa sahiptir, bu da onu çelikten yaklaşık %45 daha hafif (~7,8 g/cm³) yapar. Yaklaşık 900–950 MPa'lık bir çekme mukavemeti ve ≥880 MPa'lık bir akma mukavemeti ile, yüksek yüklere dayanabilmeye devam ederken ağırlığı önemli ölçüde azaltır. Bu, onu özellikle havacılık, yarış ve hassas yapısal bileşenlerde hafif tasarım için çok uygun hale getirir.
Korozyon direnci ve dayanıklılık
5. sınıf titanyum kare çubuklar, deniz suyunda, sıcak ve nemli iklimlerde ve çeşitli asidik ve alkali ortamlarda güçlü korozyon direnci sergiler. Gerçek testler, 90 gün boyunca sürekli olarak doğal deniz suyuna maruz kaldıktan sonra korozyon oranının 0,01 mm/yıl'dan az olduğunu göstermektedir. Geleneksel paslanmaz çelikle karşılaştırıldığında, Ti-6Al-4V titanyum kare çubukların hizmet ömrü, yüksek nem, tuz spreyi ve klor içeren ortamlarda 2-5 kat uzatılabilir, bu da ekipman bakım ve değiştirme maliyetlerini önemli ölçüde azaltır.
Yüksek sıcaklık kararlılığı
5. sınıf titanyum kare çubuklar, 350–400 °C'lik uzun süreli çalışma sıcaklığı ile yüksek sıcaklıklarda kararlı mekanik özellikleri koruyabilir ve önemli bir mukavemet kaybı olmadan 500 °C'den fazla dayanabilir. Aşırı soğuk ortamlarda, hala iyi tokluğu korur ve kırılgan çatlamaya eğilimli değildir. Jet motoru yapısal parçaları, LNG sistem destek parçaları ve havacılık parçaları gibi sıcak ve soğuk alternatif çalışma koşulları için uygundur.
İşlenebilirlik ve işleme
5. kalite titanyum kare çubukların işlenmesi biraz daha zor olsa da, 15–30 m/dak'lık bir kesme hızı, 0,05–0,2 mm/dev'lik bir ilerleme hızı, karbür takımlar ve güçlü soğutma ile birlikte verimli tornalama ve delme sağlar.
Kaynak özellikleri
5. sınıf titanyum kare çubuklar iyi kaynak performansına sahiptir ve genellikle TIG veya elektron ışını kaynağı ile bağlanır. Kaynak argon koruması altında (O₂ < 50 ppm) yapılmalıdır. Büyük ölçekli veya kritik gerilim taşıyan parçalar için, kaynak mukavemetini ve stabilitesini sağlamak için arka taraf koruyucu gaz ile çift taraflı kaynak önerilir.
Güvenilirlik ve yorulma direnci
Tavlanmış Grade 5 titanyum kare çubuklar, 510 MPa'ya kadar yorulma mukavemeti ve 55–75 MPa·√m'lik kırılma tokluğu ile mükemmel yorulma özellikleri sunarak titreşim ve döngüsel yükleme altında istikrarlı hizmet sağlar. Mükemmel korozyon direnci ile birleştiğinde, havacılık bağlantı elemanlarında, dalgıç yapılarda ve ağır yüklü bileşenlerde kullanım için idealdirler, alüminyum ve çelikten daha iyi performans gösterirler ve daha fazla dayanıklılık ve güvenilirlik sunarlar.
Ti-6Al-4V Kare Çubukların Ortak Uygulamaları
Havacılık, Uzay ve Savunma
Uçak yapısal konektörlerinde, braketlerde, bağlantı elemanlarında ve füzeler ve uydular gibi diğer hafif yüksek mukavemetli bileşenlerde kullanılır.

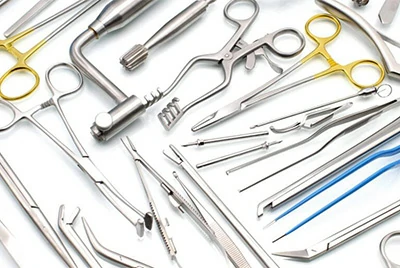

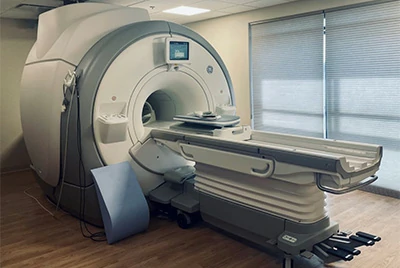

Tıbbi ve Cerrahi Cihazlar
Cerrahi alet bileşenleri, MRI ekipman yapıları, rehabilitasyon cihazları ve diğer implante edilemeyen tıbbi uygulamalar için.

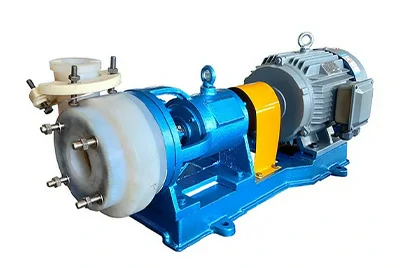

Endüstriyel ve Kimyasal Ekipmanlar
Asit, alkali ve klorür korozyonuna dayanıklı valf yuvaları, pompa konektörleri, karıştırıcı tabanları için.

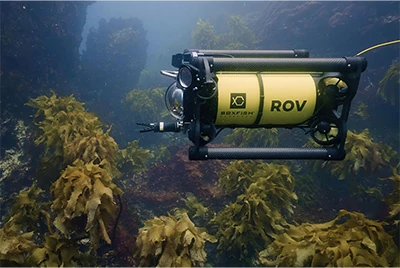

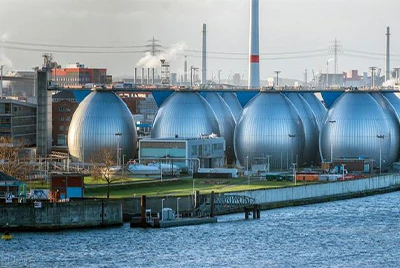

Deniz Mühendisliği ve Petrol ve Gaz Ekipmanları
ROV bileşenleri, derin deniz bağlantı blokları, tuzdan arındırma destekleri, mükemmel deniz suyu direnci için.

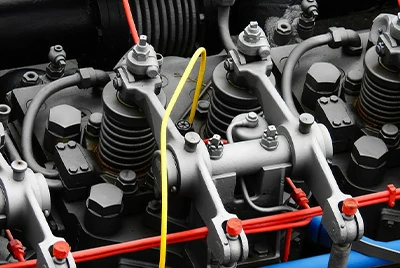

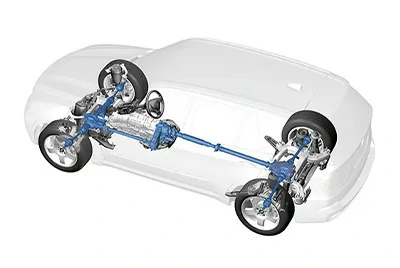

Yüksek Performanslı Otomobil Parçaları
Motor iticileri, süspansiyon blokları, F1 yarış arabalarındaki tahrik aksesuarları ve üst düzey modifikasyonlar için.

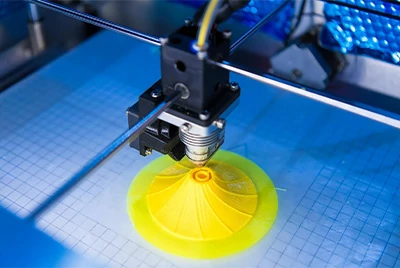

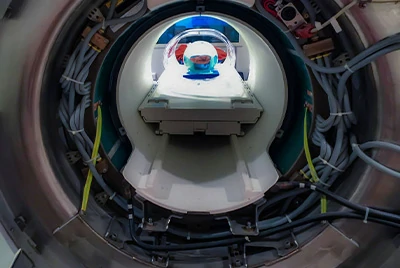

Bilimsel Araştırma ve Elektronik Ekipmanlar
NMR braketleri, parçacık alet yapıları, manyetik olmayan, korozyona dayanıklı yüksek mukavemetli parçalar için.
6Al-4V Titanyum Kare Çubuklar Stokta Var
| Ürün adı | Kesit yan uzunluğu (inç) | Kesit uzunluğu (mm) | Uzunluk aralığı |
|---|---|---|---|
| 0.25 "* 0.25" 6Al-4V titanyum kare çubuk | 0.25" * 0.25" | 6,35 mm * 6,35 mm | 1–6m veya özelleştirilmiş |
| 0.375 "* 0.375" 6Al-4V titanyum kare çubuk | 0.375" * 0.375" | 9,53 mm * 9,53 mm | 1–6m veya özelleştirilmiş |
| 0.5 "* 0.5" 6Al-4V titanyum kare çubuk | 0.5" * 0.5" | 12,7 mm * 12,7 mm | 1–6m veya özelleştirilmiş |
| 0.625 "* 0.625" 6Al-4V titanyum kare çubuk | 0.625" * 0.625" | 15,88 mm * 15,88 mm | 1–6m veya özelleştirilmiş |
| 0.75 "* 0.75" 6Al-4V titanyum kare çubuk | 0.75" * 0.75" | 19,05 mm * 19,05 mm | 1–6m veya özelleştirilmiş |
| 1 "* 1" 6Al-4V titanyum kare çubuk | 1" * 1" | 25,4 mm * 25,4 mm | 1–6m veya özelleştirilmiş |
| 1.25 "* 1.25" 6Al-4V titanyum kare çubuk | 1.25" * 1.25" | 31,75 mm * 31,75 mm | 1–6m veya özelleştirilmiş |
| 1.5 "* 1.5" 6Al-4V titanyum kare çubuk | 1.5" * 1.5" | 38,1 mm * 38,1 mm | 1–6m veya özelleştirilmiş |
| 1.75 "* 1.75" 6Al-4V titanyum kare çubuk | 1.75" * 1.75" | 44,45 mm * 44,45 mm | 1–6m veya özelleştirilmiş |
| 2 "* 2" 6Al-4V titanyum kare çubuk | yirmi iki" | 50,8 mm * 50,8 mm | 1–6m veya özelleştirilmiş |
| 2.5 "* 2.5" 6Al-4V titanyum kare çubuk | 2.5" * 2.5" | 63,5 mm * 63,5 mm | 1–6m veya özelleştirilmiş |
| 3 "* 3" 6Al-4V titanyum kare çubuk | 3" * 3" | 76,2 mm * 76,2 mm | 1–6m veya özelleştirilmiş |
| 3.5 "* 3.5" 6Al-4V titanyum kare çubuk | 3.5" * 3.5" | 88,9 mm * 88,9 mm | 1–6m veya özelleştirilmiş |
| 4 "* 4" 6Al-4V titanyum kare çubuk | 4" * 4" | 101,6 mm * 101,6 mm | 1–6m veya özelleştirilmiş |
Chalco Titanium'da, tüm titanyum kare çubuklarımız ASTM B348'e uygun olarak titiz boyutsal toleranslara göre üretilmektedir. İşleme yöntemine (sıcak işleme veya soğuk işleme) bağlı olarak, izin verilen boyutsal sapmalar biraz değişebilir.
Aşağıdaki tablo, sıcak işlenmiş ve soğuk işlenmiş titanyum kare çubuklar için standart boyutsal toleransları listeler. Projeniz daha yüksek boyutsal doğruluk gerektiriyorsa, daha sıkı tolerans kontrolü ve özel işleme hizmetleri de sağlayabiliriz. Teklif ve fiyat teklifi için lütfen bizimle iletişime geçin.
6Al-4V Titanyum Kare Çubuk Toleransı
Sıcak İşlenmiş Kare Çubukların Toleransları
| Nominal Boyut Aralığı (inç/mm) | Boyut Toleransları (inç / mm) | Kare Dışı Tolerans (inç/mm) |
|---|---|---|
| 1/4 ila ⁵ ⁄ ₁₆ (6,35 ila 7,94) | ±0,005 inç (±0,13 mm) | 0,20 mm (0,008 inç) |
| ⁵⁄₁₆ - ⁷⁄₁₆ üzeri (7,94 - 11,11) | ±0,006 inç (±0,15 mm) | 0,23 mm (0,009 inç) |
| ⁷⁄₁₆ - ⁵⁄₈ arası (11,11 - 15,88 arası) | ±0,007 inç (±0,18 mm) | 0,25 mm (0,010 inç) |
| ⁵⁄₈ - ⁷⁄₈ arası (15,88 - 22,22) | ±0,008 inç (±0,20 mm) | 0,30 mm (0,012 inç) |
| ⁷⁄₈ ila 1'den fazla (22,22 ila 25,40 arası) | ±0,009 inç (±0,23 mm) | 0,33 mm (0,013 inç) |
| 1 - 11/8 arası (25.40 - 28.58) | ±0,010 inç (±0,25 mm) | 0,38 mm (0,015 inç) |
| 11/8 - 11/4 arası (28.58 - 31.75) | ±0,011 inç (±0,28 mm) | 0,46 mm (0,018 inç) |
| 11/4 - 13/8 arası (31.75 - 34.92) | ±0,012 inç (±0,30 mm) | 0,46 mm (0,018 inç) |
| 13/8 - 11/2 arası (34.92 - 38.10) | ±0,014 inç (±0,36 mm) | 0,51 mm (0,020 inç) |
| 11/2'den 2'ye kadar (38.10 - 50.80) | +1⁄64 inç (+0,40 mm) | 0,58 mm (0,023 inç) |
| 2'den 21/2'ye kadar (50,80 ila 63,50) | +1⁄32 inç (+0,79 mm) | 0,58 mm (0,023 inç) |
| 21/2 - 31/2 arası (63.50 - 88.90) | +3⁄64 inç (+1,19 mm) | 0,89 mm (0,035 inç) |
| 31/2 - 41/2 arası (88.90 - 114.30) | +1⁄16 inç (+1,59 mm) | 1,17 mm (0,046 inç) |
- Yuvarlak dışı, aynı kesitteki maksimum çap ile minimum çap arasındaki farkı ifade eder ve yuvarlak bir çubuğun sapma derecesini tanımlamak için kullanılır.
- Kare dışı, bir titanyum kare çubuğun aynı kesiti üzerindeki iki zıt kenar boyutu kümesi arasındaki farkı ifade eder (yani, iki yöndeki kenar uzunluklarındaki fark).
- Boyutsal tolerans, yan uzunluk için izin verilen maksimum pozitif ve negatif sapmayı ifade eder;
- Sıcak dövme ve sıcak haddeleme titanyum kare çubuklar için uygundur;
- Daha yüksek hassasiyete ihtiyacınız varsa (parlatma çubuğu h8 / h7 / h6 gibi), lütfen ayrıca belirtin.
Soğuk İşlenmiş Titanyum Kare Çubuklar için Toleranslar
| Nominal Boyut Aralığı (inç/mm) | Boyut Toleransları (inç / mm) |
|---|---|
| 1/2'den fazla ila 1 (12.70 ila 25.40), dahil | +0 / − 0,004" ( − 0,10 mm) |
| 1'den 2'ye kadar (25.40 - 50.80), dahil. | +0 / − 0,006" ( − 0,16 mm) |
| 2'den 3'e kadar (50.80 ila 76.20), dahil. | +0 / − 0,008" ( − 0,20 mm) |
| 3'ten fazla (76,20 mm) | +0 / − 0,010" ( − 0,25 mm) |
Soğuk işlemden sonra ısıl işlem veya ısıl işlem artı asitleme gerekiyorsa, özel sertlik veya mekanik özellik gereksinimleri nedeniyle nihai ürünün boyutsal toleransları genellikle bu tablodaki değerlerden iki katına çıkacaktır.
Kalite Güvencesi ve Sertifikasyon
Tüm titanyum kare çubuklar ASTM B348 standartlarına sıkı sıkıya bağlı olarak üretilmektedir. Havacılık ve uzay siparişleri AMS 4928 gereksinimlerini karşılarken, tıbbi uygulamalar ASTM F136 (ELI) veya F1472 standartlarına uygun olarak tedarik edilebilir. Bize uygulamanızı söyleyin, uyumlu ürünü teslim edelim.
Uluslararası standartlara uyun
Tüm titanyum kare çubuklar ASTM B348 standartlarına sıkı sıkıya bağlı olarak üretilmektedir. Havacılık ve uzay siparişleri AMS 4928 gereksinimlerini karşılarken, tıbbi uygulamalar ASTM F136 (ELI) veya F1472 standartlarına uygun olarak tedarik edilebilir. Bize uygulamanızı söyleyin, uyumlu ürünü teslim edelim.
Tam malzeme test raporu seti (MTR)
Her malzeme grubuna, kimyasal bileşim (alüminyum, vanadyum, demir, oksijen vb.) ve mekanik özellikler (çekme mukavemeti, akma mukavemeti, uzama vb.) için test verileri dahil olmak üzere eksiksiz bir test raporu eşlik eder. Malzeme standardı ve ısı numarası, kalite izlenebilirliğini ve dahili incelemeyi kolaylaştırmak için işaretlenmiştir.

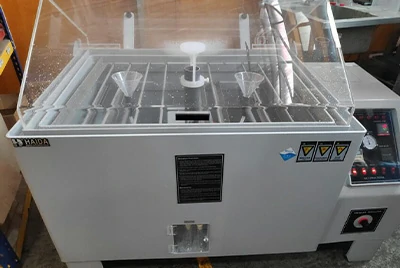

Sıkı denetim süreci
Tüm titanyum çubuklar kimyasal analize ve boyutsal testlere tabi tutulur. Havacılık siparişleri için, iç kusurların olmamasını sağlamak için ASTM B594 ve AMS 2631'e göre ultrasonik test (UT) de yapıyoruz. Her çubuğun fabrikadan iyi durumda çıktığından emin olmak için gerektiğinde sertlik ve mikro yapı için ek testler yapılır.
ISO ve AS sertifikasyon sistemini geçti
ISO 9001:2015 ve AS9100D (Havacılık ve Uzay Kalite Yönetimi) sertifikasına sahibiz. Hammaddeden sevkiyata kadar her adım, parti tutarlılığı ve uzun vadeli istikrarlı tedarik sağlamak için standartlara göre gerçekleştirilir.
Üçüncü taraf denetimini destekleyin
Müşteri veya proje tarafından talep edilmesi halinde, sorunsuz harici proje veya terminal kabulünü sağlamak için tanıklı denetimler veya sertifikalar yürütmek üzere TÜV ve Lloyd's Register gibi üçüncü taraf kuruluşlarla işbirliği yapabiliriz.

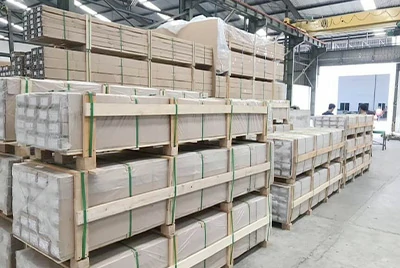

Küresel teslimat ve servis garantisi
- Stokta bulunan ürünlerin hızlı teslimatını destekliyoruz. Düzenli siparişler genellikle üç iş günü içinde gönderilir ve özel kesim veya işleme siparişleri genellikle bir ila iki hafta içinde teslim edilir.
- Acil projeler için, birkaç gün içinde teslim edilebilen ve teslimat döngüsünü büyük ölçüde kısaltan öncelikli kesim ve hava sevkiyatı ayarlayabiliriz.
- Zengin ihracat tecrübesi ile, ürünleri Kuzey Amerika, Avrupa, Asya, Okyanusya ve diğer yerlere istikrarlı bir şekilde teslim edebiliriz.
- Ticari fatura, paketleme listesi, menşe belgesi, EN 10204 3.1 kalite belgesi vb. dahil olmak üzere eksiksiz ihracat belgeleri sağlayın.

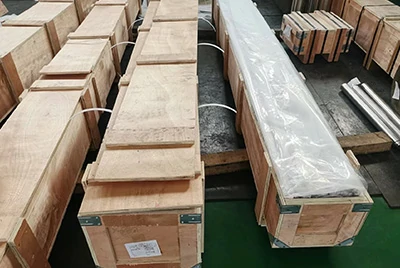

- Her titanyum kare çubuk, pas önleyici ve çizilmez işlemlerle işlenir ve nakliye için sağlam bir ahşap kutu içinde paketlenir ve sağlam bir şekilde teslim edilmesini sağlamak için uluslararası nakliye standartlarını karşılar.
- Tüm süreç boyunca müşterilerle iletişimi sürdürün, siparişleri anında onaylayın, üretim ve lojistik ilerlemesini güncelleyin ve lojistik takip bilgileri sağlayın.
- Zamanında teslimat oranı %95'i aşıyor. Özel durumlar söz konusu olduğunda, müşterinin ilerlemesini sağlamak için toplu gönderileri veya hızlandırılmış teslimatı koordine edebiliriz.
- Müşteri ihtiyaçlarına göre FOB, CIF, DDP gibi çeşitli uluslararası taşımacılık terimleri ve ayrıca müşterilerin nakliye komisyoncuları belirlemelerini veya teslimat için ekspres hesapları belirlemelerini destekler.
- Satış sonrası servis desteği sağlıyoruz. Ürün boyutunda sapma veya nakliye hasarıyla karşılaşırsanız, iade ve değişim konusunda hızlı bir şekilde yardımcı olacağız ve teknik tavsiyelerde bulunacağız.
Sıkça Sorulan Sorular (SSS)
Küçük miktarlarda sipariş verebilir miyim?
Minimum sipariş miktarı yok. İster tek bir numune, ister büyük hacimli bir proje siparişi olsun, üretim ve teslimatı esnek bir şekilde düzenleyebiliriz.
5. sınıf titanyum kare çubuklardan ücretsiz numune sağlıyor musunuz?
Test veya değerlendirme için küçük numunelerin sağlanmasını destekliyoruz, 10×10 mm, 20×20 mm vb. gibi düzenli spesifikasyonlar, 100-150 adet ücretsiz olarak mevcuttur Numune boyutu 1–2 mm (stok mevcudiyetine bağlıdır). Özel boyutlar veya özel istekler maliyete göre fiyatlandırılabilir. Nakliye masrafları genellikle müşteri tarafından karşılanır, ancak sonraki bir siparişle birlikte gönderilirse feragat edilebilir.
Hangi gönderim yöntemleri destekleniyor? İhraç edilebilir mi?
Ekspres, hava ve deniz taşımacılığını destekliyoruz ve dünyanın birçok yerine ihracat yapabiliyoruz. Tam bir ihracat tecrübemiz ve standart ambalajımız var ve FOB, CIF, DDP vb. gibi çeşitli ticaret yöntemlerini destekliyoruz.
Aldığım mallarda kalite veya boyut sorunları varsa ne yapmalıyım?
Kaliteye bağlıyız. Herhangi bir tutarsızlık veya sorun varsa, lütfen hemen bizimle iletişime geçin ve iadelerin veya teknik desteğin işlenmesinde hızlı bir şekilde yardımcı olacağız.
Grade 5 ve Grade 23 titanyum kare çubuklar?
İkisi aynı kimyasal bileşime sahiptir, ancak 23. derece (ELI) titanyum daha düşük safsızlık içeriğine ve daha fazla sünekliğe sahiptir, bu da onu tıbbi implantlar için daha uygun hale getirirken, 5. derece titanyum yapısal parçalarda ve endüstriyel uygulamalarda yaygın olarak kullanılır.
