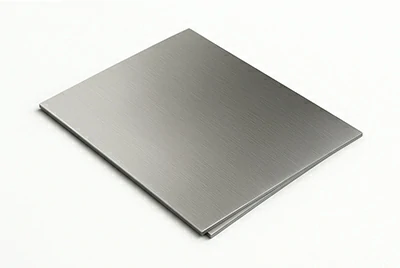

23. sınıf titanyum levha
Tıbbi ve havacılık uygulamalarına yönelik bu ELI sınıfı titanyum alaşımı, gelişmiş kırılma tokluğu ve kaynak bağlantısı güvenilirliği için ekstra düşük ara elemanlara (ELI) sahiptir. ASTM F136, ISO 5832-3, AMS 4907 ve ASTM B265 ile uyumlu olup stokta mevcuttur ve özel kesimler mevcuttur.
Teknik parametreler ve performans göstergeleri
Endüstri Standartları & Sertifikalar
23. Sınıf Titanyum Levha (Ti-6Al-4V ELI) uluslararası standartlara sıkı sıkıya bağlıdır ve tıp, havacılık ve kimya gibi kritik endüstrilerde kullanıma uygundur. Müşterilerin uyumluluk doğrulamasını hızlı bir şekilde tamamlamalarına yardımcı olmak için Malzeme İzlenebilirlik Sertifikası (MTC) ve toplu izlenebilirlik belgeleri sağlıyoruz.
- ASTM B265 / ASME SB-265: Titanyum ve Titanyum Alaşımlı Levha, Şerit ve Levha için Şartname
- AMS 4907: Havacılık ve Uzay Uygulamaları için Ti-6Al-4V ELI Plakası Standartı
- ASTM F136: Cerrahi İmplantlar için Dövme Ti-6Al-4V ELI
- ISO 5832-3: Tıbbi İmplant Sınıfı Titanyum Alaşımlı Malzemeler
- UNS R56401 Serisi: Uluslararası Birleşik Tanımlama
23. Sınıf Titanyum Kimyasal Bileşimi
Grade 23, bir Ti-6Al-4V ELI alaşımıdır. %6 Al ve %4 V'yi korurken, oksijen, nitrojen, karbon ve hidrojen gibi ekstra düşük interstisyel elementleri (ELI) azaltarak daha iyi tokluk ve biyouyumluluk sağlar.
| Öğe | İçerik (ağırlıkça%) |
|---|---|
| Alüminyum (Al) | 5.50 – 6.50 |
| Vanadyum (V) | 3.50 – 4.50 |
| Demir (Fe) | ≤ 0.25 |
| Karbon (C) | ≤ 0.08 |
| Oksijen (O) | ≤ 0.13 |
| Azot (N) | ≤ 0.03 |
| Hidrojen (H) | ≤ 0.0125 |
| Diğer (Her biri) | ≤ 0.10 |
| Diğer (Toplam) | ≤ 0.40 |
| Titanyum (Ti) | Denge |
Grade 5 ile karşılaştırıldığında, ELI daha düşük safsızlıklara ve daha güvenilir kırılma tokluğuna ve kaynak bağlantı performansına sahiptir.
23. Sınıf Titanyum Fiziksel Özellikleri
Hafifliği korozyon direnciyle birleştiren yüksek performanslı bir malzeme olan Grade 23 titanyum plaka aynı zamanda mükemmel fiziksel özellikler de sergiler:
| Performans göstergeleri | Değer |
|---|---|
| Yoğunluk | 4,43 g/cm³ |
| Elastik Modül | 105 – 114 GPa |
| Erime noktası | 1600 – 1660 °C |
| Termal iletkenlik | 6 – 7 W/m·K |
| Termal Genleşme Katsayısı (CTE) | 8,6 – 9,0 μm/m·K |
- Düşük yoğunluklu, yüksek modüllü, hafif ama güçlü
- Düşük ve değişken sıcaklıktaki ortamlar için uygun mükemmel termal kararlılık

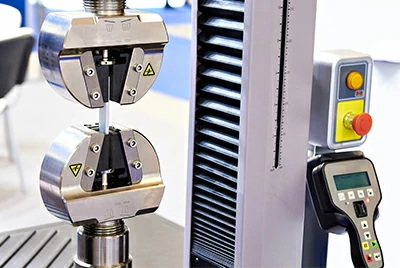

Ti-6Al-4V ELI Titanyumun Mekanik Özellikleri
Tavlanmış durumda (ASTM B265/AMS 4907), Grade 23 titanyum plaka mükemmel mukavemet ve süneklik sergileyerek tokluk ve dayanıklılığı dengeler:
| Performans Özellikleri | Değer |
|---|---|
| Ultrasonik Mukavemet (UTS) | ≥ 120 ksi (827 MPa) |
| Akma Dayanımı (%0,2 YS) | ≥ 110 ksi (759 MPa) |
| Uzama (2") | ≥ %10 |
| Zorluk | ~310 HV |
| Yorulma Dayanımı (10⁷ döngü) | 590 – 670 MPa |

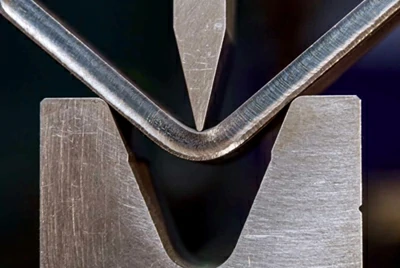

| Bükme Testi | Kalınlık ≤ 4,75 mm, 4,5T yarıçapta çatlaksız 105° soğuk bükülebilir |
- Yüksek mukavemet ve yüksek tokluk, kırık kontrol bileşenleri ve tıbbi implantlar için uygundur
- Havacılık ve uzay uygulamalarının uzun vadeli hizmet gereksinimlerini karşılayan istikrarlı yorulma performansı
Ürün Özellikleri
23. Sınıf Titanyum Levha (Ti-6Al-4V ELI), tıbbi, havacılık ve endüstriyel projelerin farklı ihtiyaçlarını karşılamak için eksiksiz bir kalınlık ve boyut yelpazesi sunar. Ortak boyutlar stoklarımızda mevcuttur ve özel kesim ve numune teslimatı mevcuttur.
Boyut aralığı
| Kategori | Kalınlık | Genişlik | Uygulama |
|---|---|---|---|
| Sayfa | 0,5 – 4,75 mm | ≤1219 mm | Tıbbi ve kimyasal bileşenlerde yaygın olarak kullanılır; havacılık yapısal parçaları, basınçlı kaplar; büyük yük taşıyan bileşenler ve açık deniz ekipmanları |
| Tabak | 5 – 50 mm | ≤2500 mm | Uygulama |
| Ağır Plaka | 50 – 120 mm | ≤3000 mm | Tıbbi ve kimyasal bileşenlerde yaygın olarak kullanılır; havacılık yapısal parçaları, basınçlı kaplar; büyük yük taşıyan bileşenler ve açık deniz ekipmanları |
Toleranslar ve Yüzeyler
| Eşya | Gereksinim -leri |
|---|---|
| Kalınlık Toleransı | ASTM B265 spesifikasyonlarını karşılar |
| Genişlik/Uzunluk Toleransı | ASTM/EN hassasiyet derecelerine göre |
| Düzlük | ≤0,2 mm/m |
| Yüzey Durumu | Asitle yıkanmış, parlak veya değirmen cilası mevcuttur |

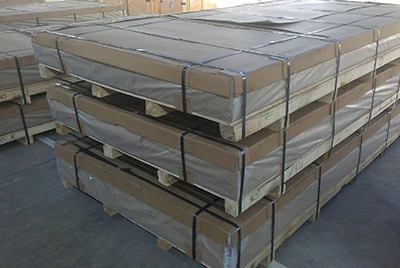

Kullanılabilirlik
| Proje | Açıklama |
|---|---|
| Teslimat durumu | Tavlı |
| Mevcut Format | Tüm panolar, kesme panoları ve numune sayfaları |
| Kalite Dokümanları | Malzeme sertifikası (EN 10204 3.1 MTC), isteğe bağlı üçüncü taraf test raporu |
Malzeme Karşılaştırması: Sınıf 23 ve Sınıf 5
| Madde | Sınıf 23 (Ti-6Al-4V ELI) | 5. Sınıf (Ti-6Al-4V) |
|---|---|---|
| UNS Numarası | R56401 Serisi | R56400 Serisi |
| Kompozisyon Kontrolü | ELI, daha düşük O/N/C/H içeriği | Geçiş reklamları için daha yüksek bir sınıra sahip genel tanım |
| Ultrasonik Çekme Dayanımı (UTS) | ≥ 827 MPa (120 ksi) | ≥ 895 MPa (130 ksi) |
| Akma Dayanımı (YS) | ≥ 759 MPa (110 ksi) | ≥ 828 MPa (120 ksi) |
| Uzama | ≥ %10 (geliştirilmiş tokluk) | ≥ %10 |
| Kırılma Tokluğu | Yüksek | Orta |
| Yorulma Dayanımı | Mükemmel, uzun süreli hizmet için uygun | Standart |
| Biyouyumluluk | Mükemmel (tıbbi sınıf ASTM F136 / ISO 5832-3) | İyi, ancak tıbbi kullanım için değil |
| tipik uygulamalar | Tıbbi implantlar, havacılık ve uzay kırık kontrol bileşenleri, kriyojenik kaplar | Genel havacılık yapıları, otomotiv parçaları ve endüstriyel uygulamalar |
- 23. sınıf titanyum plaka daha saf ve daha güvenlidir, tıbbi, havacılık ve uzay kırılma kontrolü ve kriyojenik uygulamalar için uygundur.
- 5. Sınıf titanyum levha biraz daha güçlüdür ancak daha fazla yabancı madde içerir, bu da onu genel havacılık ve endüstriyel yapısal parçalar için uygun kılar.
23. Sınıf Titanyum Levhanın Avantajları
- Daha Yüksek Tokluk & Yorulma Ömrü: Düşük interstisyel eleman (ELI) tasarımı, daha güvenli ve daha güvenilir kaynak bağlantıları ve kırılma kontrol bileşenleri sağlar.
- Mükemmel Biyouyumluluk: ASTM F136 ve ISO 5832-3 ile uyumlu olup ortopedi ve diş hekimliği gibi tıbbi implantlarda yaygın olarak kullanılmaktadır.
- Hafif ve Yüksek Mukavemet-Ağırlık Oranı: Yalnızca 4,43 g/cm³ yoğunluğuyla mukavemeti, paslanmaz çelik ve alüminyum alaşımlarınınkini çok aşarak ağırlığı önemli ölçüde azaltır.
- Mükemmel Korozyon Direnci: Klorür, deniz suyu ve kimyasal ortamlarda istikrarlı performansı koruyarak uzun süreli hizmete uygun hale getirir.
- Yaşam Döngüsü Maliyet Avantajı: Daha az bakım ve daha uzun hizmet ömrü, üst düzey paslanmaz çelik ve nikel bazlı alaşımlara göre genel maliyet avantajı sağlar.
23. Sınıf Titanyum Levhanın Tipik Uygulamaları
Tıbbi İmplantlar
Tıbbi implantlar, son derece yüksek malzeme biyouyumluluğu ve kırılma tokluğu gerektirir ve ASTM F136 / ISO 5832-3 ile uyumlu olmalıdır. Grade 23 titanyum levhadaki düşük interstisyel elemanlar (ELI), üstün tokluk ve yorulma performansı sağlayarak implant başarısızlığı riskini önemli ölçüde azaltır.

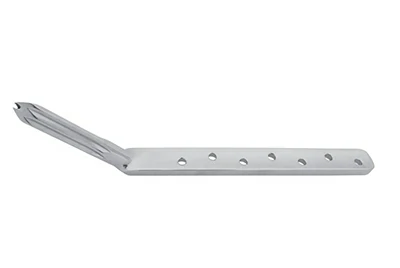

Özel Uygulamalar: Ortopedik plakalar, vidalar, eklem replasmanları, diş dayanakları ve cerrahi aletler.
Havacılık & Savunma
Havacılık ve uzay yapısal bileşenleri, düşük sıcaklıklar ve yüksek döngüsel yükleme altında istikrarlı tokluk ve yorulma ömrünü korumak için malzemeler gerektirir. Grade 23 titanyum levha, AMS 4907 ile uyumludur ve Grade 5'e kıyasla üstün kırılma kontrolü ve kaynak bağlantı performansı sunar, bu da onu kritik yük taşıyan bileşenler için ideal hale getirir.
Özel Uygulamalar: Kırılma kontrol bileşenleri, iniş takımı aksesuarları, kriyojenik bölmeler ve basınçlı kap astarları.
Kimyasal & Denizcilik
Kimyasal ve tuzdan arındırma ekipmanları, klorürler ve deniz suyu içeren aşındırıcı ortamlarla karşı karşıya kalır ve bu da son derece yüksek korozyon direnci gerektirir. 23. sınıf titanyum plaka, gücü korurken, ekipman ömrünü uzatırken ve bakım maliyetlerini azaltırken mükemmel korozyon direnci sergiler.

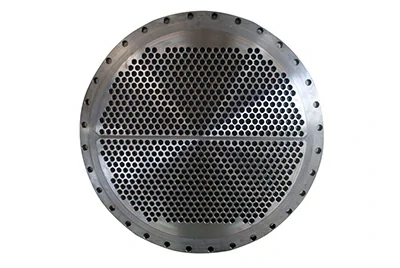

Uygulamalar: Isı eşanjörü boru levhaları, reaktör astarları ve tuzdan arındırma ekipmanı
Chalco - Yüksek Kaliteli Titanyum Plaka Tedarikçisi

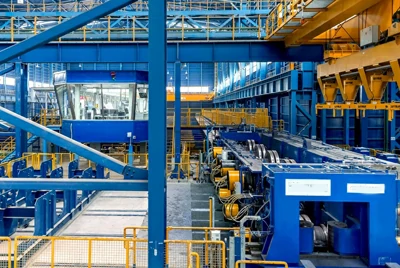

- Gelişmiş Ekipman: Plaka şeklini, düzlüğünü ve parti tutarlılığını sağlamak için Almanya ve Japonya'dan hassas haddeleme ve ısıl işlem hatlarını özel süreçlerle birlikte kullanıyoruz.
- Sıkı Sertifikasyon: AS9100/ISO9001 yönetim sistemi sertifikasına sahibiz. ASTM B265/AMS 4907/ASTM F136/ISO 5832-3 uyumluluk gereksinimlerini karşılayan malzeme sertifikasyonu (MTC, EN 10204 3.1) ve parti izlenebilirlik belgeleri sağlıyoruz.
- Tam Spesifikasyon Yelpazesi: 0,5-120 mm'lik standart bir kalınlık aralığı sunuyoruz (istek üzerine 0,3-101,6 mm arası mevcuttur). 1000/1219/1250/1500 mm × 2000-6000 mm plaka genişliklerini destekliyoruz ve çizimlere göre kesilebilir.
- Teslimat Kesinliği (SLA): Standart parçaların hızlı sevkiyatı; proje parçaları için şeffaf planlama, hızlandırılmış teslimat; Numune üretimi/küçük partiler geliştirme riskini azaltır.
- Toplam Sahip Olma Maliyeti (TCO): Hassas boyut kontrolü hurda ve işleme marjlarını azaltırken, stabil partiler denetim ve yeniden işleme maliyetlerini azaltır. Teknik destek ve satış sonrası garantiler ürünün yaşam döngüsü boyunca uzanır.
SSS
Neden 23. Sınıf yerine 5. Sınıfı seçmelisiniz?
Sınıf 23 (Ti-6Al-4V ELI), Sınıf 5'e göre oksijen, nitrojen, karbon ve hidrojen gibi daha düşük ara elemanlara (ELI) sahiptir, bu da daha yüksek kırılma tokluğu ve gelişmiş kaynak bağlantı performansı sağlar. Uygulamanız tıbbi implantlar, kırık kontrol bileşenleri veya kriyojenik kaplar içeriyorsa, Grade 23, Grade 5'ten daha güvenilir olabilir.
Grade 23 titanyum plaka tıbbi implantlar için uygun mudur?
Evet, Grade 23, ASTM F136 / ISO 5832-3 ile uyumlu tıbbi sınıf bir titanyum alaşımıdır. Yüksek biyouyumluluğu ve mükemmel yorulma ömrü, implant başarısızlığı riskini önemli ölçüde azaltır ve ortopedik plakalarda, vidalarda, eklem replasmanlarında ve diş dayanaklarında yaygın olarak kullanılır.
Havacılık uygulamalarında Grade 23 titanyum levhanın avantajları nelerdir?
Havacılık ve uzay uygulamaları, düşük sıcaklıklarda ve döngüsel yükleme altında malzeme stabilitesi gerektirir. Sınıf 23, AMS 4907 ile uyumludur. Yüksek yorulma ömrü ve kırılma tokluğu Grade 5'i aşarak kırılma kontrol bileşenleri ve kritik yapısal parçalar için idealdir.
Grade 23'ün korozyon direnci kimyasal ve tuzdan arındırma uygulamaları için uygun mudur?
Grade 23, Ti-6Al-4V'nin mükemmel klorür ve deniz suyu korozyon direncini korurken, gelişmiş kaynak bağlantısı güvenilirliği sunar. Isı eşanjörü boru levhalarında, reaktörlerde ve tuzdan arındırma ekipmanlarında yaygın olarak kullanılır, servis ömrünü uzatır ve bakım maliyetlerini azaltır.
23. Sınıf titanyum levha dokümantasyon ve sertifikasyon desteği sunuyor mu?
ASTM B265, AMS 4907, ASTM F136 ve ISO 5832-3 gibi standartlara tam uyum sağlamak için ürünlerimizle EN 10204 3.1 Malzeme Sertifikası (MTC) sağlayabilir ve üçüncü taraf test raporlarını destekleyebiliriz. Tıp ve havacılık uygulamaları için ayrıca tam parti izlenebilirliği ve uyumluluk belgeleri sağlıyoruz.
