Gr2 ve Gr5 Titanyum

Deniz suyu/kimya veya havacılık/tıbbi uygulamalar için doğru titanyum kalitesini hızlı bir şekilde seçmeniz mi gerekiyor?

Bu sayfa, ASTM / AMS standartları, EN 10204 3.1 sertifikası, mevcut boyutlar ve 3 adımlı malzeme seçim kılavuzu ile birlikte Bileşim, Mekanik/Termal Özellikler, Korozyon / Kaynak / İşleme açısından Titanyum Sınıf 2 ile Sınıf 5'in tek bakışta karşılaştırmasını sağlar.

3 dakika içinde okuyun, GR2'yi mi yoksa GR5'i mi seçeceğinizi öğrenin ve doğrudan teklife veya siparişe geçin.

Tek Grafikli Hızlı Karşılaştırma

Güç (UTS / YS): Gr5 ≈ 895–1100 / 830–900 MPa; Gr2 ≈ 345–420 / 275–360 MPa

→ Yük taşıyan ve yorulma açısından kritik parçalar için Gr5 tercih edilir.

Uzama: Gr2 ≈ %20-30, Gr5 ≈ %8-14

→ Gr2 daha iyi şekillendirilebilirlik ve kaynak toleransı sunar.

Servis Sıcaklığı: Gr2 tipik olarak ~315 °C≤; Gr5 ~400–450 °C'ye kadar kısa süreli

→ Gr5, yüksek sıcaklıklarda mukavemeti daha iyi korur.

Korozyon Direnci: Gr2, deniz suyu ve ıslak klor ortamlarında daha kararlıdır; Gr5, farklı metallerle temas ettiğinde galvanik korozyon izolasyonu gerektirir.

İmalat Fizibilitesi (Kaynak / İşleme): Gr2 daha geniş bir kaynak penceresine sahiptir; her ikisinin de işlenmesi zordur, Gr5 daha zordur - düşük hız, yeterli soğutma ve keskin takımlar kullanın.

Maliyet & Mevcudiyet: Gr2 daha ekonomiktir ve yaygın olarak bulunur; Gr5'in birim fiyatı daha yüksektir ve işleme ve teslim süresinde daha sıkı kontrol gerektirir.

Sınıf 2 ve Sınıf 5 Kimyasal Bileşimi

Sınıf 2, daha iyi süneklik ve daha geniş bir kaynak penceresi sunan tek fazlı α (Alfa) titanyumdur. Deniz suyu, kimyasal işleme ve ısı eşanjörü uygulamaları için uygundur.

Grade 5, çift fazlı bir α + β titanyum alaşımıdır ve çözeltiyle işlenebilir ve yaşlandırılabilir, daha yüksek mukavemet ve yüksek yorulma ömrü sunar, bu da onu havacılık yapıları, bağlantı elemanları ve tıbbi bileşenler için ideal kılar.

Sınıf 2 ve Sınıf 5 Fiziksel Özellikler

• Isı Transferi / Elektriksel Özellikler: Gr2 daha yüksek termal iletkenliğe (15–22 W/m·K) ve daha düşük elektrik direncine (42–46 μΩ·cm) sahiptir; Gr5 daha düşük termal iletkenliğe (~6.5–7.2 W/m·K) ve daha yüksek dirence (~165–175 μΩ·cm) sahiptir → Gr2, ısı eşanjörleri ve elektrokimyasal stabilite için tercih edilir.
• Rijitlik: Her ikisi de benzer elastik modüle sahiptir (~110 GPa); Genel yapısal sertlik esas olarak kesit geometrisi ve ısıl işlemden etkilenir.
• Termal: Termal genleşme katsayısı her ikisi için de yakındır (8.4-9.2 μm/m·K); Gr5, ticari olarak saf titanyuma kıyasla biraz daha düşük bir erime aralığına sahiptir.

Sınıf 2 ve Sınıf 5 Mekanik Özellikler

*ASTM B348 / ASTM B265'e göre mekanik özellik verileri (tavlanmış durum, minimum değerler). Gerçek gereksinimler, sözleşmeye veya satın alma şartnamesine uygun olacaktır.

Deniz suyu / kimyasal uygulamalardaysanız: Grade 2'nin şekillendirilmesi ve kaynaklanması daha kolaydır, bu da üretim ve bakım maliyetlerinin azaltılmasına yardımcı olur.

Havacılık / bağlantı elemanları / tıbbi uygulamalardaysanız: Güç ve yorulma performansı için temel olarak Grade 5'i kullanın, bu da hafif tasarımın elde edilmesini kolaylaştırır.

Bütçe veya teslimat süresi sınırlıysa: Güç ve sıcaklık koşulları izin verdiği sürece, öncelikle Grade 2 stoktaki seçenekleri değerlendirin; aksi takdirde Sınıf 5'i seçin ve tasarım sırasında kaynak/işleme risklerini yönetin.

Sınıf 2 ve Sınıf 5 – Korozyon, Kaynak ve İşleme Fizibilitesi

Korozyon

Deniz suyu, ıslak klor ve klorür içeren ortamlarda Grade 2, daha düşük çukurlaşma ve çatlak korozyonu riskiyle daha stabil bir pasif film oluşturur. Isı eşanjörlerinde ve akışkan ekipmanlarında uzun süreli kullanım için çok uygundur.

Kimyasal ortamda daha yüksek mukavemet gerektiğinde, Sınıf 5 düşünülebilir, ancak aynı malzemeden bağlantı elemanları, yalıtım contaları veya kaplama bariyerleri kullanmak ve durgun bölgeleri ve çatlak yapılarını en aza indirmek gibi galvanik korozyon tasarım sırasında ele alınmalıdır.

Güçlü indirgeyici asitler, florür içeren ortamlar veya yüksek sıcaklıkta kuru klor için doğrudan kullanım için ne Derece 2 ne de Derece 5 önerilmez; Onaydan önce duruma göre değerlendirme yapılması gerekir.

Kaynak

Sınıf 2, daha geniş bir kaynak penceresi ve saha koşullarına daha yüksek tolerans sunar; Sınıf 5, ısı girdisinin ve koruyucu gaz kalitesinin sıkı kontrolünü gerektirir. Mühendislik uygulamalarında, yeterli arka kalkan ve arka taraf temizleme ile yüksek saflıkta argon kullanan TIG (GTAW) tercih edilir. Kaynak yapılmadan önce derz yüzeyleri yağ ve oksit tabakalarından temizlenmeli ve montaj boşlukları düzgün olmalıdır.

Önerilen dolgu metalleri: Sınıf 2 için ERTi-2, Sınıf 5 için ERTi-5; Farklı kaynak için düşük mukavemetli tarafı takip edin.

Nitelikli bir kaynak gümüş ila açık saman sarısı görünmelidir; Mavi, mor veya koyu renk değişikliği aşırı ısınmayı gösterir - yeniden inceleme ve yeniden işleme gereklidir.

Basınç taşıyan veya kritik bileşenler için AWS D17.1 / ISO 15614-5'e göre WPS/PQR kurun ve PT veya helyum sızıntı testi kullanarak yoğunluğu sağlayın.

Işleme

Her iki sınıf da safra eğilimi gösterir ve Derece 5'te daha şiddetli olan iş sertleşmesine neden olur. Bu nedenle işleme, düşük kesme hızı, yüksek ilerleme hızı, sığ kesme derinliği ve yeterli soğutma ilkelerine uymalıdır. Keskin PVD kaplı karbür takımlar, rijit fikstürler kullanın ve sürtünmeli ısınmayı artıran havalı kesme veya duraklamalardan kaçının.

Tornalama, frezeleme veya delik delme sırasında talaş kontrolü sabit kalmalıdır; Delik işlemede, talaş kaldırma için yüksek basınçlı kesme sıvısı ve kademeli geri çekme özelliğine sahip kısa matkaplar kullanılmalıdır. Delik girişinin önceden pah kırılması çapakları ve kenar talaşlarını azaltır.

Otomatik toplu besleme için, besleme güvenilirliğini ve boyutsal kararlılığı artırmak amacıyla çift uçlu pah kırma özelliğine sahip TGP hassas taşlanmış çubuklar önerilir.

5. Sınıf için, ısı birikimini ve takım sapmasını kontrol etmek için kesme hızı daha da azaltılmalı ve takım kavrama süresi kısaltılmalı, böylece stabil yüzey kalitesi ve tolerans kontrolü sağlanmalıdır.

Sınıf 2 ve Sınıf 5 Tipik Uygulamalar

Sınıf 2 (CP Ti)

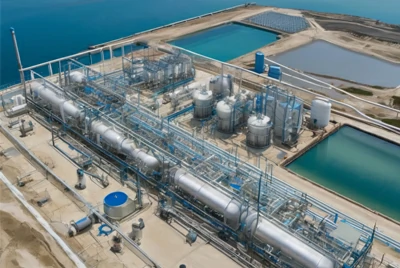

• Deniz suyunun tuzdan arındırılması ve açık deniz mühendisliği: Klorür içeren ortamlara uzun süreli daldırma sırasında stabiliteyi korur, bu da daha uzun bakım aralıkları sağlar.
• Kimyasal işleme: Çukurlaşma ve çatlak korozyonunu azaltmak için asidik/klorür koşulları altında ekipman astarları ve sıvı geçişleri için kullanılır.
• FGD kükürt giderme ve güç baca gazı sistemleri: Güçlü korozyon ve kireçlenme direnci nedeniyle kükürt ve klor içeren ıslak ortamlarda çoğu alaşımlı çelikten daha iyi performans gösterir.
• Kağıt hamuru ağartma bölümü: Islak klor ortamına karşı mükemmel direnç, arıza süresini azaltır.
• Deniz suyu ısı eşanjörleri: Sızıntı risklerini en aza indirirken klorür ortamlarında ısı transfer verimliliğini korur.

Sınıf 5 (Ti-6Al-4V)

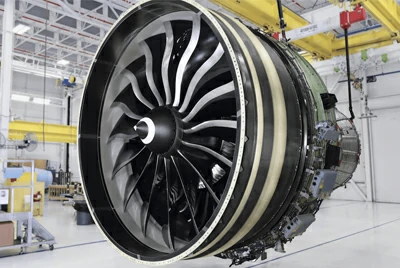

• Havacılık yapıları ve bağlantı elemanları: Yüksek mukavemet-ağırlık oranı, hafif performans gerektiren yük taşıyan bileşenler için idealdir.
• Motor gövdeleri ve yüksek sıcaklık çevre birimleri: Orta ila yüksek sıcaklıklarda üstün mukavemet koruması; motor sıcak bölgelerine yakın alanlarda kullanılır.
• Tıbbi implantlar ve cerrahi aletler: Yüksek mukavemeti biyouyumluluk ve mükemmel yorulma ömrü ile birleştirir.
• Motor sporları ve yüksek performanslı işlenmiş parçalar: Yüksek darbe ve yüksek çevrimli yükleme altında boyutsal ve mukavemet stabilitesini korur.
• Üst düzey takımlar ve fikstürler: Yüksek sertlik, aşınma direnci, deformasyon kontrolü ve daha uzun hizmet ömrü gerektiren bileşenler için uygundur.

Chalco Titanyum – Mevcut Ürünler

Sadece karşılaştırma yapmıyoruz, doğrudan tedarik ediyoruz. Tüm ürünler ASTM / AMS / EN standartlarına göre üretilmekte olup, EN 10204 3.1 sertifikaları ile teslim edilmektedir. Kimyasal, mekanik, boyutsal ve ultrasonik testler mevcuttur. Stok malzemeleri, boy kesme hizmeti, TGP hassas taşlama, küresel nakliye ve çizimlere ve çalışma koşullarına dayalı mühendislik desteği sunuyoruz. Tipik boyutlar iki hafta içinde örneklenebilir.

Malzemeyi zaten seçtiniz mi? Fiyat teklifi istemek için aşağıdaki dahili bağlantılara tıklayın.

Sınıf 2 (CP Ti)

Deniz suyu, kimyasal işleme, FGD ve diğer korozyona dayanıklı uygulamalar için tasarlanmıştır. ASTM standartlarına göre levha/boru/çubuk/dövme olarak, isteğe bağlı AWS / ISO kaynak belgeleri ve üçüncü taraf denetimi ile tedarik edilir. Boy kesme, eğim verme/pah kırma ve hassas taşlamayı destekler. Stok dostudur ve parti bazında tamamen izlenebilir.

2. Sınıf Titanyum Plaka

2. Sınıf Titanyum Tüp

2. Sınıf Titanyum Çubuk

2. Sınıf Titanyum Tel

ERTi-2 Titanyum Kaynak Teli

Sınıf 5 (Ti-6Al-4V)

Havacılık, bağlantı elemanları, tıbbi bileşenler ve yüksek mukavemetli hafif uygulamalara hizmet eder. ASTM B348 / B265 / B381 ve AMS 4928 / 4911'e göre sağlanır. Tavlanmış (Tavlanmış) veya çözelti ile işlenmiş ve yaşlandırılmış (STA) koşullarda, ultrasonik, boyutsal ve yüzey tutarlılığı kontrolü ile mevcuttur.

5. Sınıf Titanyum Plaka

5. Sınıf Titanyum Tüp

5. Sınıf Titanyum Yuvarlak Çubuk

5. Sınıf Titanyum Kare Çubuk

5. Sınıf Titanyum Tel

ERTi-5 Titanyum Kaynak Teli

SSS

5. Sınıf her zaman 2. sınıftan daha mı iyidir?

Mutlaka. Yüksek mukavemet, yüksek sıcaklık dayanımı veya yüksek yorulma ömrüne ihtiyacınız varsa Gr5'i seçin; deniz suyu/ıslak klor ortamları, daha iyi şekillendirilebilirlik ve kaynaklanabilirlik ve daha düşük maliyet için Gr2'yi seçin.

Grade 5 deniz suyunda kullanılabilir mi?

Evet, ancak galvanik korozyon izolasyonu ve maliyet değerlendirmesi gereklidir. Çoğu deniz suyu sisteminde Gr2 daha kararlı ve tercih edilen seçenektir.

Kaynak zorluğunda farklılıklar var mı?

Evet. Gr2 daha geniş bir kaynak penceresine sahipken, Gr5 ısı girişi ve koruyucu gazın sıkı kontrolünü gerektirir. AWS D17.1 / ISO 15614-5'e göre WPS/PQR kurulması önerilir.

Seri üretim için işleme stabil midir?

Her iki sınıf da safra ve sertleşme eğilimindedir; Gr5 daha hassastır. Düşük kesme hızı, yüksek ilerleme, sığ kesme derinliği, yeterli soğutma ve tercihen çift uçlu pah kırma özelliğine sahip TGP hassas taşlanmış baralar kullanın.

Hangi standartları sağlıyorsunuz ve hangi belgeler dahil?

ASTM B265 / ASTM B338 / ASTM B348 / ASTM B381; Gr5 ayrıca AMS 4928 / 4911'i de destekler. Teslimat, EN 10204 3.1 sertifikalarını ve muayene raporlarını (kimyasal, mekanik, boyutsal, ultrasonik) içerir.

Teslim süresi ve minimum sipariş miktarı (MOQ) ne olacak?

Normal boyutlar, boy kesme hizmeti ile stoktan temin edilebilir. Tipik boyutlar yaklaşık iki hafta içinde örneklenebilir. MOQ, boyutlara ve işleme gereksinimlerine bağlıdır - onay için listenizi göndermeniz yeterlidir.

Fiyatı hangi faktörler etkiler?

Alaşım kalitesi, boyutları ve durumu (Tavlanmış / STA), işleme hizmetleri (TGP, pah kırma, işleme), denetim seviyesi ve teslimat aciliyeti.

Üç adımda doğru not nasıl seçilir?

Ortamı kontrol edin (güçlü korozyon → Gr2)

Mekanik mukavemeti / sıcaklığı kontrol edin (yüksek mukavemet / yüksek sıcaklık → Gr5)

Üretim fizibilitesini ve bütçesini doğrulayın

Üçüncü taraf denetimi ve izlenebilirliği sağlayabilir misiniz?

Evet. Ultrasonik testi (ASTM B594), boyut ve yüzey pürüzlülüğü kontrolünü, tam parti izlenebilirliğini ve üçüncü taraf tanık denetimini destekliyoruz.

Hala hangi sınıfı seçeceğinizden emin değil misiniz?

Çalışma koşullarınızı (ortam / sıcaklık / stres / boyutlar / yıllık kullanım) bize gönderin, mühendislerimiz 24 saat içinde uygun bir malzeme ve spesifikasyon teklifi gönderecektir.
